Вот такая вот штуковина

Вместе образуют дико винтажную пару, особенно сейчас, в состоянии "откопали из кучи хлама в гараже". Фаллаут полный.

... и добавил:

Ищу инструкцию, потому что там куча розеток по бокам, что куда втыкать - непонятно.

Targitay, Это фото из сети, мой зеленый и чуть почище, хотя таблички тоже ржавые Хозяева, которые это всё отдали(для них это был мусор, который они собирались вскоре выкидывать), сказали, что это всё досталось от дедушки-электронщика, который плотно этим всем занимался. Набрал еще пару коробок всяких запчастей и плат, и даже пачку ламп всяких. Так что кенотрон может быть вынут вполне качественно(но зачем?). Еще бы разобраться, где там нужный вход(там их два так подписанных, один розеткой, второй пальчиковый), и чего это за розетки с подписями 4V.

... и добавил:

Снял крышки. Офигел. Два раза. Во первых, он реально 56года выпуска  Во вторых, на крышке присутствует бумажка со схемой, правда непригодной к применению, истлела наполовину. И все(!) детали подписаны, или на приклееных рядом бумажках, или на самих деталях. В схему действительно внесены изменения, нет кенотрона, и стоит переключатель на один из входов, с дико информативной надписью "М" и "О"    Электролиты естественно требуют замены, но не особо их там и много то, в основном железные банки маслянных и слюдянные. Если туда и лазили, то дин раз, и очень аккуратно, все контакты промазаны лаком.

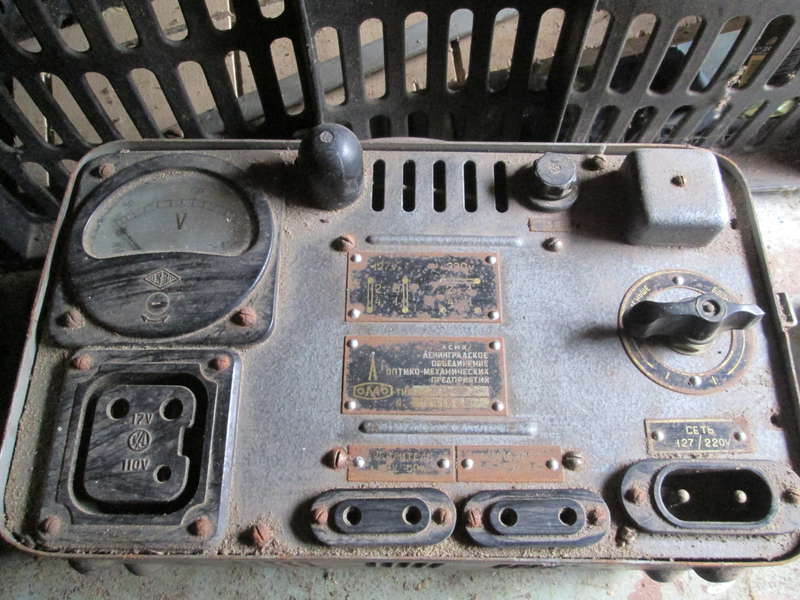

а преобразователь 220-110вольт проверил? если он дохлый - первым делом питальник менять надо будет на человеческий, а уже от него плясать.

...
PS А выходник то на 30-тиомную нагрузку рассчитан...

Как раз пара динамиков 16 Ом последовательно)

GeorgeM, Проверил, работает Галетник правда подтупливает, да и гудит немного, но 110 вольт выдаёт железно. К тому же я из приморья, нас тут 100-вольтовой техникой не испугаешь, есть в хозяйстве и вполне современный преобразователь 220-110 на торроиде, молчаливый, как герой-партизан. Так что в этом плане проблем не вижу. С лишними розетками вроде разобрался, это питание на что-то внешнее, толи лампочки проектора, толи что-то в этом роде, можно смело игнорировать. Пока хочу понять, прежде чем начать махать паяльником, как лучше подавать сигнал, в родной вход, или на регулятор громкости, в обход 6ж7. Для гитары вроде как предпочтительнее второй вариант получается?

Я бы сделал так

Targitay, Переделал "валкастер" по твоей схеме, первые два проходных кондёра поменял на 22 нф, 1 мкф пока оставил. Байпас всё равно шумит(или высокочастотный треск, или свист вообще), на регуляторе гейна от 1 часа. Я уже даже переделал всю разводку, толстым проводом сделал шину, соединяющую землю джеков, на неё вывел все земли, 9 ногу тоже на землю, с корпусом соединяется на входном джеке. При работе шумов практически не стало, а вот байпас можно пользовать до 12 часов гейна.



Нарисуй "итоговую" схему.

Targitay,
1) То есть 6ж7 лучше не выкидывать?
2) А по примочке есть подозрение, что транс не тянет, не зря же он греется так сильно. Вроде нашел такой же, но на 1 А, попробую попозже заменить.

... и добавил:

1) Я бы с ней сначала поробовал, а если с ней - фигово будет - можно будет и её выкинуть.
2) Первый конденсатор можно убрать. А сигнал на сетки триодов подавать через токоограничивающие резисторы (на 68кОм, например).

Транс, ясно дело, "не тянет", в нормальнгом состоянии он должен выдвать примерно 300В постоянки.

Targitay, на входе резистор 48кОм поставил, на второй пока нет. Еще возникла мысль, если я ушел от первоначальной схемы к схеме преампа, то и диодное ограничение поставить как было, в цепь ОС.

Я давно ждал этот вопрос!     Имеенно!  Здесь я бы ограничитель сделал так, как у тебя сейчас сделано в усилителе. А а из усилителя эти диоды выкинул бы. Ни к чему они там (теперь)!
