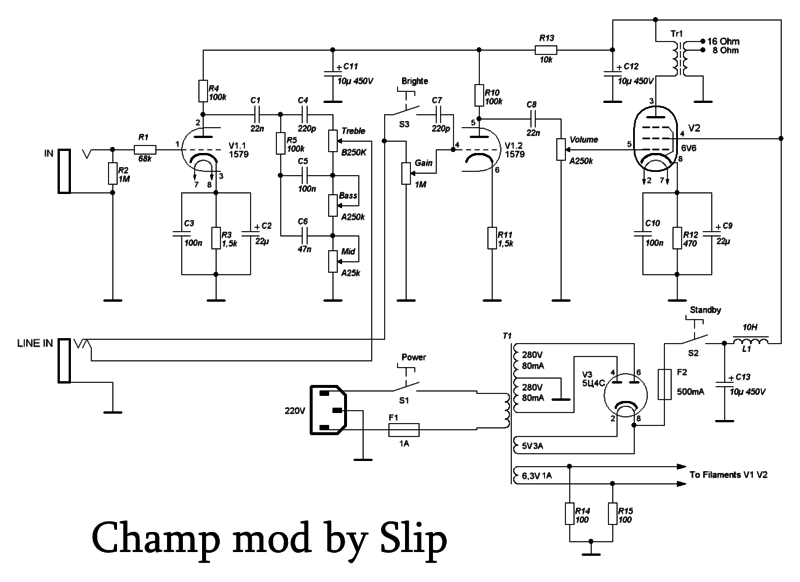

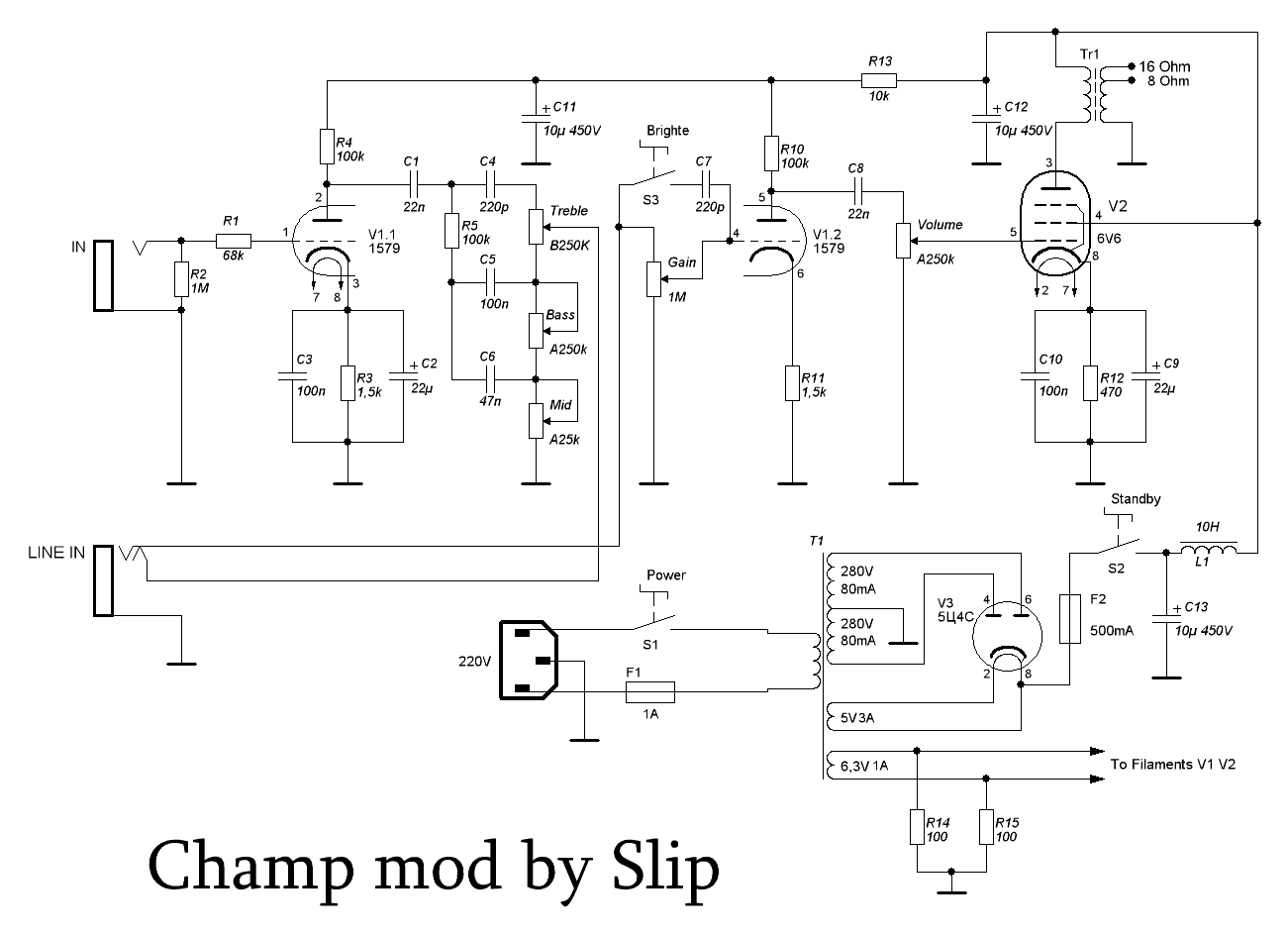

По советам форумчан решил отложить постройку JCM800 и собрать что-нибудь простенькое. Выбор мой пал на Fender Champ-Amp (опять же - по советам форумчан) и вариации на тему. В частности, понравился вариант от SlipknoT_`а с темброблоком, решил взять его за основу.

Решил отказаться от кенотрона - лишние заморочки с питанием и самой лампой, вместо него будет обычный диодный мост. В качестве ламп будут 6н9с в преде, 6п6с в оконечнике (заявлены как полные аналоги).
Питание, полагаю, вполне подойдет без средней точки на 210В.

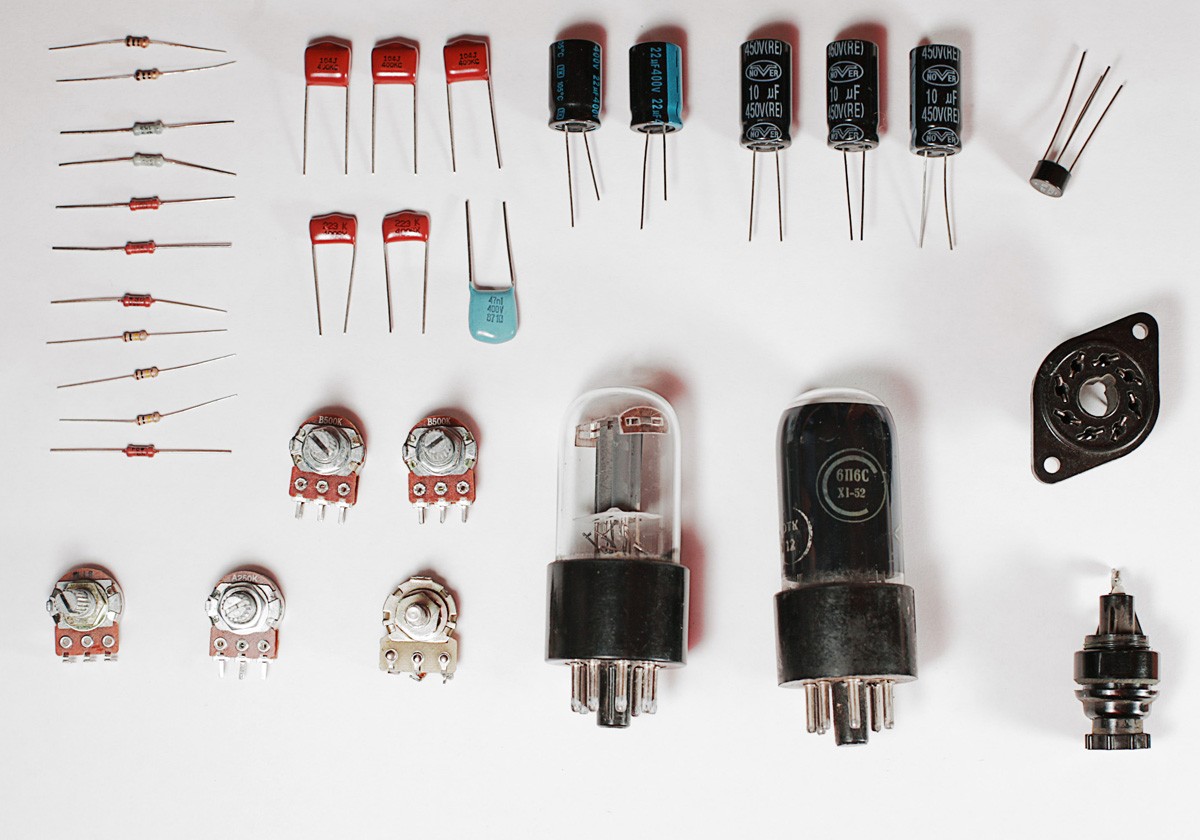

Для затравки - прикупленые бюджетные детальки. Посмотрим что выйдет из отборного Китая. = )

Трансформаторы закажу в ближайшее время, но какой брать в качестве выходного? Как считать?

Сейчас пытаюсь набросать разводку в SprintLayout, но что-то не выходит. Выйдет - покажу.

Sanyock17, 1000В, 2А. Тут всё путём.

А вот разводку сделать что-то не получается. В чем делать удобно? А то у меня Sprint Layout 5 и в нем почему-то даже маркироваться элементы отказываются.

SmartFold, да, забыл упомянуть - монтаж будет p-t-p. Но всё равно прикинуть расположение элементов нужно. Можно, конечно, на бумажке карандашом, но хочу в цифре.
Кстати, если кто-то знает, где в Питере продаются турреты - подскажите, будьте добры. Или буду делать колхоз из медной жилы и алюминиевых заклепок (хотя, как по мне, вполне удобный и эстетичный вариант).

SmartFold, да, Сейчас пересчитаю.

Ну, 260-270 даже будет достаточно. У 6п6с максимальное на аноде 275В, падать сильно ему негде. Я прав?

Маты на форуме ЗАПРЕЩЕНЫ, последнее Китайское!

Dying Fetus, они все были по 4р, а в списочке у меня не было указано что-куда. А схему не прихватил.
Китай - потому что продаван назвал китаем, а на самих компонентах маркировок производителя нет.
Схемка подобная у меня есть (интересно, откуда берут детальки для них?), но она - не копия схемы Slip`а. И мысль моя почему-то никуда не поехала. Давай прямолинейно, топором. = )
Впрочем, можно вырезать из схемки элементы и сделать такую же, но для себя...

А еще я хочу научиться считать узлы. = ( Грусть. Вот почему в универе был курс электротехники, на котором читали микроэлектронику, а на физике мы узлов не считали вообще?

AlexR, Я хотел сказать, что падение на кене действительно большое. Привожу пример, которыймогу подкрепить фотками: два плеча по 275В уходят на кен, выходят 255В выпрямленных...

Чёт я на фотке не увидел катодного резистора выходной лампы 470 Ом ватт, этак, на 5. Меньшей мощности очень противно воняют, когда горят

Aspart,

А что мешает "оцифровать" рисунок? Да и делиться тут особо не чем, пока... все это есть в инете кучами невероятными. Причем с нормальным результатом, чего нельзя сказать о платах сделаных с нуля новичками.
