Re: Внеочередной Champ-Style Amp
« Ответ #120 : Января 17, 2011, 22:15:48 »
valdy, fuck yeah, приступаю. = )

Оффлайн Child In Time

  • Завсегдатай
  • ***
  • Сообщений: 466
Re: Внеочередной Champ-Style Amp
« Ответ #121 : Января 17, 2011, 22:18:50 »
Цитата: valdy от Января 17, 2011, 22:04:03
Ребята, не парьтесь.
Вот, пожалуйста, где вы здесь видите шасси?
(Ссылка на вложение)

Для 50-х годов прошлого века это было нормально. А сейчас в воздухе "летает" намного больше ЭМ волн. Хотя, можно и попробовать. Не хай-гейн ведь.

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
Re: Внеочередной Champ-Style Amp
« Ответ #122 : Января 18, 2011, 11:26:42 »

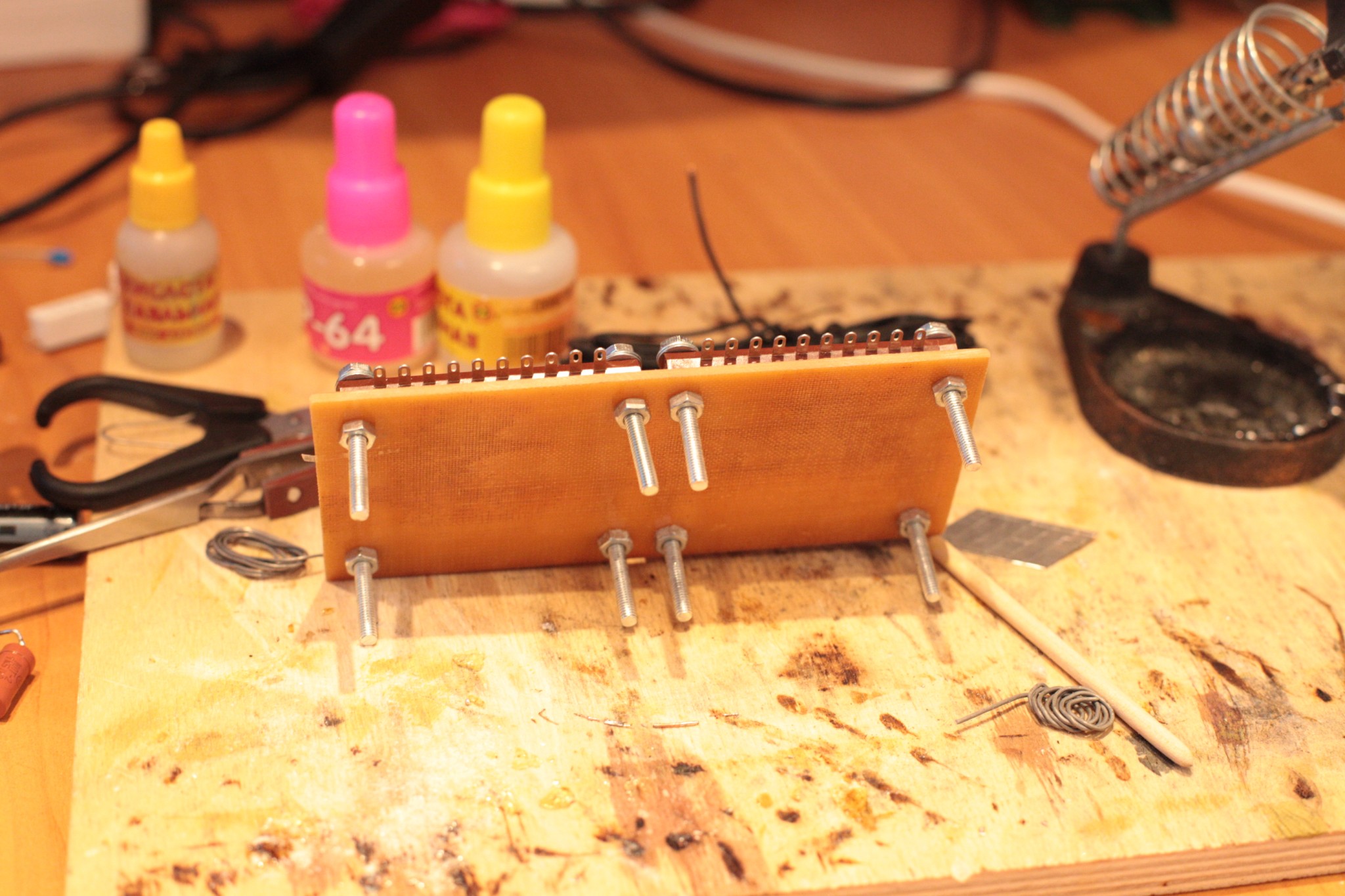

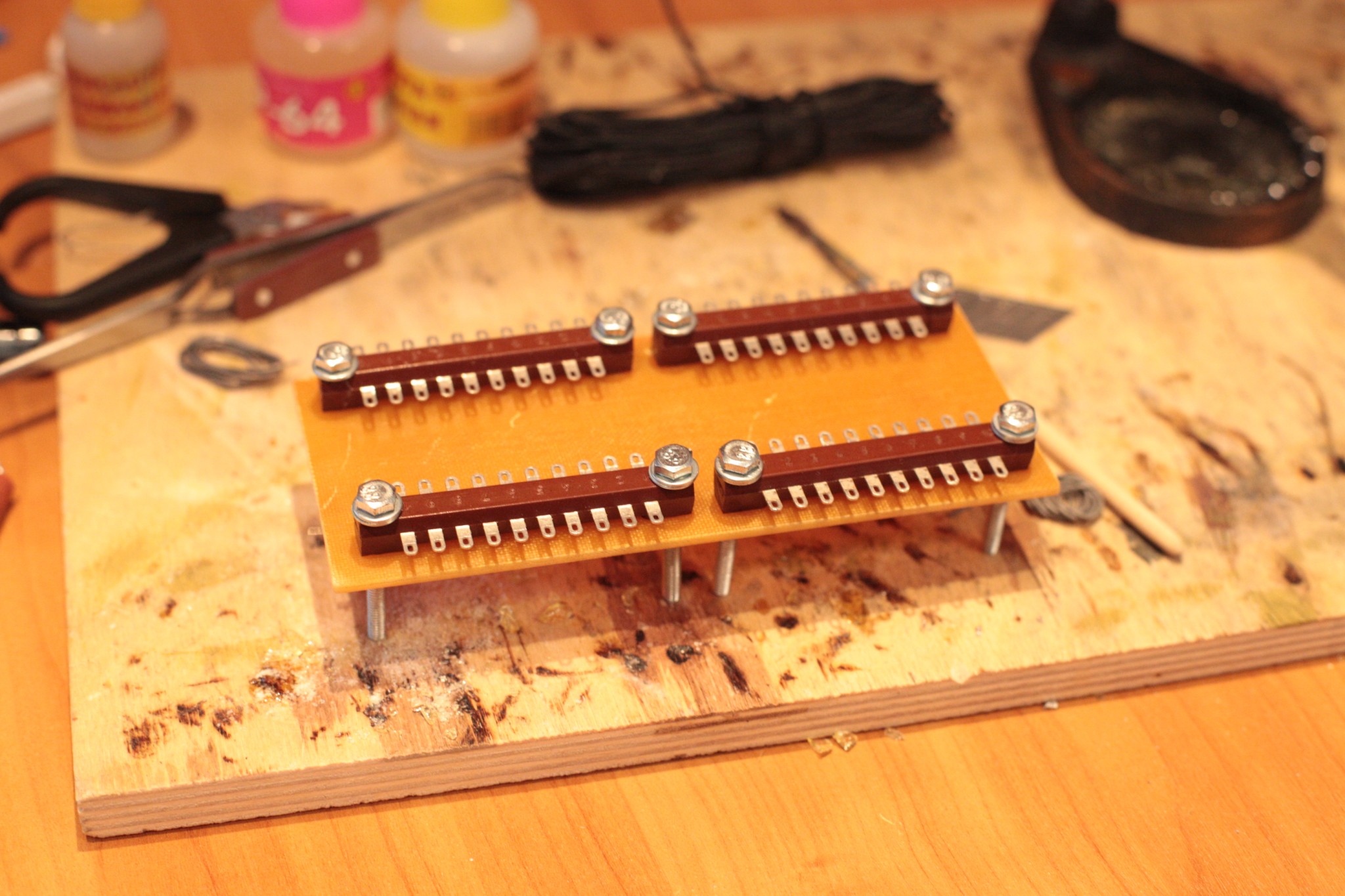

Вот такая вышла у меня штучка с лепестками. В процессе выяснилось что резьба М4 лепесткам не по нраву и почти все треснули (правда, на монтаже и прочности конструкции никак не сказывается. По одному из рядов (тот, у которого двойные шайбы) проложу медную моножилу (с креплением под винты). Сейчас допаиваю схему.





... и добавил:

Добро пожаловать в клуб "Паяем как чудаки". = ) Если укажете на косяки и скажете как исправить/не допустить в будущем - буду признателен.

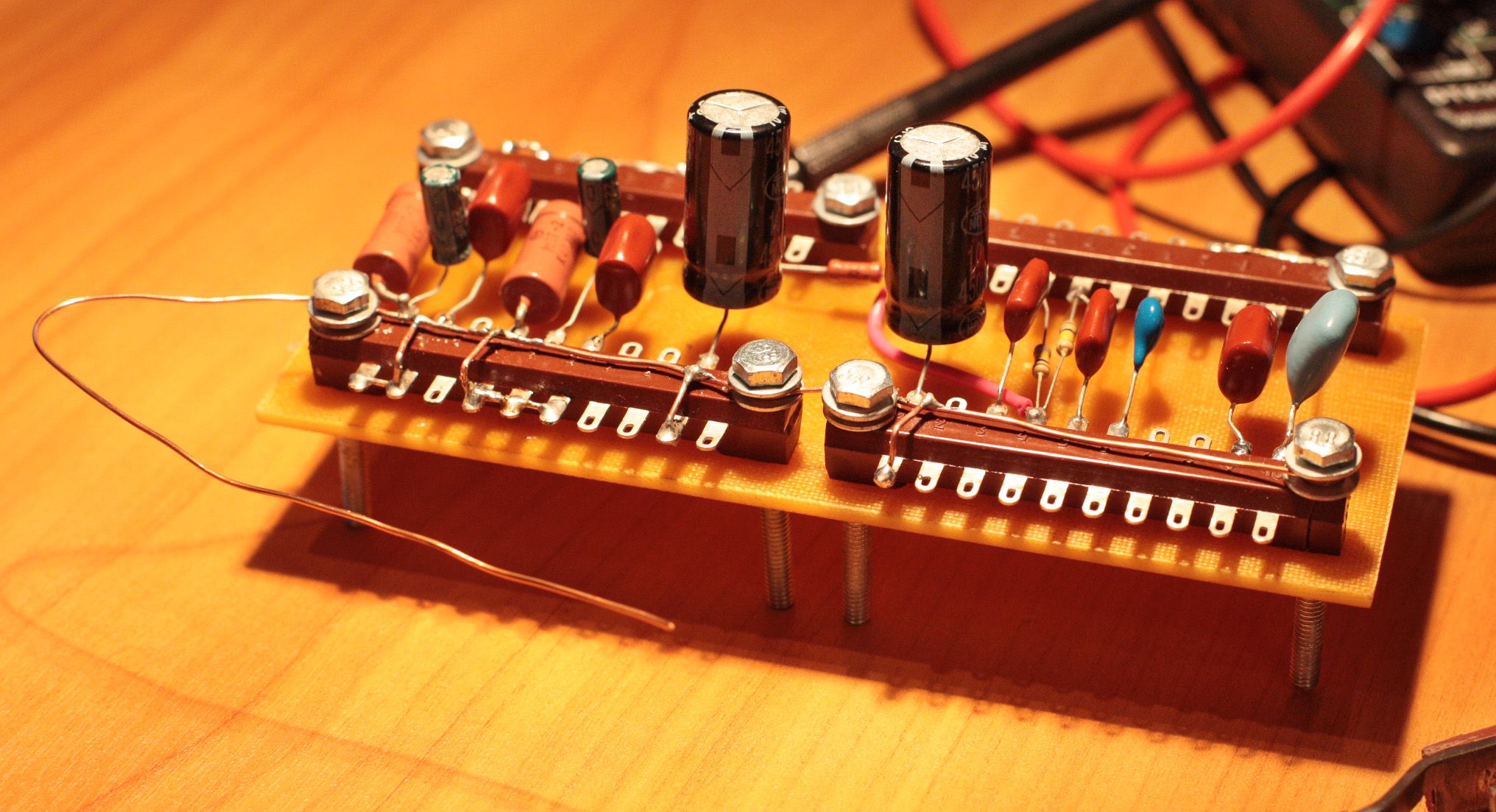

Можно считать что плату закончил - осталось впихнуть резьюк 100кОм в свободное место - протерял куда-то, а дубля не нашел. Результаты ниже:

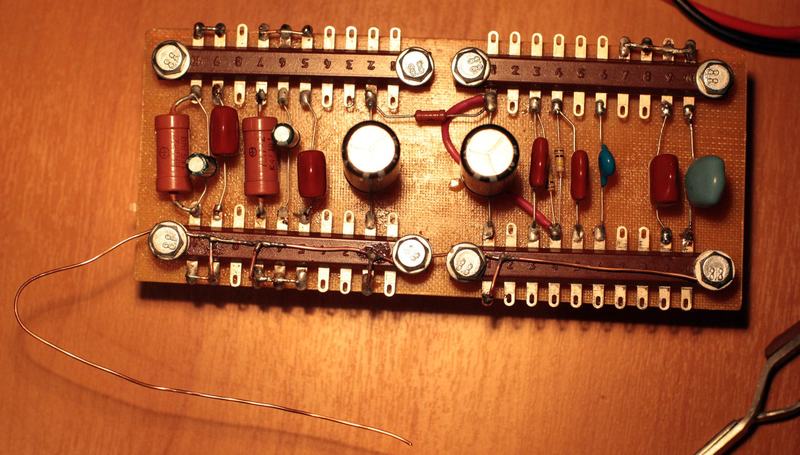

Пайку где можно прозвонил, всё вроде путём. Земля в порядке . =)
« Последнее редактирование: Января 18, 2011, 20:43:11 от Aspart »

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
Re: Внеочередной Champ-Style Amp
« Ответ #123 : Января 19, 2011, 15:29:02 »
Пожалуй сделаю перерыв до следующей субботы. Постараюсь найти нужный ТН вместо текущего анодного с 6В, куплю провод для выходника (железо нашел подходящее, буду сам мотать), ну и куплю лобзик чтобы шасси кроить.

Что, замечаний по пайке нет?
« Последнее редактирование: Января 19, 2011, 17:13:45 от Aspart »

Оффлайн valdy

  • Опытный
  • ****
  • Сообщений: 598
Re: Внеочередной Champ-Style Amp
« Ответ #124 : Января 19, 2011, 18:48:30 »
Aspart, Ты лобзик-то купи, пригодится...
А шасси рассчитывай, рисуй, сделаем без проблем, и без лобзика.

Оффлайн DYA

  • Частый посетитель
  • **
  • Сообщений: 137
Re: Внеочередной Champ-Style Amp
« Ответ #125 : Января 19, 2011, 19:39:51 »
Цитата: Aspart от Января 19, 2011, 15:29:02
Пожалуй сделаю перерыв до следующей субботы. Постараюсь найти нужный ТН вместо текущего анодного с 6В, куплю провод для выходника (железо нашел подходящее, буду сам мотать), ну и куплю лобзик чтобы шасси кроить.

Что, замечаний по пайке нет?
Можно и поакуратней распаять

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
Re: Внеочередной Champ-Style Amp
« Ответ #126 : Января 19, 2011, 19:50:10 »
DYA, какие места?
И, главное, зачем? = )

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Внеочередной Champ-Style Amp
« Ответ #127 : Января 20, 2011, 06:55:28 »
Aspart, едрен батон..  :o :o :o :pozor: :pozor: :pozor:
Это что еще за "народное творчество"?

По теме... ну да, мог бы чутку постараться...  :hmmm: шину можно было так не колбасить, а тупо припаять со стороны лепестков... да кинуть 4 перемычки, было бы гораздо гораздей.  ;)

Хм... действительно... шину лучше распаять по другому, все же... т.к. она получается в 4х местах контачит с корпусом через болты, если шасси будет из металла... а это не есть хорошо. Я бы сказал совсем не хорошо.  :hmmm:

Но все это придет с опытом... я с ужасом вспоминаю свой первый усилитель... это было что-то...  :pozor:
Но оно работало, не без косяков конечно, но работало... и фонило...  :crazy:
« Последнее редактирование: Января 20, 2011, 07:02:17 от kynep »

Оффлайн DYA

  • Частый посетитель
  • **
  • Сообщений: 137
Re: Внеочередной Champ-Style Amp
« Ответ #128 : Января 20, 2011, 06:56:19 »
Цитата: Aspart от Января 19, 2011, 19:50:10
DYA, какие места?
И, главное, зачем? = )


Прошу прощения ,у каждого свой стиль работы

Оффлайн ARTOMIC

  • Частый посетитель
  • **
  • Сообщений: 109
Re: Внеочередной Champ-Style Amp
« Ответ #129 : Января 22, 2011, 09:54:18 »
Aspart, А сделанно, на мой взгляд, не плохо для первого раза. Жду продолжения :). Посмотрим что у меня получится. Я тоже хотел сразу SLO-RECTO-TWIN поять, потом понял что ещё не созрел для таких проектов, передумал и решил собрать Champ.

да уж... фото в последнем посте из серии "спаял чудо, помогите найти ошибку..."

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Внеочередной Champ-Style Amp
« Ответ #130 : Января 22, 2011, 23:47:23 »
По монтажу. Большие электролиты вроде как не принято оставлять "висеть" на ногах. Их обычно лежа прикручивают хомутом или(в производстве) приклеивают какой-то дрянью к плате.

Второе, думается мне, не стоит так близко у пленки ножки загибать, отсутпай немного.

И что-то мне не нравится распайка земли. Мне одному там видятся "петли"? :hmmm:

Опытные, поправьте, где неправ.

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
Re: Внеочередной Champ-Style Amp
« Ответ #131 : Января 23, 2011, 00:29:31 »
Spero_In_Inteligo, электролиты повешу на крепления, когда найду, или на термосопли.
И какая разница когда ножки отгибать?

Что ты имеешь в виду под "петлями"? Земля специально сделана отдельно и снаружи, чтобы можно было переделать.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10324
  • DIYng Fetus
    • http://cathar.ru
Re: Внеочередной Champ-Style Amp
« Ответ #132 : Января 23, 2011, 00:32:57 »
Spero_In_Inteligo, откуда там петли? обычная шина)

Оффлайн Spero_In_Inteligo

  • Живу на форуме
  • *******
  • Сообщений: 8954
  • Код пишу, на досуге на проволоку нажимаю.
Re: Внеочередной Champ-Style Amp
« Ответ #133 : Января 23, 2011, 01:01:15 »
Цитата: Dying Fetus от Января 23, 2011, 00:32:57
Spero_In_Inteligo, откуда там петли? обычная шина)

Земляной провод зачем-то идет на опроные винты. На 4 штуки. Винты как я понимаю будут идти на шасси(как минимум два, если в центре обрежутся). Это не петля?

Я не утверждаю, опыта нет. Но что-то меня вот такая реализация земли как-то смущает... :hmmm:

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
Re: Внеочередной Champ-Style Amp
« Ответ #134 : Января 23, 2011, 01:06:56 »
Spero_In_Inteligo, а разве земля не должна идти на корпус?
