Aspart, должна, но контачить с корпусом должна в одном месте, обычно ушко прикручивают под винт силовика и туда кидают провод. А у тебя получается контакт аж в четырех местах, я писал уже об этом... но мой пост видимо никто не увидел...

kynep, а чем это плохо? Что "обычно" так делают - да пожалуйста. Но почему?

http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1131529057/1#1
Aspart, советую прочитать. Там хорошо про землю расписано.

Child In Time, спасибо.
valdy, я вообще примерно теми же наблюдениями руководствовался.

valdy, радуйся, что шасси не выплавляли) ато детали бы намертво вплавлены выводами были бы)

Добрый дядька Валдай снабдил меня шасси (сталь, 1.5мм, очень жесткое) (и кучей полезных ништяков в довесок), за что ему земной поклон. Движемся дальше.

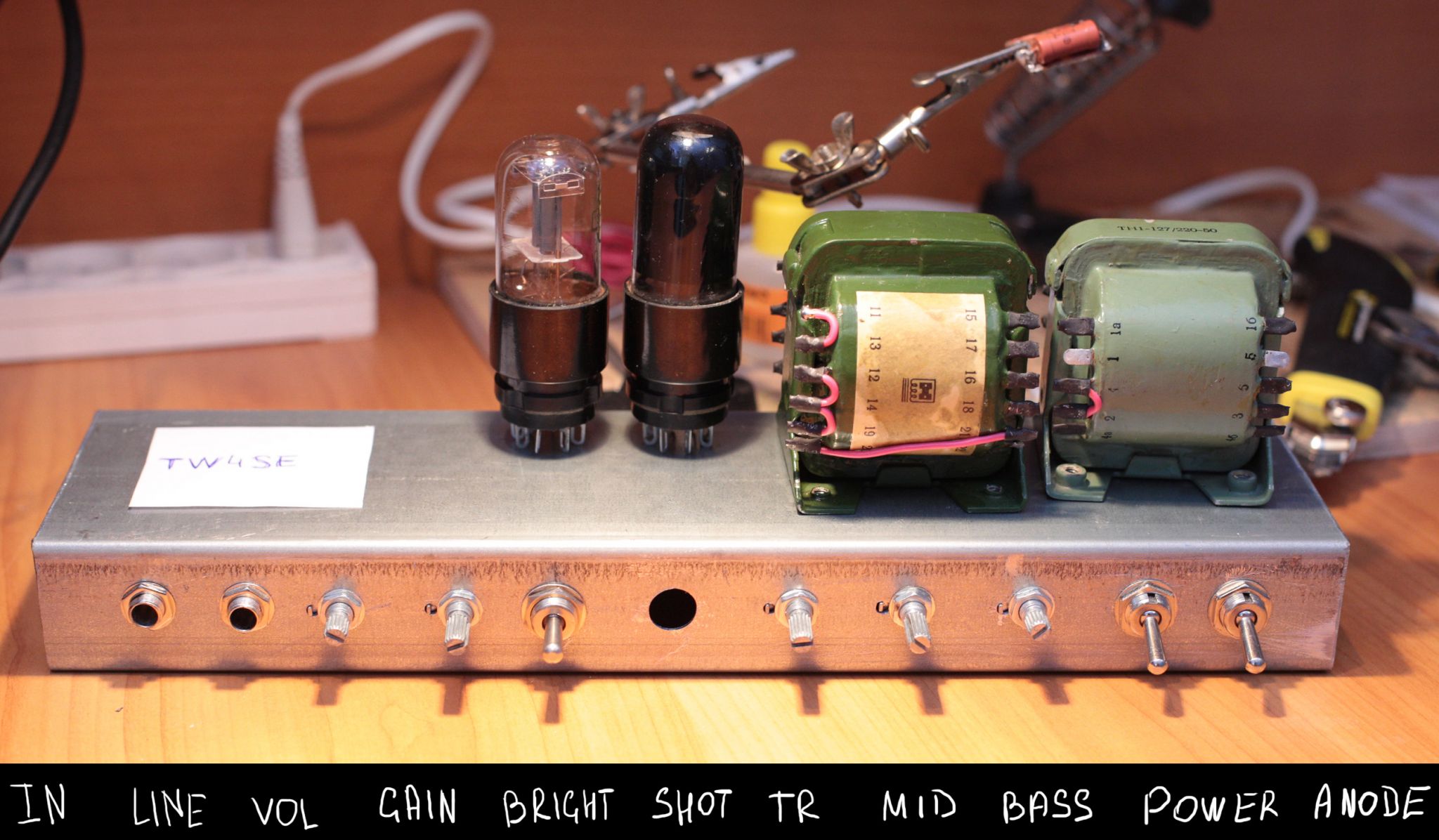

Передняя панелька будет вот такой (вместо дырки - еще один тумблер, SHOT). Интересует компоновка трансформаторов и ламп. Посоветуете что-нибудь? После компоновки и прорезания нужных дырок (под лампы и трансы) хочу отдать в порошковую окраску. Переднюю фальшпанель закажу у рекламщиков, будет гломурно.

Трансформаторы подготовлены к работе, спараллелены-соединены нужные обмотки, заизолированы все входы-выходы кроме нужных. Трансы ТА23 и ТН1 (весьма легкие). Выходник - TW4SE от Аудиоинструмента, уже заказан.

Кстати, габариты моей платы не вошли в шасси. Так что распаиваю и собираю кусками: катодные фильтры - отдельно, фильтры питания - отдельно, темброблок - отдельно.

P.S: кнопочка SHOT будет закорачивать темброблок. u-mix, привет. = )

Интересно, что ламповые гуру скажут насчёт компоновки. Немного настораживает, что выходник расположен прямо над чувствительной входной цепью (над джеками). Не получится прикрепить ламповые панельки на боковую стенку шасси (как в оригинале), а выходник сдвинуть ближе к силовому и накальному? (Тем более, что выходной транс лучше расположить ближе к оконечной лампе, а ты его, как я понял, рядом с 6Н9С расположил)
