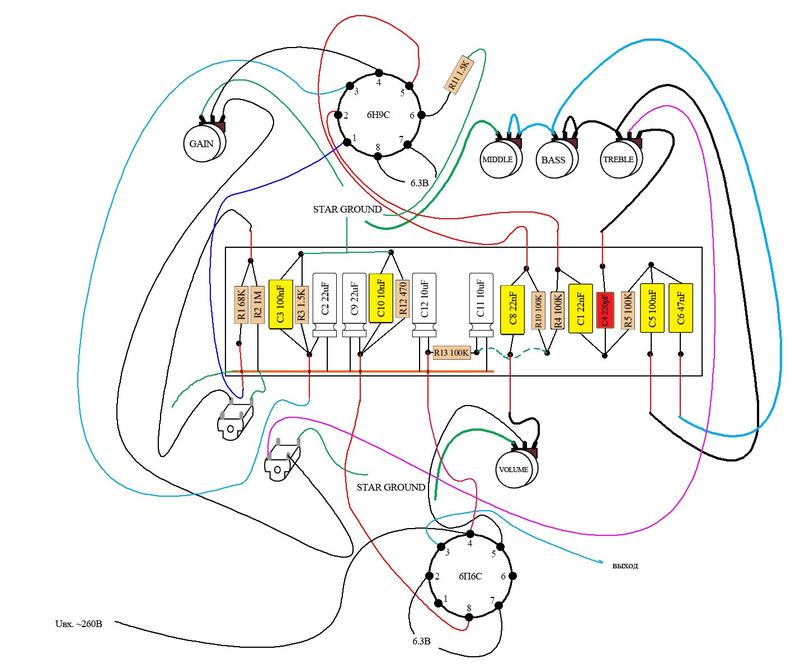

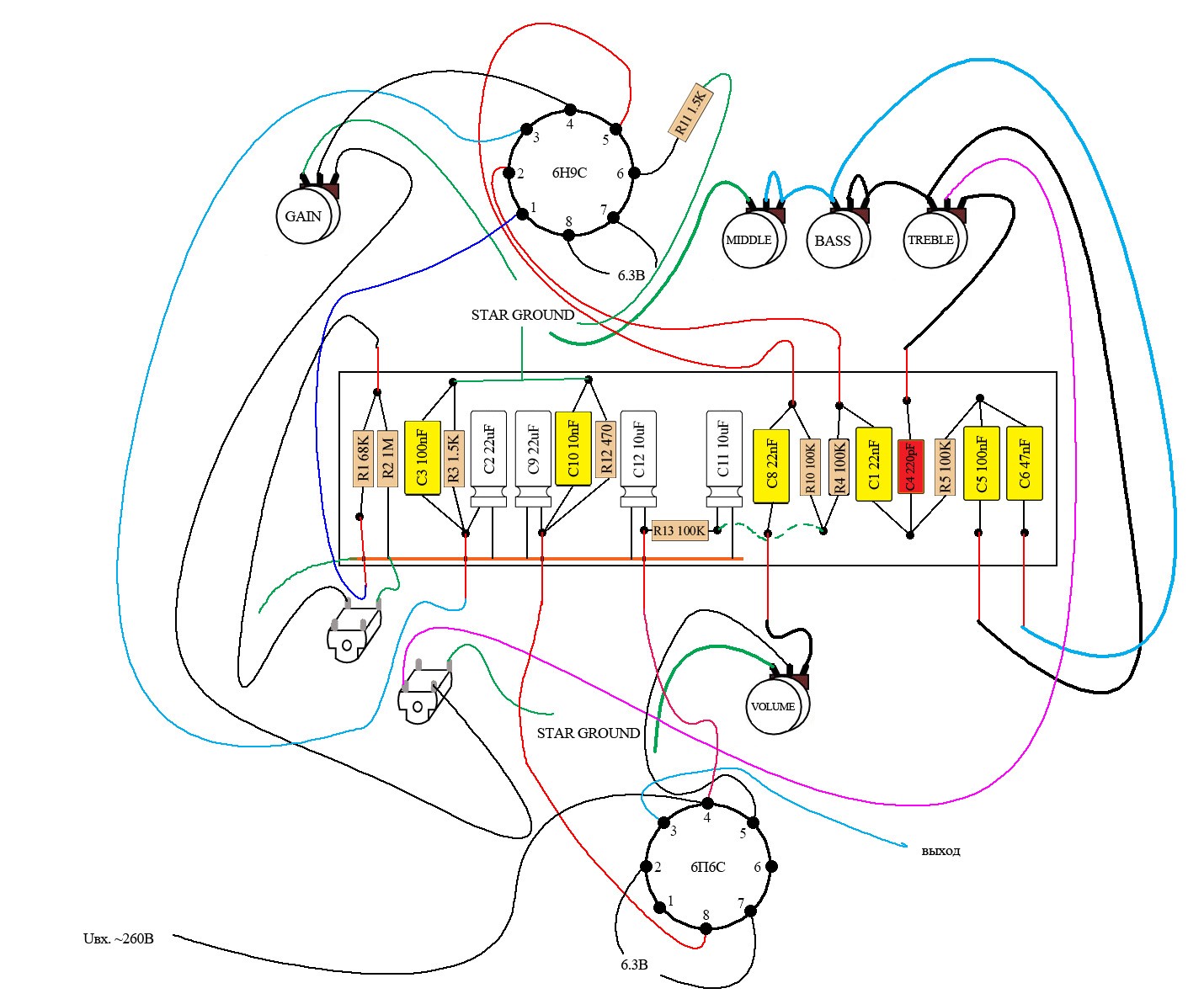

Попробовал раскидать схемку. Вот что вышло. Здесь нет выходного транса, выходного транса, накального транса и дросселя с обвеской. Оранжевая полоска на плате - медная моножила. Правильно ли я сделал разводку? = )
И еще вопрос по анодному трансу: если мне нужно получить порядка 250В на аноде 6п6с, а перед этим стоит дроссель и диодный мост, то какое выходное должно быть у транса? Потери на мосту порядка 2-3В, а на дросселе? В итоге получается что на выходе нужно получить (250+потери при выпрямлении+потери на дросселе)/SQRT(2)?
И вообще, может
заменить дроссель на фильтрующий кондер типа 1000мкФ 450В и на этом закрыть тему самого дросселя и потерь на нём?) Всё равно конструкция не аудиофильская.
