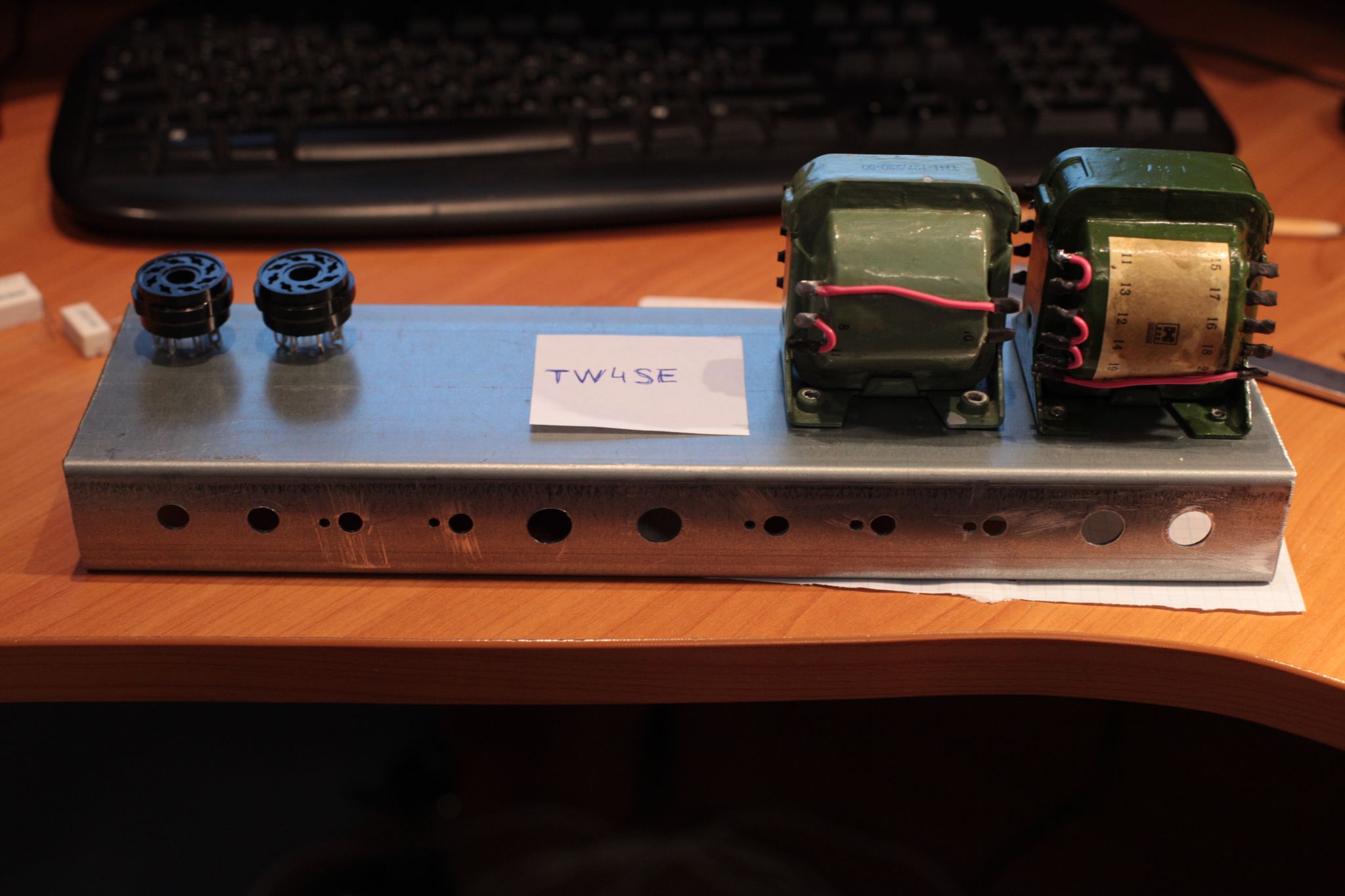

Ну тогда вот такой вариант. Силовой, как потенциальный источник бяки - подальше, потом накальник, потом выходник, лампы (слева 6н9с, справа 6п6с) рядом со входам, примерно там же - выходы (где-то рядом с выходником). Самое плохое что я тут вижу - провода к ТБ и сам ТБ. Но, наверное, совершенно не фатально. = )



... и добавил:

u-mix, ничего кроме мата, чертов Зип (впрочем - раскрыл глаза - там внизу указано, что есть ышо обмотки на 6.3 везде). Спасибо. В субботу куплю что-нибудь ТАНовое (черт, скоро будет наблюдаться избыток трансов). = )

bottle, ну вот мне u-mix уже открыл глаза. Будет один ТАН в углу сидеть, на месте накальника ничего, выходник на своем месте.

Надеюсь ты помнишь, что катушки силового и выходного трансформаторов должны быть перпендикулярны друг к другу?

Aspart, проблема в том, что накальник не меньший источник бяки

теоретически повышающий силовик несколько больший источник бяки, нежели понижающий
Или я заблуждаюсь ?

Aspart, проблема в том, что накальник не меньший источник бяки

Именно по этой причине я предложил накальный подальше убрать. Магнитное поле, по закону Био-Саварра-Лапласа пропорционально току. А в накальном трансе токи поболее, чем в силовом будут.
Aspart, на будущее - ТАН - трансформатор анодно-накальный. А, может, в ТрансЛеде нужный транс заказать? Правда, я не знаю, как там с ценами, но сам себе там транс для Чампа заказать уже хочу, всё пока времени нет..

А вообще, сколько компоновку не продумывай, фон всё ж сможет пролезть, если захочет .
В одном из Дамблов дроссель параллелен выходнику, да и расстояние небольшое:
http://personalpages.manchester.ac.uk/staff/rob.livesey/dumble/Dumble%20%230124/images/ODS_124022.jpg
В 155-м Дамбле создатель даже неудосужился выходник перпендикулярно силовому поставить:
http://personalpages.manchester.ac.uk/staff/rob.livesey/dumble/Dumble%20%230155/images/odspec2.jpg
И всё работает .

П.С. Извиняюсь, не увидел 172 сообщения.

В 155-м Дамбле создатель даже неудосужился выходник перпендикулярно силовому поставить:
http://personalpages.manchester.ac.uk/staff/rob.livesey/dumble/Dumble%20%230155/images/odspec2.jpg
И всё работает .

Эээ нет, дружище, там ось катушки силовика расположена горизонтально, а у выходного транса - вертикально

runing, Представь, что у силовика, не Ш-пластины, а Е

... и добавил:

Я тут с кем-то уже сражался по этому поводу - понятие "трансформатор стоит вертикально" очень относительно, речь идет про ОСИ КАТУШЕК.
