Aspart, твои 334вольта это нормальное напряжение на аноде. Не нужно никаких резисторов. Потом, в процессе настройки подберёшь катодный резистор, дабы ограничить ток через лампу и не превышать мощность рассеивания на аноде.

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
runing, супер, спасибо большое.

... и добавил:

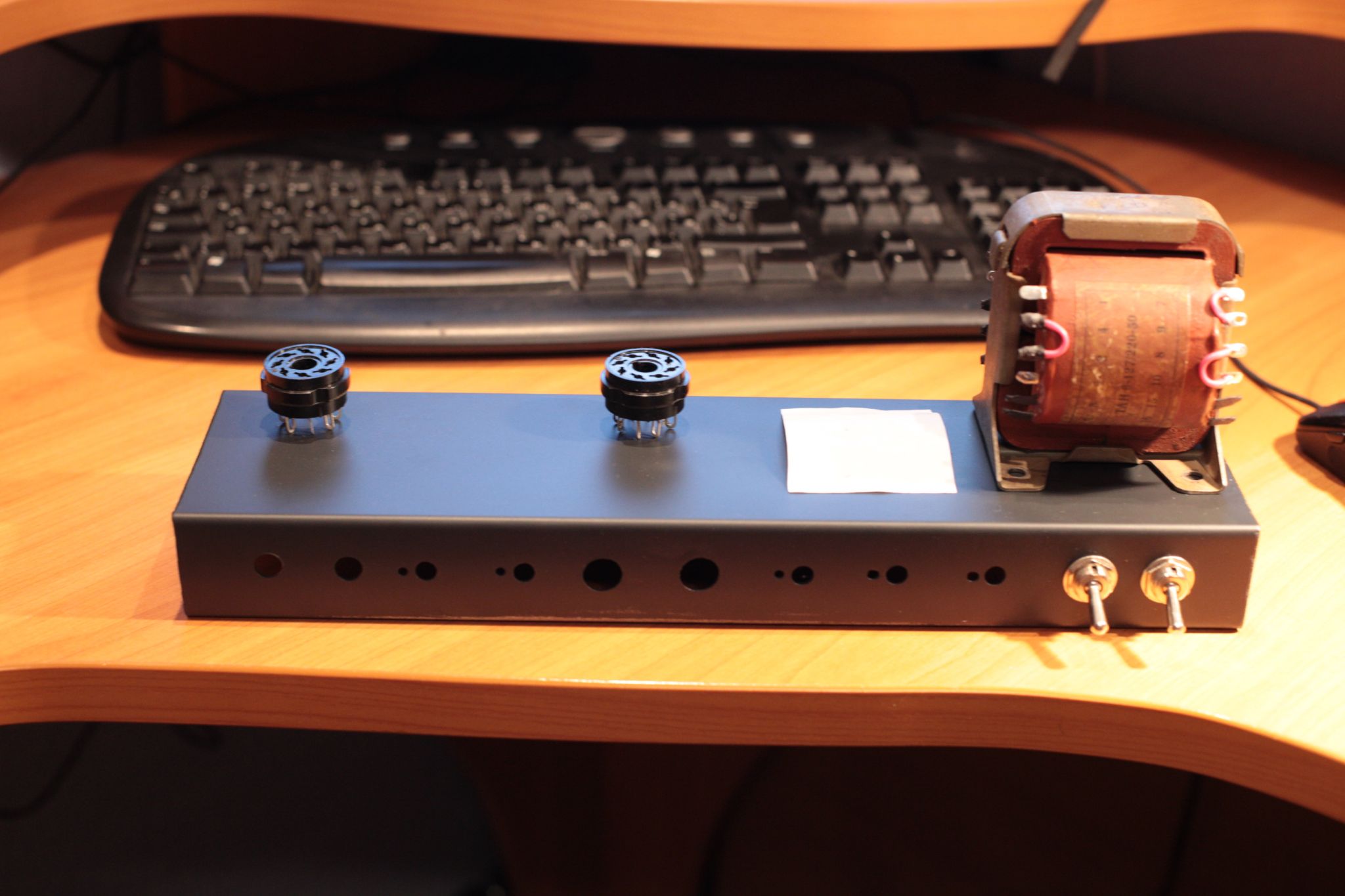

Пре-финальная компоновка. Жду одобрения и сверлюсь. = )



Слева - 6н9с, но всё равно отодвинутая от входов (крайние дырки слева). Далее 6п6с, рядом с ней сзади - выходы. Далее TW4SE - выходной, ТАН-6 - анодно-накальный.
« Последнее редактирование: Января 30, 2011, 18:23:22 от Aspart »

Оффлайн valdy

  • Опытный
  • ****
  • Сообщений: 598
Советовать не буду, не люблю...
Посмотри здесь, опытный человек разрабатывает и делает
(Тебе уже показывали, если я не ошибаюсь)
http://www.radiostation.ru/home/usilitel-stud.html

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Aspart, лампы немного сдвинь друг к другу, что бы между центрами было ~70-80мм

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
valdy, да, прочитал.
Сделал несколько выводов:
1) У входов ничего не ставить
2) Выходы размещать у выходного трансформатора
3) Лампы размещать между входом и выходом
4) Силовой трансформатор рядом с питанием
5) Силовой и выходной разнести как можно дальше

В предложенной мной конструкции вроде бы всё выполнено, кроме последнего пункта. Но, как тут писали, это не критично.
Я где-то заблуждаюсь? = )

... и добавил:

runing, окей, учту. В остальном одобряешь?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Aspart, Возьми свою плату с деталями, вложи в своё шасси и посмотри от каких деталей и к каким ламповым панелькам идут провода. Задача, расположить лампы и трансформаторы так, что бы провода получились как можно короче, особенно те, которые идут на чувствительные цепи.

Оффлайн valdy

  • Опытный
  • ****
  • Сообщений: 598
Aspart, что бы провода получились как можно короче, особенно те, которые идут на чувствительные цепи.
Абсолютно согласен! И для полного кайфа, сеточные цепи-экранированным проводом. ???

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
Уже учтено.

Что самое печальное - привык я доверять дядькам с Юноны. Проверил транс. Гудит. Как выяснилось - плохо стянут. При попытке поджать ушки (которые держат "крышку")- одно обломилось. Как теперь его стянуть? Гугл мне не помог.

Оффлайн valdy

  • Опытный
  • ****
  • Сообщений: 598
Уже учтено.

Что самое печальное - привык я доверять дядькам с Юноны. Проверил транс. Гудит. Как выяснилось - плохо стянут. При попытке поджать ушки (которые держат "крышку")- одно обломилось. Как теперь его стянуть? Гугл мне не помог.
Так он что, разваливается?

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6388
  • решил включить дурачка
Так он что, разваливается?
написано же - гудит

Оффлайн valdy

  • Опытный
  • ****
  • Сообщений: 598

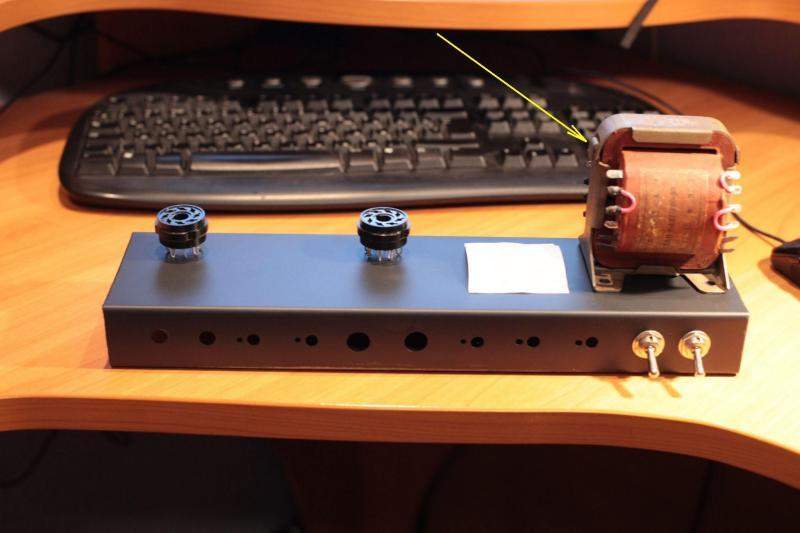

Ты имеешь в виду это ухо?
338242-0

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
valdy, да. Кстати - именно левое, на которое стрелочка показывает.

Как я уже устал от возни с трансами. :P Они, конечно, по 100р/штука и лишними не будут, но утомительный процесс.
« Последнее редактирование: Января 30, 2011, 21:29:42 от Aspart »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Как я уже устал от возни с трансами. :P

Надо писать "с нашими трансами"  :p

Оффлайн Aspart Автор темы

  • Частый посетитель
  • **
  • Сообщений: 142
    • Живая фотография
В экономическом плане ничто другое меня не устраивает. = )

Оффлайн valdy

  • Опытный
  • ****
  • Сообщений: 598
valdy, да. Кстати - именно левое, на которое стрелочка показывает.

Как я уже устал от возни с трансами. :P
Во-первых, что-то странно, что ТАН гудит, они обычно сделаны хорошо.
Во-вторых, странно, почему он не залит?  У меня сейчас на столе ТАН стоит, он залит компаундом, гудеть не может по определению.
В-третьих, ничего страшного.
То ушко, в которое входит обломившийся крючок, надо просто расточить надфилем поглубже, и с двух сторон, потом верхнюю пластинку чуть сдвинуть в сторону обломившегося крючка, и снова его загнуть, уже по размеру, который получился. И все.



... и добавил:

Надо писать "с нашими трансами"  :p
Я бы так не говорил. ТАНы ТНы-очень неплохие трансы. Неоднократно приходилось разбирать блоки от военной аппаратуры, там стояли и ТАНы, и ТНы. Так что напрасно, напрасно так говорить...
« Последнее редактирование: Января 30, 2011, 21:36:50 от valdy »
