Докупил еще комплектующих.

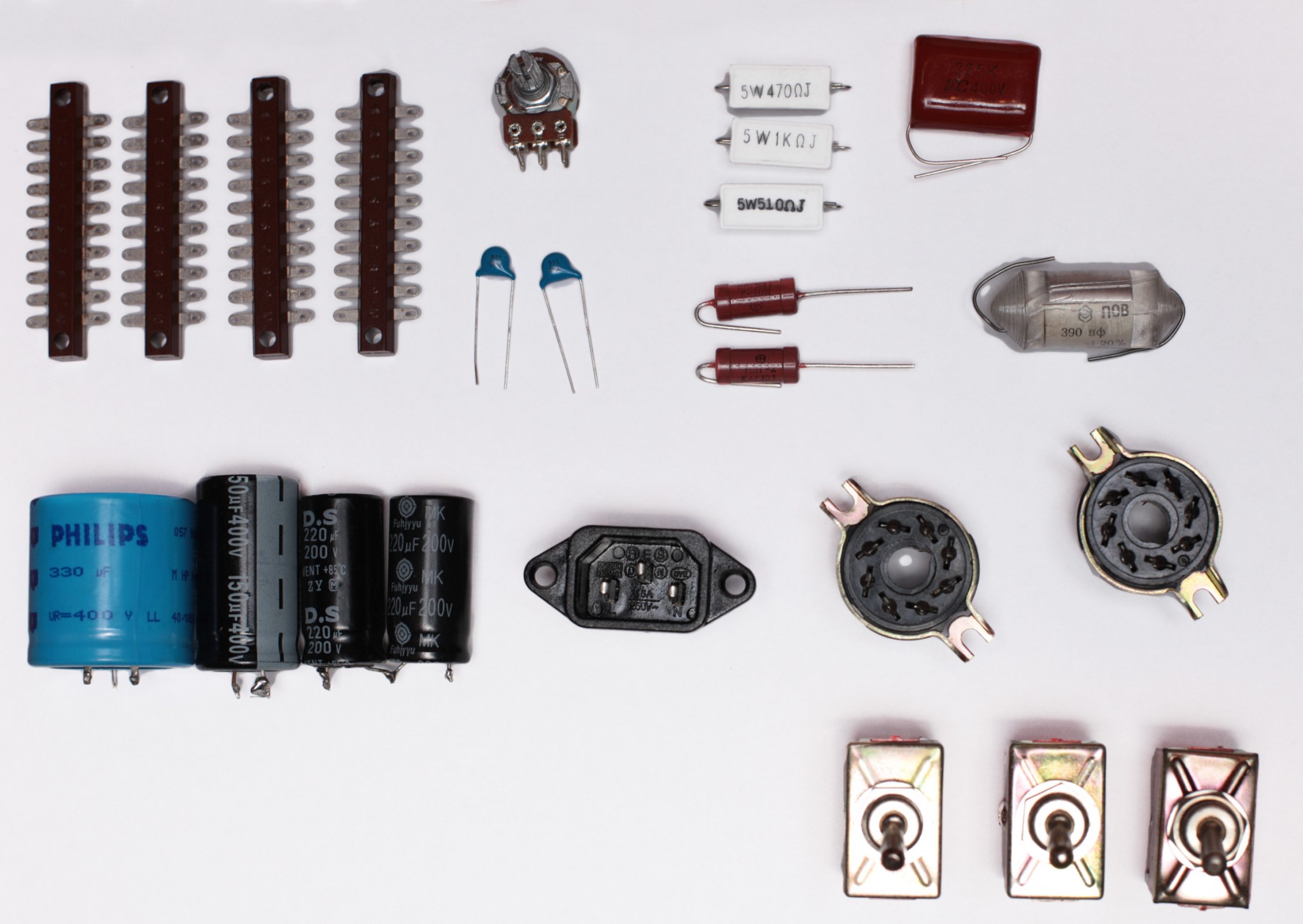

Куплены монтажные линейки, пот на 50кОм двойной (спараллелить и будет 25кОм), катодные резисторы 2-5вт, кондеры 220пФ керамика, октальные панельки под лампы и самое главное: тумблеры. Щелк-щелк! = ) Ну и вход для питания.
У друга забрал электролиты в фильтры. Кто там говорил про нереальные размеры электролитов на много мкф и много вольт? = ) См. фотку.
Осталось найти шасси, джеки для монтажа на корпус и выходной трансформатор.
... и добавил:А, главное забыл.
Куплены накальный и анодный трансформаторы. Накальный - ТА 123-127. Анодный - ТА-23.
Фотографии выложу чуть позже. У первого запас по мощности огромный, у второго придется параллелить обмотки:
| ТА23 |
| 11-12, 13-14 |
| Uном, В | Iном, А |
| 160 | 0,054 |
| 19-20, 21-22 |
| Uном, В | Iном, А |
| 20 | 0,040 |
Реально у моего экземпляра на 11-12 и 13-14 по 180 вольт. На 19-20 и 21-22 по 23В.
Соединяем выводы
11 и
13,
12 и
14 получаем 180В, 0.108А.
Соединяем
19 и
21,
20 и
22, получаем 23В, 0.080А.
Соединяем
12 и
19, получаем 203В, 0,188А.
Снимаем напряжение с выводов
11 и
22.
Ничего не напутал?
P.S: потребление 6п6с
45+7.5 мА, потребление 6н9с...
5.2мА? Тогда можно и не параллелить одинаковые обмотки.
