И опять проблемы

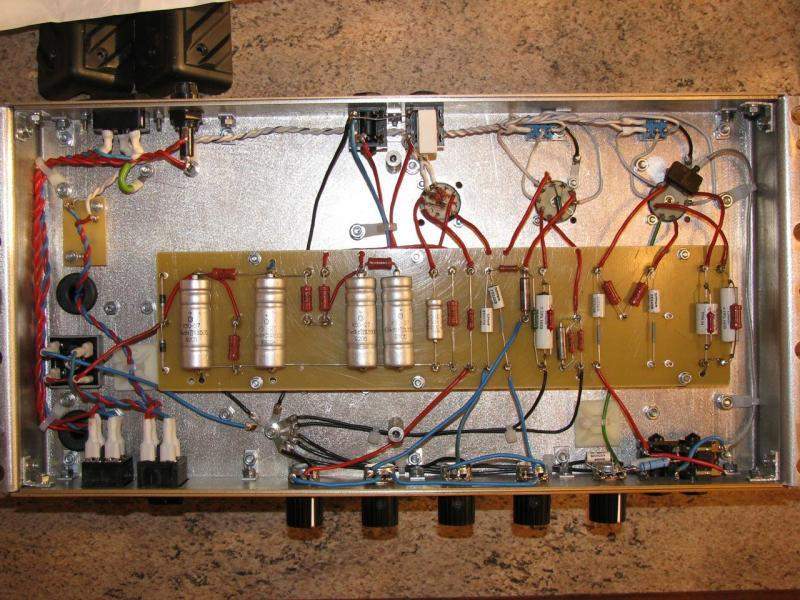

Успешно переделал свой P1 в Hi-Octane с разводкой примерно как у JCM800 (фото во вложении). Не свистит, не фонит (ну совсем мало).
Решил переделать и второй усилок под такую же разводку. Элементы все точно такие же, разводка точно такая же. Отличие лиш в том, что в этот раз я еще поставил дроссель вместо резистора на 1 кОм между питанием выходного транса и выходной лампы (вроде как классическая постановка), выходник TW6SE вместо TW4SE и использовал 2-хполупериодный выпрямитель вместо мостового (соответственно транс на этом усилке 230-0-230, а не просто 230-0, как был на P1).
Результат - фон, пропадающий при выключении анодного, меняется при кручении мастер громкости (при кручении преампа тоже меняется). К сожалению нет под рукой комплекта кондеров, чтобы заменить на другие кондеры в фильтре питания. При тупом вытаскивании первой лампы преампа все затихает.
Так же еще на полной мастер громкости и на минимальной громкости преампа в динамик просачивается сигнал с гитары (у переделанного P1 все тихо, как и должно быть). Менял пот громкости преампа, пробовал закоротить сигнал с землей на поте - ноль результата.
Менял панельку 1-ой лампы преампа, - ноль результата. Менял кондеры в аноде и катоде первой лампы - ноль результата.
Да, вся эта ботва как на диодах (HER208), так и на кенотроне (EZ81).
Ваши мнения?
... и добавил:Сейчас еще раз проверил. На первом усилке тоже немного "протекает" звук в динамик при преампе на 0 и мастер громкосте на макс. Но не так сильно. И, кмк, при использовании 6Н2П эта "протечка" еще тише, чем при использовании 12AX7.
С фоном вопрос открытый
