Привет всем! ничерта не шарю в электронике, но хотелось бы добавить разрыв в моём однотакте блекхарте, даже не разрыв а тупо ретурн, вроде это не слишком сложно провернуть, есть ли добрые люди, могущие объяснить на пальцах куда что паять, или эта затея изначально Паять умею

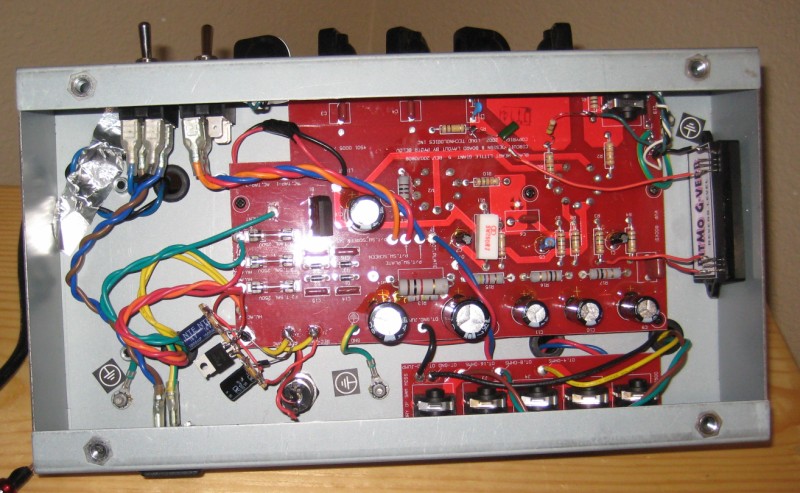

ВОт на что оно похоже

http://www.daveharper.com/Webpics/Amps/LittleGiantInside.jpg

hunted, спасибо, добрый человек, но похоже мне придётся идти к мастеру ибо ничерта не понимаю в схемах, будет трудно

sanekn, действуй так: выключаешь усилитель из розетки, находишь среднюю ножку регулятора требле и пальчиком (или палочкой для китайской еды  ) ведёшь по дорожкам/проводкам до крайней ножки регулятора волюм. Где-то на этом пути между ножками нужно сделать разрыв проводника, припаять к краям разрыва два провода, которые другими концами нужно припаять к гнезду. Ещё один провод с гнезда нужно будет припаять к земле, это тоже можно подсказать.
Ну или к специалисту.

sanekn,
Гнездо стандартное -
Ближняя к гайке пара контактов - земля, дальняя пара - для сигнала. Они и делают почти всю работу. Обрати внимание, что при вставленном джеке один контакт поднимается, оставаясь на джеке - его паяешь в сторону переменника громкости. А второй из пары (дальнего от гайки) - остается ни к чему не подключенным (при вставленном джеке) - его на проводник от переменника требл. Вынув джек - контакты будут замкнуты, и сигнал пойдет от регуляторов тембра к регулятору громкости.
Пару земляных контактов сажаешь на землю которая есть на переменнике громкости - другая крайняя нога переменника.
Родной преамп соответственно отключится, если будет вставлен джек кабеля от внешнего преампа.

Он самый, только тянуть его из Франции - белая горячка) в радиомагазинах встречаются повсеместно

А, тогда ОК))) не знал)

не сверлить, а зачистить и к ним припаяться...

Спасибо, попробуем, как попробую - отпишусь что получилось =)
