Re: Вопрос по макетным платам
« Ответ #15 : Декабря 01, 2020, 15:33:32 »
Для макетирования несложных схем или отдельных узлов удобно использовать обычные контактные колодки для микросхем:


Оффлайн Красный металлист

  • Частый посетитель
  • **
  • Сообщений: 213
  • Репутация: +190/-4
  • Je suis Charlie.
Re: Вопрос по макетным платам
« Ответ #16 : Декабря 01, 2020, 17:46:43 »
Винтовой клеммник, тоже удобен.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Вопрос по макетным платам
« Ответ #17 : Декабря 01, 2020, 21:44:12 »
Для макетирования СМД есть удобные платы:


Оффлайн Владислав Утюмов

  • Завсегдатай
  • ***
  • Сообщений: 410
  • Репутация: +34/-0
  • И со свечкой искали они, и с умом...
Re: Вопрос по макетным платам
« Ответ #18 : Декабря 02, 2020, 21:32:18 »
взял рукосуй картонку упаковочную, протыкнул шилом отверстия под деталюхи, а ножки их с нижней стороны платы по-стреножил аля P2P (поинт ту поинт )   ;D
Я когда первые свои схемы в 90-х собирал, тоже с картоном баловался. Только по криворукости обуглил картон в районе входов ОУ и в результате утечки по угольку доставили мне проблем :D
Так что надо иметь в виду этот момент.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Вопрос по макетным платам
« Ответ #19 : Декабря 02, 2020, 21:50:54 »
В конце 70-х наблюдал заводские платы гражданских изделий, смонтированные методом накрутки.
С одной стороны плат стояли микросхемы, а с другой стороны специнструментом осуществлялся монтаж соединяющих проводников накруткой внатяг, без пайки.
Выглядело это как адская паутина, но работало, по словам специалистов, безотказно :)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2650
  • Репутация: +644/-27
  • Слабоумие и отвага!
Re: Вопрос по макетным платам
« Ответ #20 : Декабря 02, 2020, 23:36:49 »
Ужос!  :o

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Вопрос по макетным платам
« Ответ #21 : Декабря 03, 2020, 01:25:24 »
В моём мальчишестве (1967 год) макетные платы назывались "летучками" и представляли собой кусок крепкого картона величиной с открытку.
Вдоль длинных сторон по краю картонки проходили шины из лужёного одножильного провода - "плюс" и "минус", и все детали распаивались между ними и между собой навесом, за счёт длины выводов.
Если схема оказывалась удачной, тогда вставал вопрос о самостоятельном конструировании и изготовлении платы и монтаже её в подходящий корпус.
Тогда повальным увлечением было изготовление любительских карманных приёмников прямого усиления, и в продаже для этого был недорогой и практичный набор, включающий корпус, динамик, перфорированную плату из гетинакса и два трансформатора - согласующий и выходной.
Сегодня, глядя на схемы ламповых усилителей, я вижу немало узнаваемых решений... :)

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +52/-0
Re: Вопрос по макетным платам
« Ответ #22 : Декабря 03, 2020, 09:25:52 »

С одной стороны плат стояли микросхемы, а с другой стороны специнструментом осуществлялся монтаж соединяющих проводников накруткой внатяг, без пайки.
Выглядело это как адская паутина, но работало, по словам специалистов, безотказно :)
Вот да, надёжнее, чем пайка. Тем более на производстве, где оборудование часто работает в агрессивных средах - масло, кислота в воздухе.
При пайке в неудобных местах был возможен непропай, окисление. С накруткой проблем не было никогда.
Специнструмент  видел только самодельный - фиговинка, похожая на авторучку, надевающаяся на стержень.  Одножильный провод накручивался на длинный стержень квадратного сечения и острыми гранями с сильным натягом.  Через некоторое время при попытке размотать, было ощущение привара провода к граням.
« Последнее редактирование: Декабря 03, 2020, 09:47:38 от Сынишка »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7807
  • Репутация: +2277/-17
  • Atypique
Re: Вопрос по макетным платам
« Ответ #23 : Декабря 03, 2020, 09:53:48 »
Цитировать
Одножильный провод накручивался на длинный стержень квадратного сечения и острыми гранями с сильным натягом.
Да, это оно :)

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 240
  • Репутация: +52/-0
Re: Вопрос по макетным платам
« Ответ #24 : Декабря 03, 2020, 10:24:14 »
В Википедии нашел статью по монтажу накруткой!
Понравилась фраза:"Монтаж бортового управляющего компьютера космического аппарата Аполлон был произведён именно таким методом."  :)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2615
  • Репутация: +455/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Вопрос по макетным платам
« Ответ #25 : Декабря 03, 2020, 11:16:28 »
Офигевайтунг!  :crazy:

https://habr.com/ru/post/238675/


https://youtu.be/7TDA02sE-pE

вместо скоб степлера, в качестве контактной площадки можно использовать два (или больше ) отверстия, через которые продето и пропаяно несколько стяжков тонкого провода , ну или полтора витка провода толстого, ну или жестяная полоска.

немножко закрывающих технологий:    8)



https://youtu.be/1gLHni6x6eI


https://youtu.be/m-Av1EAg37M

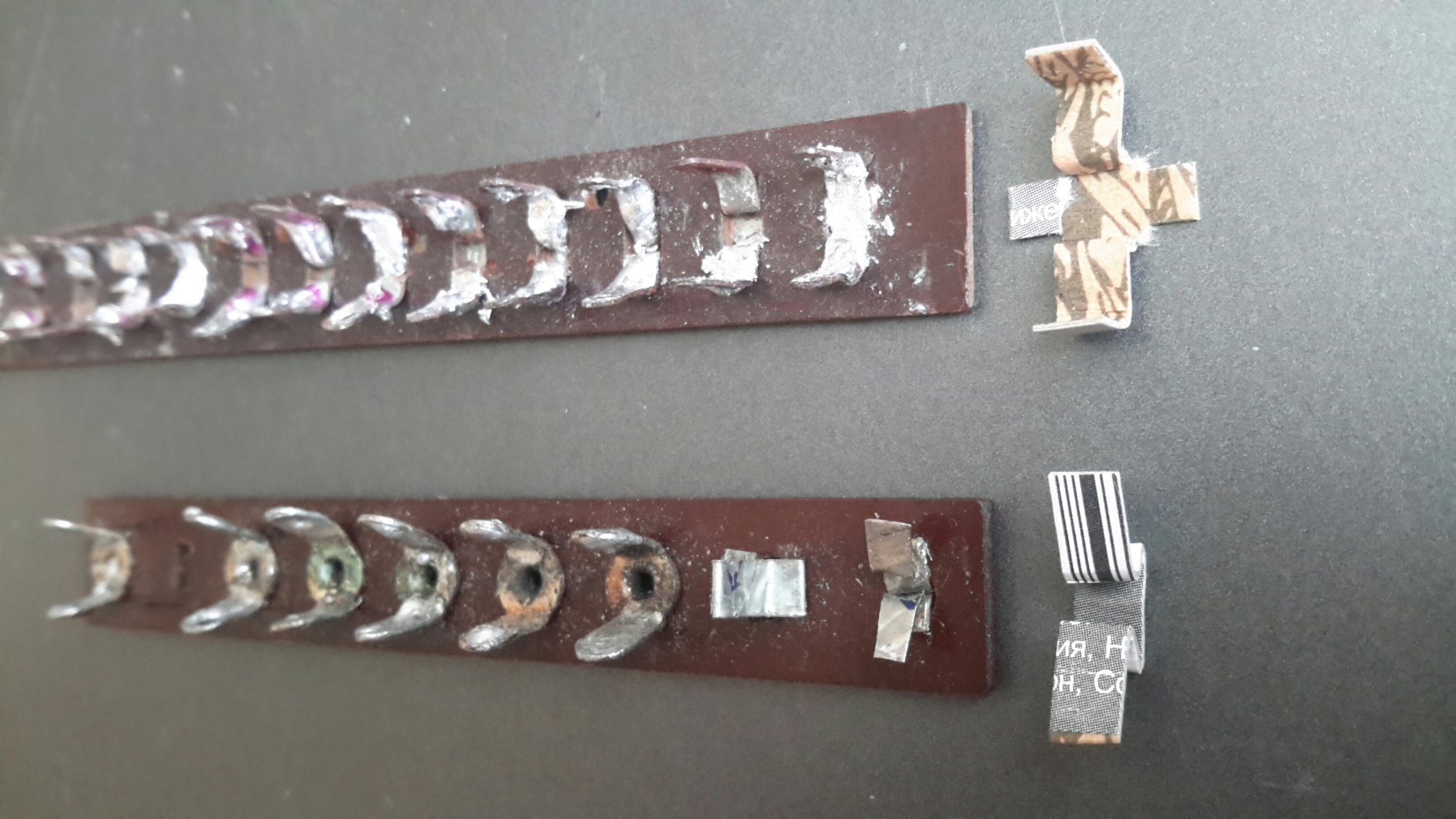

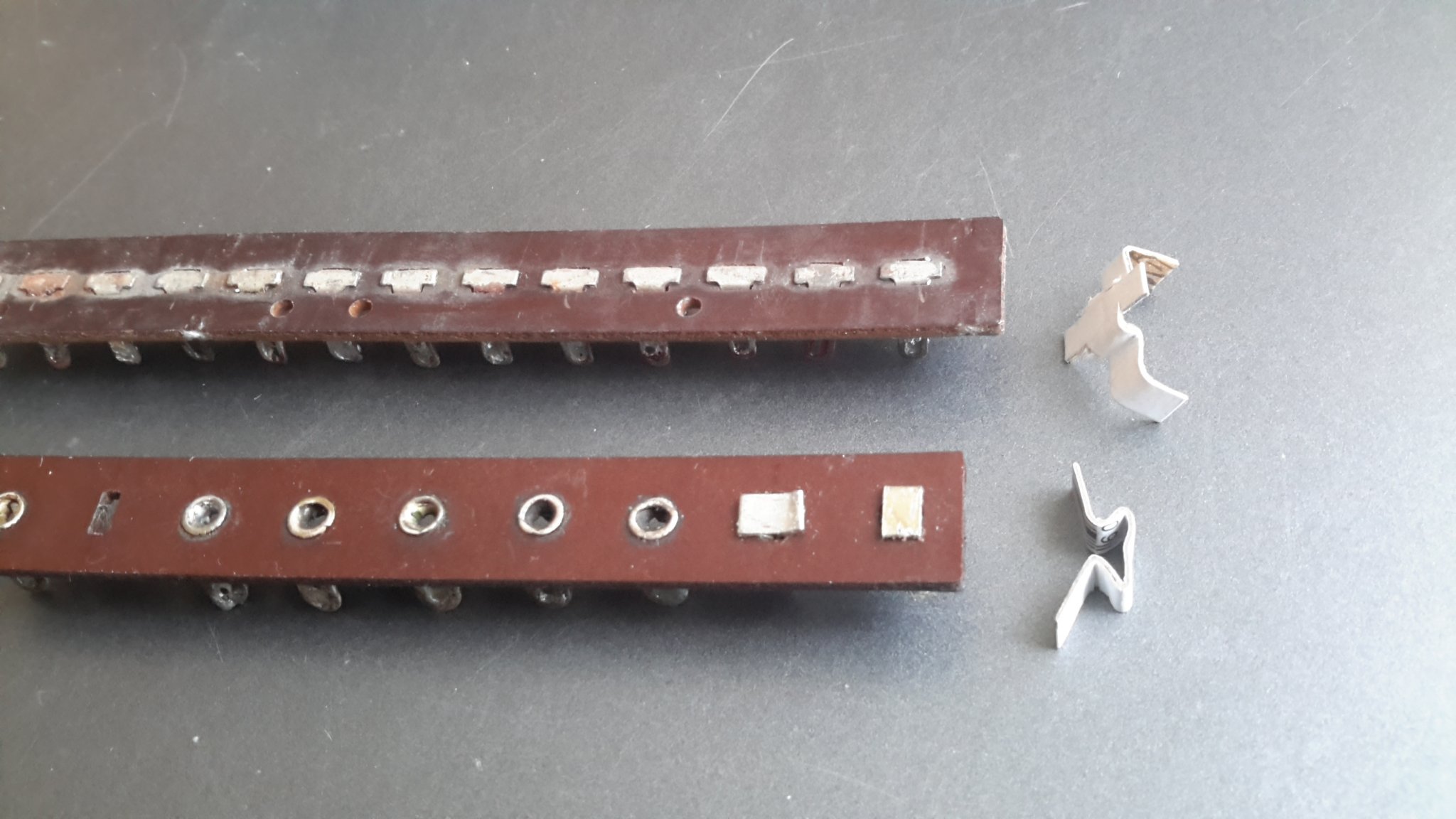

Подобные платки-гребенки-панельки выпускались и выпускаются фабрично.. Для наглядности вырезал из картонки варианты исполнения скобы

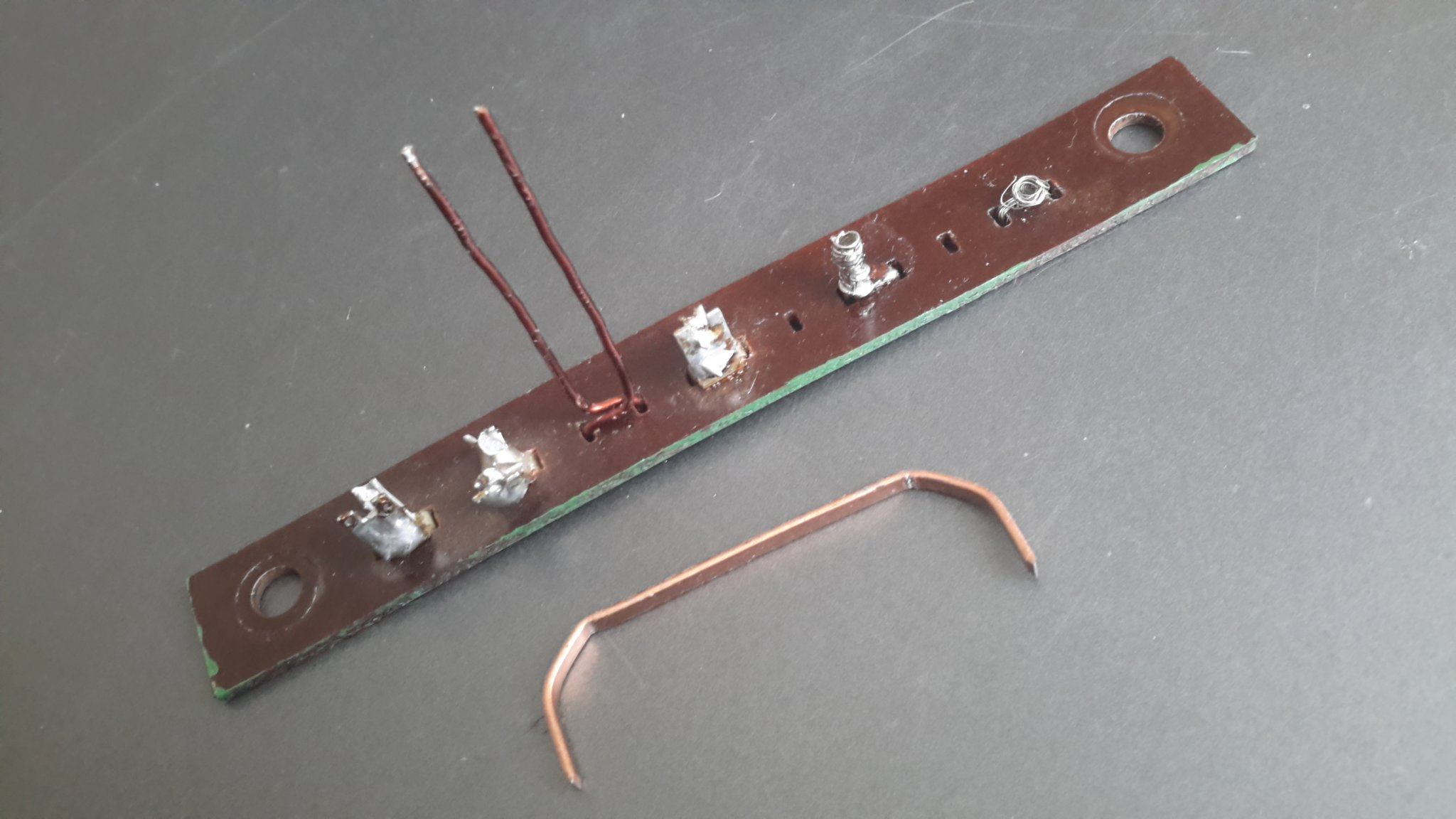

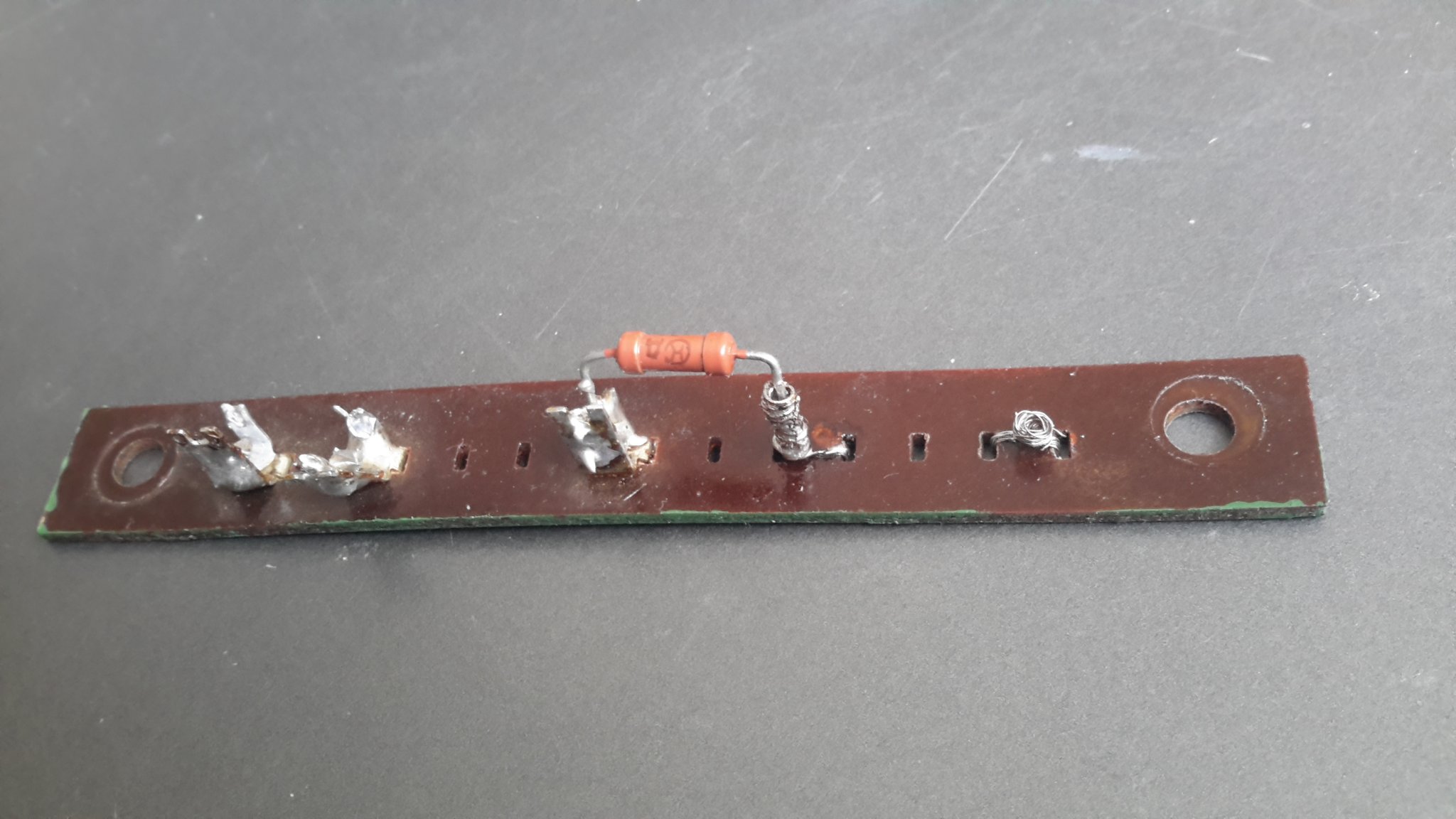

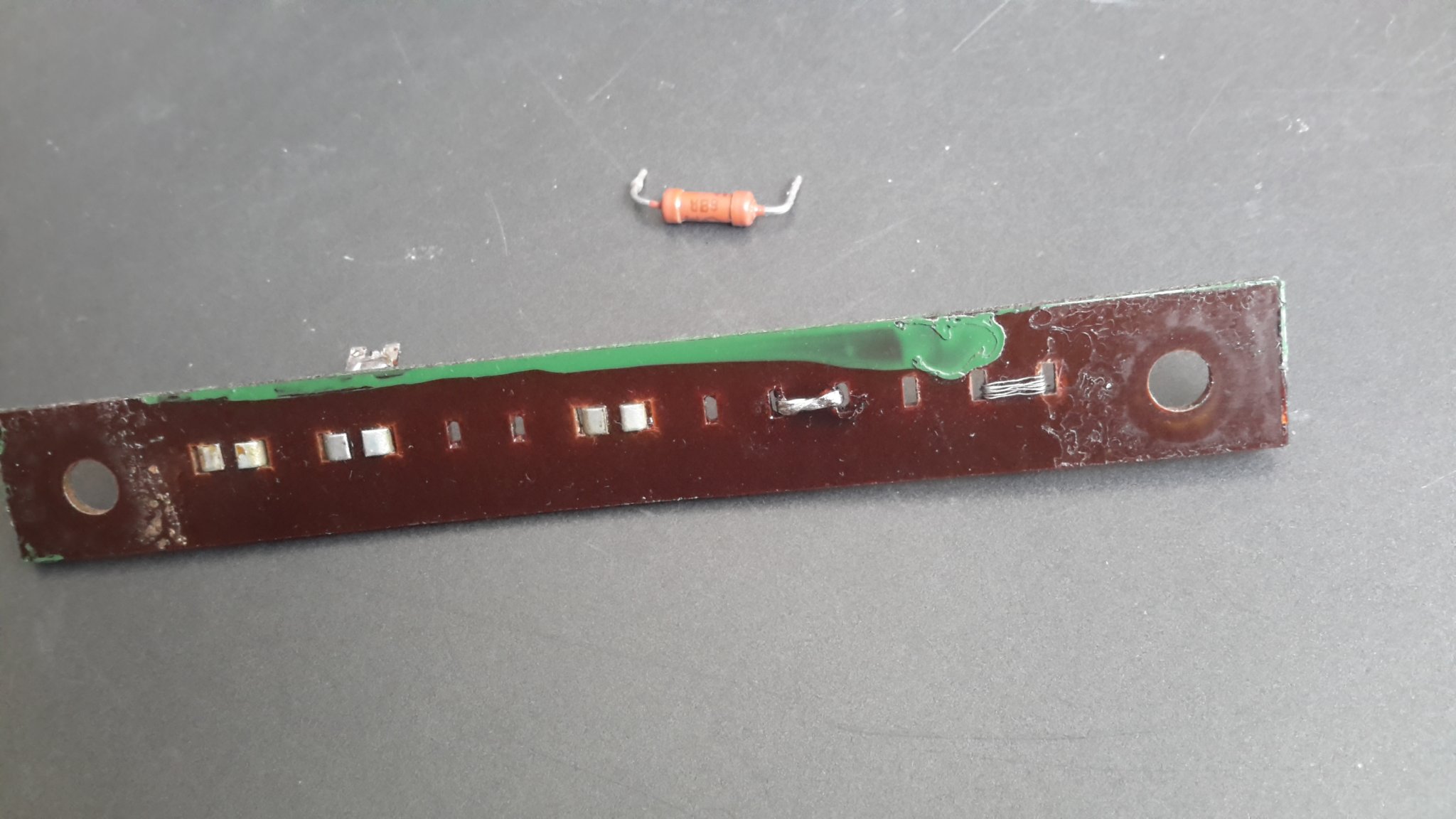

В качестве альтернативы крепления скобы/лепестка к плате, можно тупо пришить его к плате (или к панельке-гребенке примотать ) несколькими витками тонкого провода, подобно пуговице, и пропаять витки провода  ;D

Есть прочные аккуратные скобы с покрытием цвета меди, которые используются в качестве крепежа картонной тары,  удалив внешнее покрытие, убедился, что они хорошо паяются, имхо  вполне сгодятся в качестве альтернативы полоскам из консервных банок и пивных крышек  ;D

Ну и конечно можно использовать медный провод подходящего сечения, не сложно и свить или приплющить его, если требуются скобы с ушком или скобы плоского сечения. ???

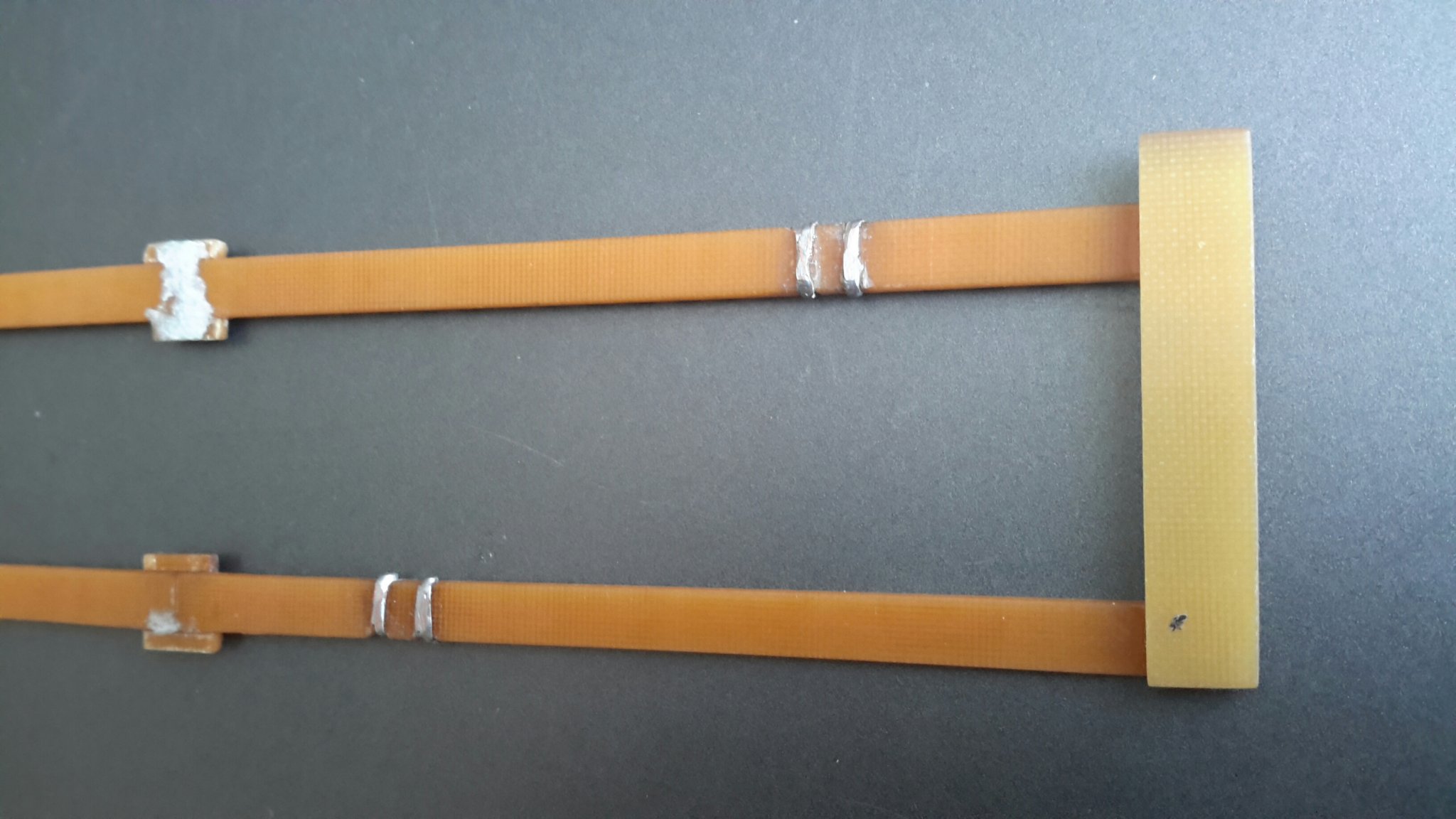

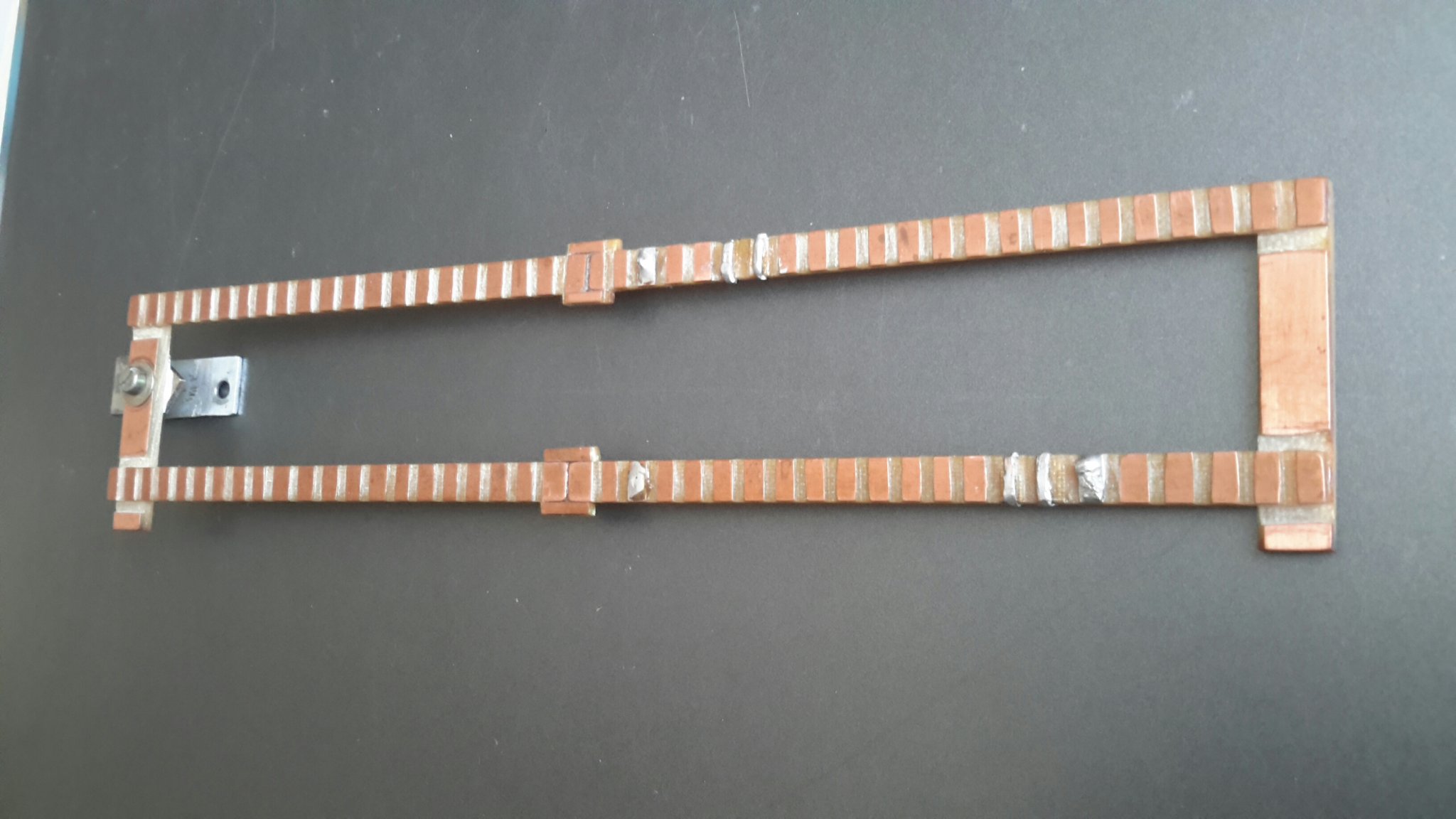

Из обрезков/полосок фольгированного или нефольгированного текстолита/гетинакса или любого подходящего диэлектрика можно склеить монтажную панельку в виде рамки ( на теплом ламповом жаргоне - "забор" ) Конструкция дает возможность плотного многоуровневего навесного монтажа, фольгированные контактные площадки не выдерживают многократной перепайки, поэтому , имхо лучше сразу делать их из жестяных скоб, провода, заклепок-айлетов,  турретов и тп.
« Последнее редактирование: Июля 21, 2021, 11:01:12 от surfin bird »
