Вообщем собираю усил (jcm800) и хочу сделать ppimv, но в сети нашел несколько схем. У ераса заказал поты на 1мег сдвоенные, а на схемах почему-то  250К, причем где-то все это дело связывают со смещением , а где-то нет. помогите разобраться в данном вопросе. как сделать правильно но с резисторами A1M.

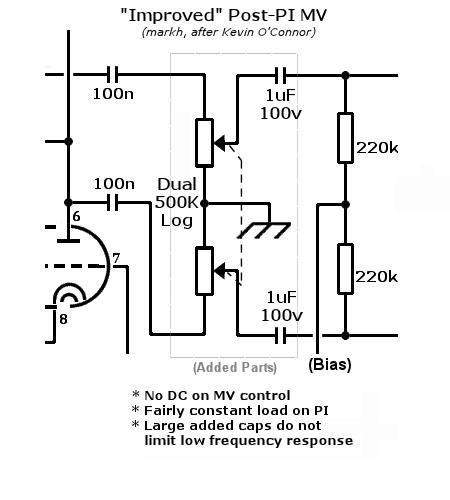

Nightmare, делай как на нижней картинке. Т.е. в схему вставь то, что в рамочке.

... и добавил:

Dying Fetus, можно посадить в схемах с фиксой земляные выводы потов на смещение и не добавлять конденсаторы. А можно сделать как на нижней картинке у автора.

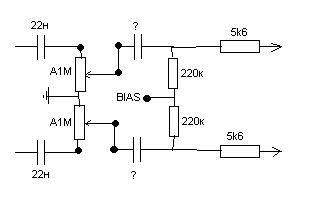

Для фиксированного так.
Кондёры можно 0,047-0,22 и даже больше, зависит от того что за усилок.
5,6к лучше оставить.
С более высокоомными переменниками  больший завал по ВЧ, но они и фи меньше нагружают(имхо).

Nightmare, конденсаторы можно и 100 нанофарад, как в рамочке, подбери на свой вкус. Остальное верно.

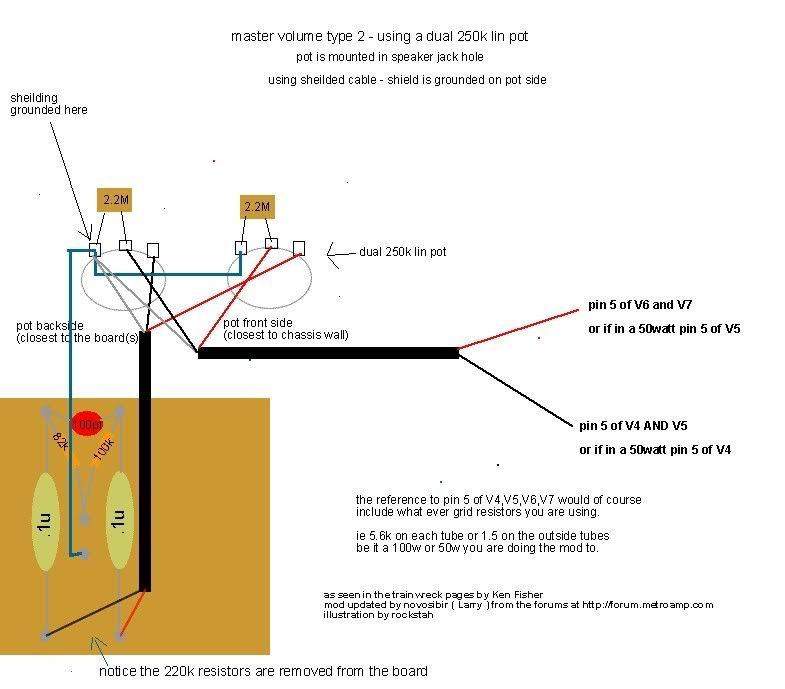

просто они еще удаляют и резики 5к6 как я понял, и 220к тоже убирают.  И добавляют шунт 2м2 зачем-то ...

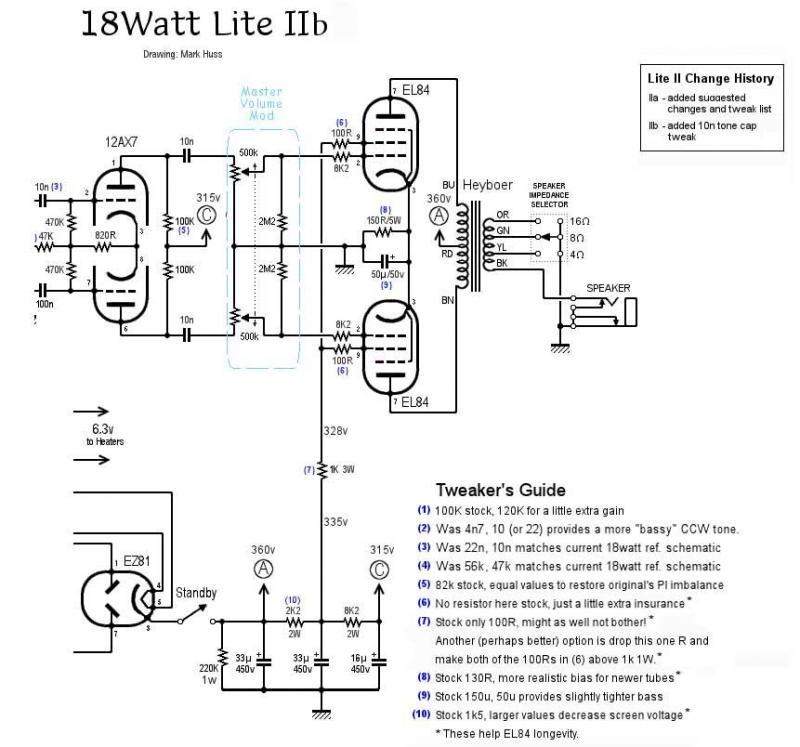

Там резисторы 5к6 не убирают, просто они правее по схеме и не показаны. Шунт 2М2 защищает от пропадания смещения при некачественном контакте движка потенциометра. 220к заменяются сопротивлением самого потенциометра.
Вообще рекомендую для твоей схемы зашунтировать потенциометр слева сопр-ми 470к и сопр-я 220к заменить на 330к, это будет больше соответствовать Маршаллу.

... и добавил:

Усилок JCM800 2204, получается зря я взял 1м? грузиться фазик слабо будет?

На самом деле фазик будет грузиться сильнее, т.к. нагрузка больше, но характер перегрузки изменится.

Перегруз в фазике возникает из-за входного сигнала, когда в ограничение начинает залазить на больших амплитудах. Резисторы не должны на это влиять, просто они являются нагрузками для фазика. Единственное на что могут влиять, то это на тембр ВЧ (мылить могут), хотя может и всё нормально будет.

Кондёры можно выбрать из ряда 0.047-0,47 мкф. Но чем больше ёмкость тем больше низов будет, вам нужно это послушать и подобрать подходящие, то что понравится больше.

... и добавил:

Пока писал, уже ответили ..

Ммм.. Наверное я не корректно выразился, когда говорил, что в "ограничение начинает залазить на больших амплитудах"    Имелось ввиду, что под действием входного сигнала фазик усиливает до тех пор пока не начнёт ограничивать.. Этот ограниченный сигнал мы и снимаем с его нагрузок. И чем нагрузка легче для него(высокоомная) тем большую амплитуду сигнала снимем. Не про ограничение по входу . Простите моё косноязычие

Слышал мнение, что проходные конденсаторы после ФИ можно ставить практически любые пленочные, хоть импортные аналоги К73-17 - не критично. Что народ думает по этому поводу?

Ден2, спасибо!
Веду кровопролитные бои с ЖАБОЙ

Тогда возникает вопрос: какие емкости ставить до и после PPIMV для Маршалло-подобного усилителя с парой 6V6 (6П6С) на выходе?    Roederstein MKT1813 пойдут?
