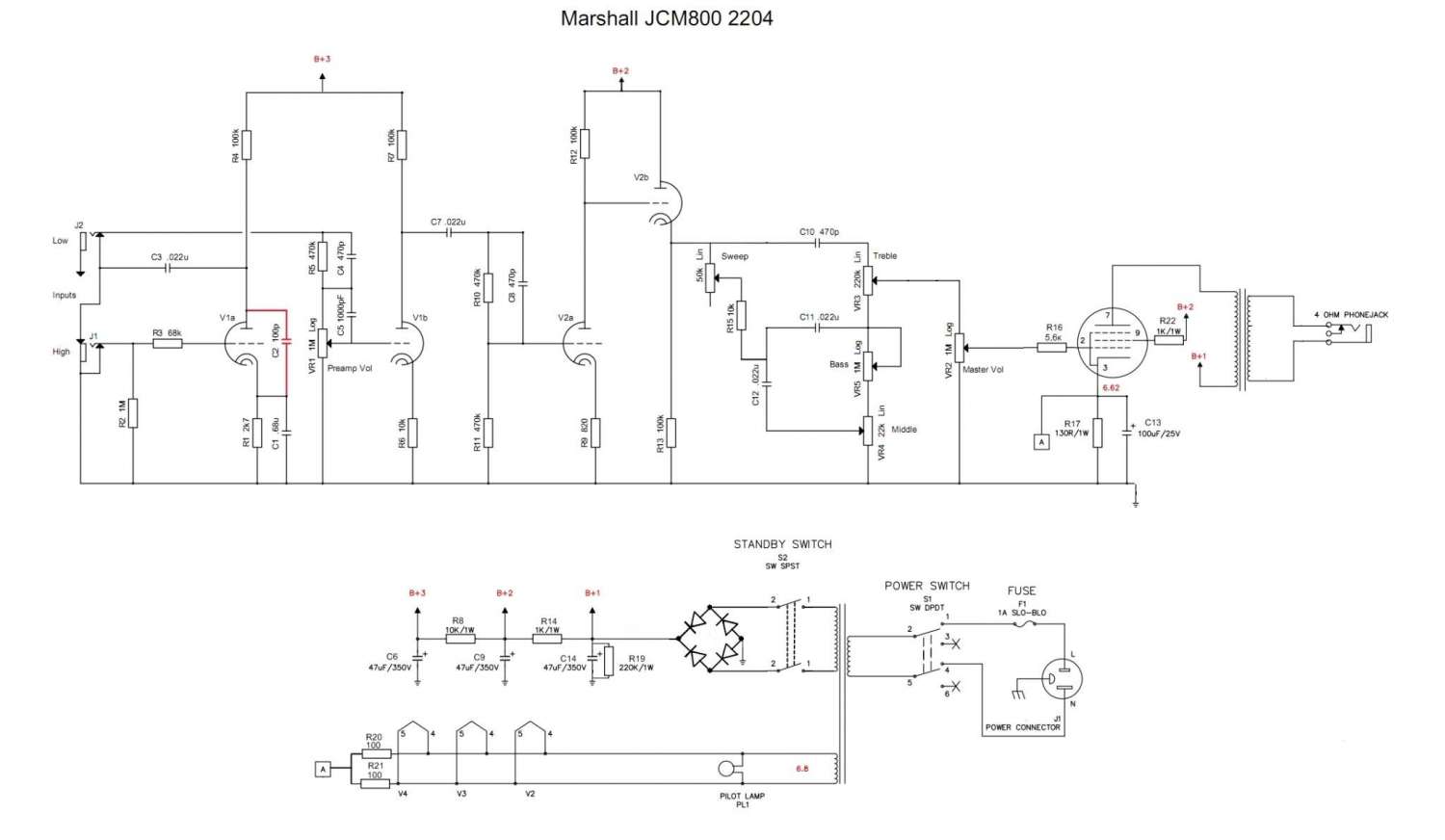

Добрый день господа, подскажите пожалуйста, на схеме, накал ламп через два резистора получается соединен с катодом выходной лампы, я думал что накал через резисторы нужно к земле цеплять, подскажите как правильно поступить в данном случае и почему на схеме накал подсоединен к катоду. Спасибо заранее.

моя схема под 6н2п и 6п14п на выходе потому что я нищеброд, и пушпулл для меня это слишком пока что)

Спасибо за схему, но я уже собрал  по своей) если не понравится пересоберу потом.
Собрать то собрал но не работает, подскажите что это может быть : при включении начинает сильно гудеть трансформатор силовой. В Чампе совсем не гудел, в динамике тишина до половины громкости а потом хаотичные щелчки и треск, на подключенную  гитару никак не реагирует, даже нет щелчков при втыкании кабеля.

Денис Бережной, вангую. Дело в монтаже. Разбирай, проверяй, собирай. Диодный мост можешь поменять сразу.

режимы всех ламп покажи (анод и катод от земли)

"это не JCM 800, а какое то какашка" - собственно жсм800 это только пред, так что пред тут как раз жсм800, по поводу "какашка" - схема оконечника содрана с хайоктана, дак вот эта "какашка" (с предом от жсм800) звучит в разы музыкальнее, чем с родным предом.
""по приведённой тобой схеме звука марша 800-го не будет и близко. Будешь разочарован." - как для первой сборки вполне, не будет рыка маршала, не будет драйва, который имеем от жсм800, учитывая даже, что он лоугейн. Но звук вполне таки, соглашусь что для выходного каскада СЕ должен быть пред, разработанный под этот же СЕ. Я собирал эту "какашку" - изменял только номиналы ТБ, немного ридавив ВЧ, потому как было слишком много ядовитых высоких. Скажу еще, что грелся этот усь любыми примами (бусты, оверы, дисты) просто отлично, в отличии от того Корнфорда Арлекина, который разработан как однотакт.
З.Ы. На гитар-гире, все мои сэмплы, что я положил, в этот усь. С тубскримером - https://guitar-gear.ru/forum/topic/128-ibanez-ts-9-tube-screamer/page__view__findpost__p__97882 Dod250 - https://guitar-gear.ru/forum/topic/80-dod-overdrive-250/page__view__findpost__p__99055 G2d Morpheus - https://guitar-gear.ru/forum/topic/960-g2d-morpheus/page__view__findpost__p__97071 Везде в начале чистый уся (если можно это так назвать, лоу вход не делал)

На лампах в порядке схемы -

4) анод 340в катод - 332в - чувствую тут что то не то.

на лампе а-к ничерта нет
все перепроверь у ней в обвязке (выдерни лампы все что до и после и проверяй)

двух резисторов по 100 ом об землю, будет достаточно.

не будет достаточно - слишком много гейна в преде - будет куча фона. так что надо на катод. а лучше вообще от анодного делитель и по фен шую вольт на 50-70, плюс говорят от этого польза катодному повторителю, лампа дольше жить будет
