Автор Тема: Вопрос по трансформаторам: ТН в качестве выходного  (Прочитано 13252 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
Вопрос по трансформаторам: ТН в качестве выходного
« : Ноября 13, 2009, 00:06:54 »
Всем добрый вечер. Мне в руки попало несколько трансформаторов. Приговор одному из них (ТС-160-2) я уже вынес - пускай полежит, в крайнем случае сгодится. Осталось еще несколько зеленых, в том числе ТПП 287, ТН 7, ТН 56. Выкинуть жалко. Вопрос к знающим людям: можно ли их использовать при создании лампового усилка? Например, мне попалась информация, что ТН можно использовать в качестве выходного. Конечно, сунуть можно что угодно куда угодно, но результат таких экспериментов не всегда не всегда радует... В общем, если у кого-то есть опыт использования вышеупомянутых трансов в гитарном усилителе, пожалуйста, поделитесь опытом.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #1 : Ноября 13, 2009, 01:05:12 »
ТН врятли, а вот ТАНы совали. ТН нельзя потому что для ПП нада две симметричные обмотки, у ТН всего одна. А в СЕ он не годится, так как у железа нет немагнитного зазора.

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #2 : Ноября 13, 2009, 01:26:11 »

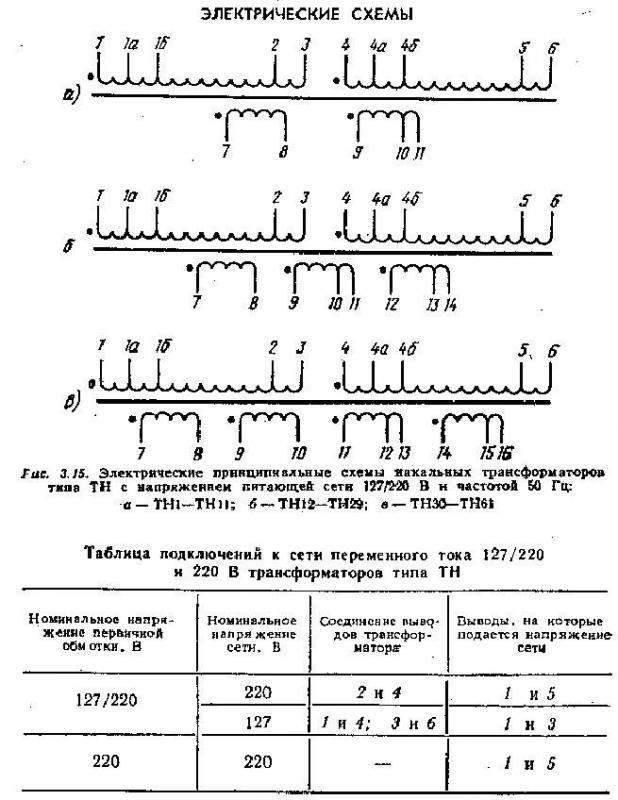

Извиняюсь, забыл прикрепить

Оффлайн maddest_loki

  • Завсегдатай
  • ***
  • Сообщений: 483
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #3 : Ноября 13, 2009, 01:56:33 »
Посмотри на сайте "Любимые лампы". Если не ошибаюсь, товарищ Комаров там выкладывал информацию по использованию ТН в качестве выходников. Мой кум даже спаял что-то, помнится, по его схемам, и оно даже неплохо звучало, по его словам.
Вот, ссылку нашел - http://www.radiostation.ru/home/usilitel.html

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #4 : Ноября 13, 2009, 07:20:19 »
ТН только в накал... или питать какие нибудь микросхемные и транзисторные конструкции....

ТАН можно найти подходязщий, правда сейчас вообще стало с нимим туговато.

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
Re: Вопрос по трансформаторам: ТН в качестве в
« Ответ #5 : Ноября 13, 2009, 11:50:47 »
Мысли вслух: а может попробовать перемотать... Первичка на 220 на каждом из них уже есть...  ???
Вот до чего жадность доводит. Если по уму, то выкинуть их и не париться

Цитата: el-doctor от Ноября 13, 2009, 07:20:19
правда сейчас вообще стало с нимим туговато.
У меня в городе со всеми комплектующими туговато (мягко выражаясь). Сейчас заканчиваю собирать свой первый ламповый усилок, в магазине смог купить только 1/3 еобходимых деталей. Еще треть выпаяна из техники притащенной с помойки
« Последнее редактирование: Ноября 13, 2009, 11:57:22 от ser8526 »

Оффлайн Chukл

  • Новичок
  • *
  • Сообщений: 56
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #6 : Ноября 13, 2009, 15:05:22 »
У меня ТН-41-127/220-50 стоит в качестве выходного в однотакте, звучит явно лучше, чем ТВЗ1-9 от телека, такчто можно смело юзать, и на двутакт тоже можно приладить.

Только  ТН, который просто 220, в двутакт не сгодится, потому что у него первичка одна, а ТН-127/220 пойдёт, так как имеет 2 первичных обмотки
« Последнее редактирование: Ноября 13, 2009, 15:18:21 от Chukл »

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
Re: Вопрос по трансформаторам: ТН в качестве в
« Ответ #7 : Ноября 13, 2009, 16:15:23 »
Chukл,  :) благодарю за информацию. Можешь подениться подробностями: что за усь, какая лампа на выходе, схема подключения транса, сколько ом динамик?
Полагаю, многим было бы интересно услышать сэмплы...  :rolleyes:

Оффлайн iceknight

  • Завсегдатай
  • ***
  • Сообщений: 273
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #8 : Ноября 14, 2009, 01:25:09 »
На radiostation.ru есть описания как ТН и ТАН на вых применяли. Но это все лажа так как и снизу и сверху режется нехило. СОсбвтенно если ты в Украине живешь я могу тебе изготовить выходник недорого.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #9 : Ноября 14, 2009, 01:43:42 »
iceknight, комерсант ептыть :)

Оффлайн ser8526 Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 467
Re: Вопрос по трансформаторам: ТН в качестве в
« Ответ #10 : Ноября 14, 2009, 02:00:36 »
iceknight, благодарю за предложение, но от меня до Украины больше 1000 км строго на юг => ближе в Москве заказать.
"и снизу и сверху режется нехило" - это ты про частотную характеристику или субъективное восприятие? Извини что путано выражаюсь, но ты же понимаешь, что если оценивать объективно, то ч/б фотография, ламповый перегруз, Харлей Дэвдисон и многие другие стильные штуки - явления технически несовершенные. Но некоторым они нравятся, и потому имеют право на существование.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #11 : Ноября 14, 2009, 02:15:33 »
ser8526, это к трансам не относится..... Лучше закажи нормальный выходник и не выдумывай велосипед, или намотай сам. Там главное терпение и высшей математики там нету.

Кстати iceknight, возможно я пробью н3-е лм-ки.

Оффлайн iceknight

  • Завсегдатай
  • ***
  • Сообщений: 273
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #12 : Ноября 14, 2009, 23:22:57 »
Да вроде по частотке.

2 Slipknot А я уже пробил 10 штучек по доллару :-Р на ХФ надо чаще бывать)) Поделюсь если надо будет...к товарищу PCB21 они едуть. Кстати есть предложение купить на 2-3 человек 88 штук TOMY A200K - 310 грн. В Харькове. Хотя может это и дороговато за опт.

Оффлайн NICK1976

  • Новичок
  • *
  • Сообщений: 17
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #13 : Ноября 16, 2009, 16:38:31 »
Цитата: ser8526 от Ноября 13, 2009, 00:06:54
Всем добрый вечер. Мне в руки попало несколько трансформаторов. Приговор одному из них (ТС-160-2) я уже вынес - пускай полежит, в крайнем случае сгодится. Осталось еще несколько зеленых, в том числе ТПП 287, ТН 7, ТН 56. Выкинуть жалко. Вопрос к знающим людям: можно ли их использовать при создании лампового усилка? Например, мне попалась информация, что ТН можно использовать в качестве выходного. Конечно, сунуть можно что угодно куда угодно, но результат таких экспериментов не всегда не всегда радует... В общем, если у кого-то есть опыт использования вышеупомянутых трансов в гитарном усилителе, пожалуйста, поделитесь опытом.


В принципе возможно такое. Собирал как-то ультрабюджетный ЖСМ800 по принципу "я его слепило из того что было". Там силовик - неперемотаный ТС180-2, на выхлопе ТАН 44-127\220-50. Все на дешевой комплектухе, но на удивление неплохо зажужжало. Сэмплы уже не найду, а фотки сего шедевра остались.

http://www.onlinedisk.ru/image/269064/IMG8003.jpg
http://www.onlinedisk.ru/image/269067/IMG8004.jpg
http://www.onlinedisk.ru/image/269074/IMG8005.jpg

Клиент, которому этот девайс делался, доволен, как слон :)

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: Вопрос по трансформаторам: ТН в качестве выходного
« Ответ #14 : Ноября 16, 2009, 18:57:10 »
iceknight, Тому интересно, скажи а остальные ты где берешь?
