Привет всем!

Валяется у меня дома трансформатор ТС-180-2. По картинкам из справочника выходит что нехитрыми действиями можно скоммутировать обмотки и получить пару обмоток по 103 Вольта. Достаточно ли это для питания небольшого SE (Hi-Octane задумал) или не стоит и пытаться?

По оригинальной схеме дальше идут 2 диода 4007 и кондеры...

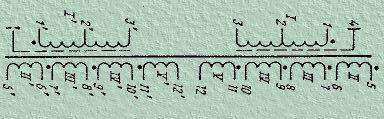

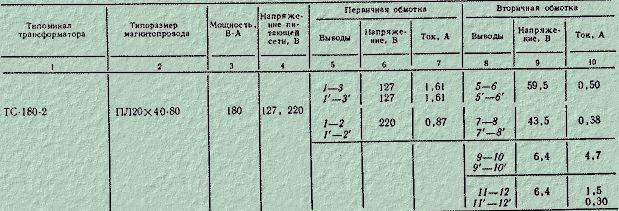

Добавил во вложения данные транса и схему Hi-Octane.

у этого трансформатора надо соединить все высоковольтные вторичные обмотки. после диодного моста будет 310 вольт.
по току анодки - хватит на JCM800 при использовании 6п6с/6п3с/6п1п в выходном каскаде
накала тоже хватит. причём с запасом.
у этих трансформаторов единственный минус-из этого железа выжато максимум на что оно способно, следовательно будет гул и возможно фон

включать обязательно с предохранителями! 2-3А должно хватить (а меньше иногда выбивает при включении)

2tifo: все с чего то начинают
