Shrila, мощность выходного 5 ватт, а гугл выдает только 18вт маршалы

... и добавил:

Может кто нить подкинет схему на двух лампах на 5 ватт под данный трансформатор

Почитай вот эту тему.

Еще вопрос, можно ли схему выше применить в качестве гитарного оконечника?

Интересно, читая иногда форумы по ламповому аудио, мне никогда не попадались сообщения с вопросами типа, можно ли применить схему гитарного усилителя для прослушивания винила...
За то тут периодически появляются желющие воткнуть гитару в телевизор
Неужели мало гитарных схем, если всё придётся собирать с нуля

Если б выходник был мощнее, я бы не парился и собрал маршал 18.

Ты хотел сказать, что собрал бы усилитель по схеме маршалл 18W? А что мешает его собрать и заставляет париться? Всё равно же не найдешь схему маршалла с трансформатором от радиолы. Поэтому собирай по схеме маршалла, а выходной каскад с расчётом на свой транс. Выясни на какую мощность он расчитан и какое напряжение на него подавалось в радиоле. Соблюдай эти условия и всё.

runing,Мощность 5вт, напряжение 270. Мне нужен просто оконечник и все. Если б я мог все рассчитать, то не создал бы данную тему.

Тебе нужен только расчёт номинала катодного резистора выходных ламп, остальное собирай по схеме. Предварительно поставишь резистор 120ом - 5 ватт. После первого включения. нужно будет произвести замеры напряжений на анодах и катодах и исходя из них пересчитать номинал резистора. Но думаю, что он не будет сильно отличаться. Так что смело собирай и не парься

Там в оргинальной схеме, на вторые сетки выходных ламп, подаётся наряжение через один общий резистор 100ом. Рекомендую изменить это место и подавать напряжение через раздельные резисторы 1к каждый.


... и добавил:

Стоп-стоп... У тебя транс от радиолы на 5-ватт? Или это тебе нужен оконечник на 5-ватт? Какой оконечник у радиолы, двухтактный?

Двухтактный, мощность транса 5ватт

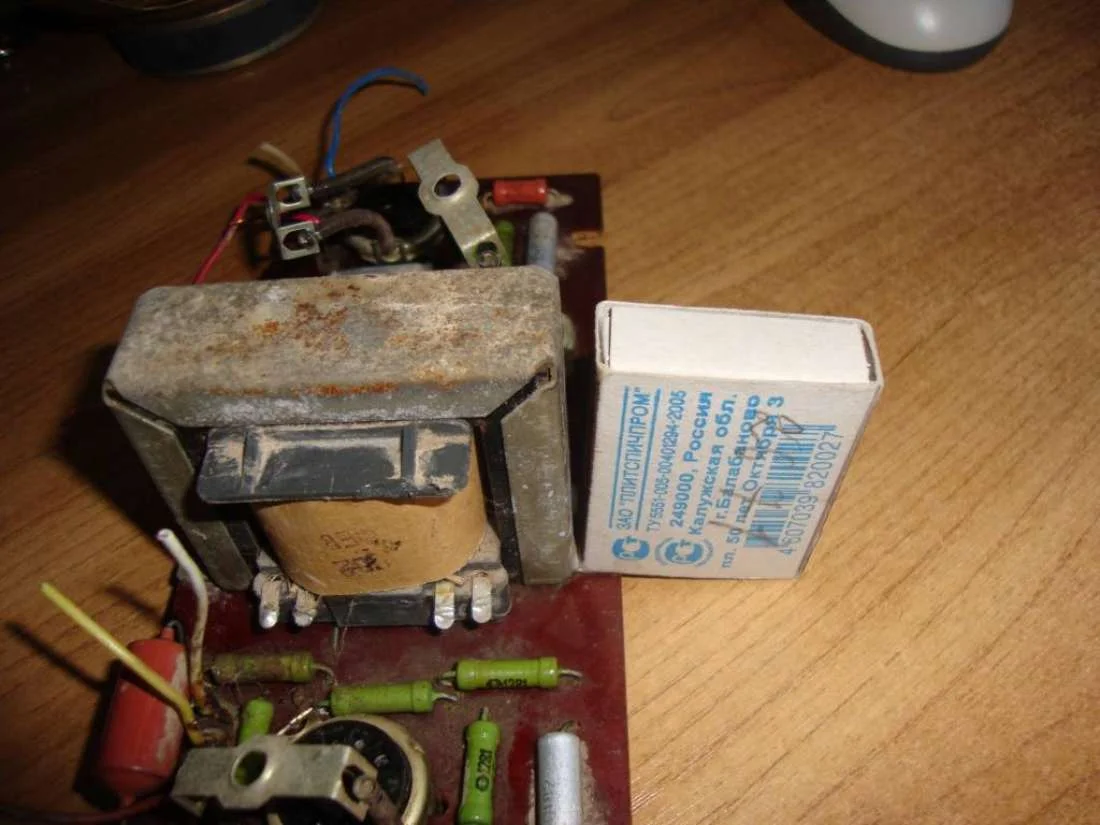

Пара 6П14П. По какому признаку ты определил мощность 5ватт?
Я думаю тут минимум 10ватт.

runing, по сечению магнитопровода выходит 7.7вт. В инструкции сказано 5.5вт.

Да уж... С таким трансом вряд ли удастся получить мощный гитарный саунд
Попробуй найти хотя бы ТВЗ-1-6

Timick, помница, ковырялся я с маломощными усилками и была схема на н1п под приведёнку в 10 кОм. при желании в там можно попробовать взять этот транс

Vitallka, не ПП был. транс то под ПП
