Для типовой точки 250в 100ма разница всего в 3 вольта -

Я не очень понимаю эти графики
Какой ток покоя устанавливать для них при напряжении на анодах 455в?
Для обычной EL34 я смотрю по калькулятору, а EL34L в калькуляторе нет.

Мощность на аноде ЕЛ34Л такая же, как и у обычной ЕЛ34, поэтому ставится тот же самый ток. Ну а сколько там вольт смещения будет - дело вторичное.

А ну тогда всё верно, я на напряжение смещения вообще редко смотрю, только ток покоя проверяю.

ищи, должен быть номер модели на задней панели... или на плате напечатан

по нему отыщещь и схему

Billy_Rock, как минимум менять все электролиты и возможно лампы. Потом выставив смещение на новых лампах, слушать не прошёл ли зудосрач.

разобрал - глянул.
Там выпаяны диоды которые перед потцем громкости. Интересно, как они влияют на звук? Я так понимаю, они фокусируют перегруз, он более четкий с ними?

Помогите найти фото внутрянки этого ампа. у меня версия которая без микрухи, и нумерация деталей отличается по схеме.
А какой-то идиот (который копался до меня) налепил левых номиналов куда не следует, поставил вместо ТБ кондер 0.1Мкф, и некоторые детали судя по всему выкинул, а некоторые добавил.
С горем пополам я запустил этот амп, в принципе все работает и ТБ оживил, но в некоторых номиналах сомневаюсь. Стало получше. Но в некоторыхъ номиналах сумлеваюсь. Если есть у кого фотка-буду признателен, дабы сравнить то что у меня есть.

Billy_Rock, http://www.onlinedisk.ru/file/699789/

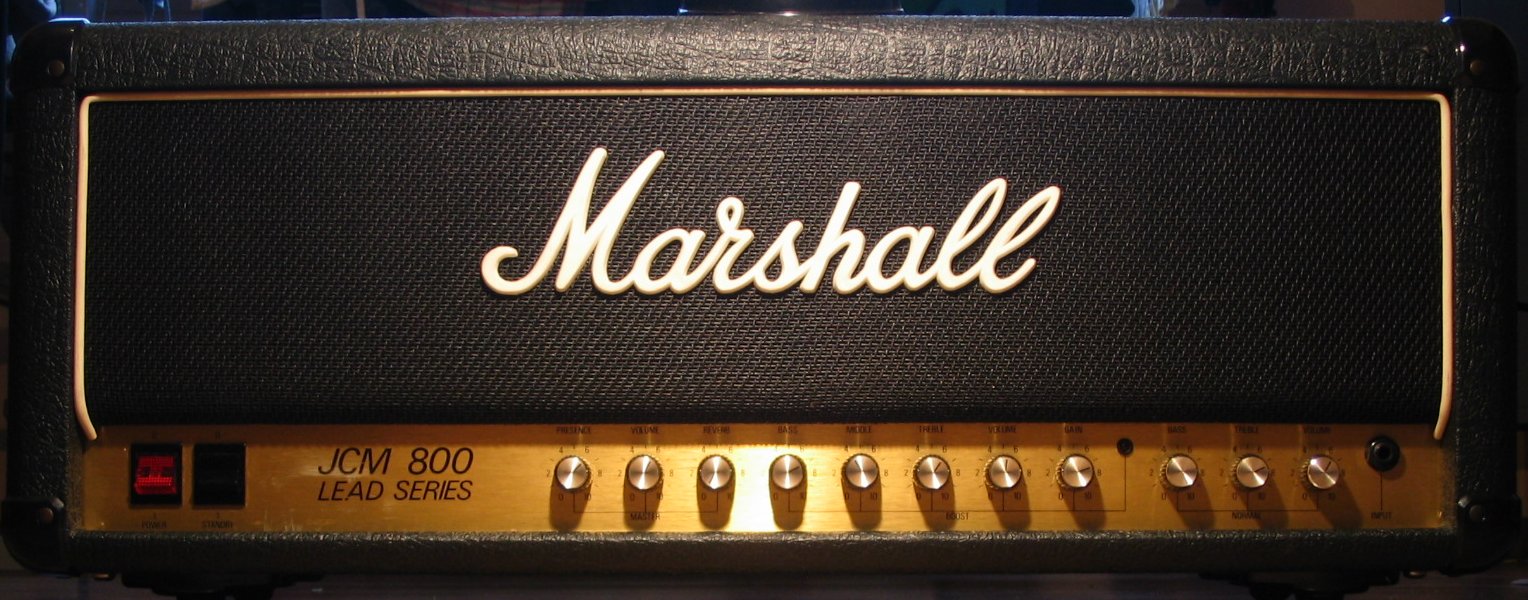

Большое спасибо, мужики, за фотки, ссылки и помощь. Восстановил таки 800-й до оригинального состояния. Хорошая штука.Но не по мне. Мутноватый у него перегруз. фуззоватый что ли. Без грелки не подходит мне. В принципе стало похоже на то, что я раньше собирал. и как раньше, остался недоволен пассивным ТБ, и невнятным перегрузом, больше кранчевым чем мясным. Но клин - без нареканий.
Кстати, подпись на плате что на фотоruning, а, один в один такая же что на моей плате.
Так что легенда оказалось не такой уж легендой. обычные кондеры, ипонские разъемы, китайские резисторы, много пыли и печатная плата. и диоды в ограничении)
