Доброго времени суток, вот попал мне в ремонт усилитель Grand 300. И вот возник ряд вопросов, ( так как с лаповой техникой ещё только начинаю знакомиться, да и всю остальную радиотехнику за 10 лет изрядно подзабыл ) может кто-то из опытных и знающих людей поможет?
Схем на него в интернете практически нет, а те что и есть, или местами противоречат друг другу, или может выпускались с небольшими различиями. Решил срисовать схему с прямо с усилителя, вот.
Выходные лампы 6П44С. 8 штук, по 4 в плечо, на схеме рисовать не стал. Выход, 300W на 4 Om.
Сам усилитель был изрядно кем-то перекопан, некоторые дорожки оторваны или перерезаны, вместо них напаяны перемычки из проводов, практически все резисторы и конденсаторы припаяны навесным монтажом со стороны дорожек, поэтому возникают сомнения в правильности срисованной схемы, а так же в номиналах резисторов и конденсаторов.

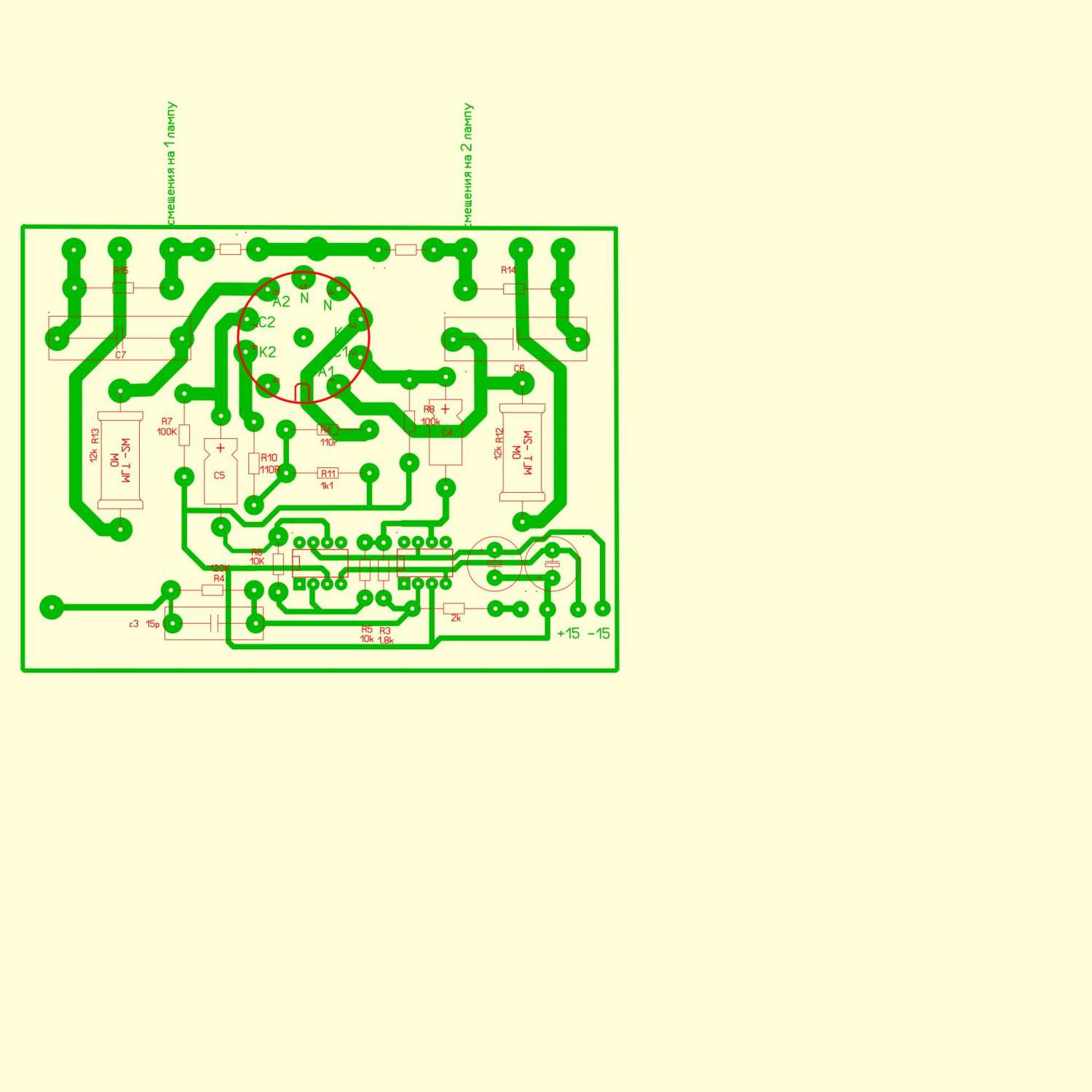

На микросхемах если я правильно понял, собран фазоинвертор, сигнал с которого усиливается лампой 6н6п. Может ну его, выкинуть и собрать полностью ламповый? Все равно ведь буду новую плату плату травить.
Если я правильно понял, на некоторых гитарных усилителях делают регулируемую ( отключаемую ) обратную связь. Что она дает? Имеет смысл её применять в этой схеме? Планируется использование как голова для бас гитары.
И теперь самый больной вопрос, по выходным лампам, стоят 6П44С, 2 из 8-ми не работают, остальные худо-бедно пыхтят. Новые нигде найти не могу, б.у. только проблематично. В принципе можно 6П36С поставить, но в какую сторону это скажется на звуке и мощности? Кроме того хотелось бы сделать регулировку смещения, желательно для каждой выходной лампы. Но как его правильно сделать, и как вообще лампы подбирать в пары, я пока толком не понял. Если можно схемку с объяснением для недалеких?
