Любовь к малым формам продолжается, решил сделать свою мечту JCM 800

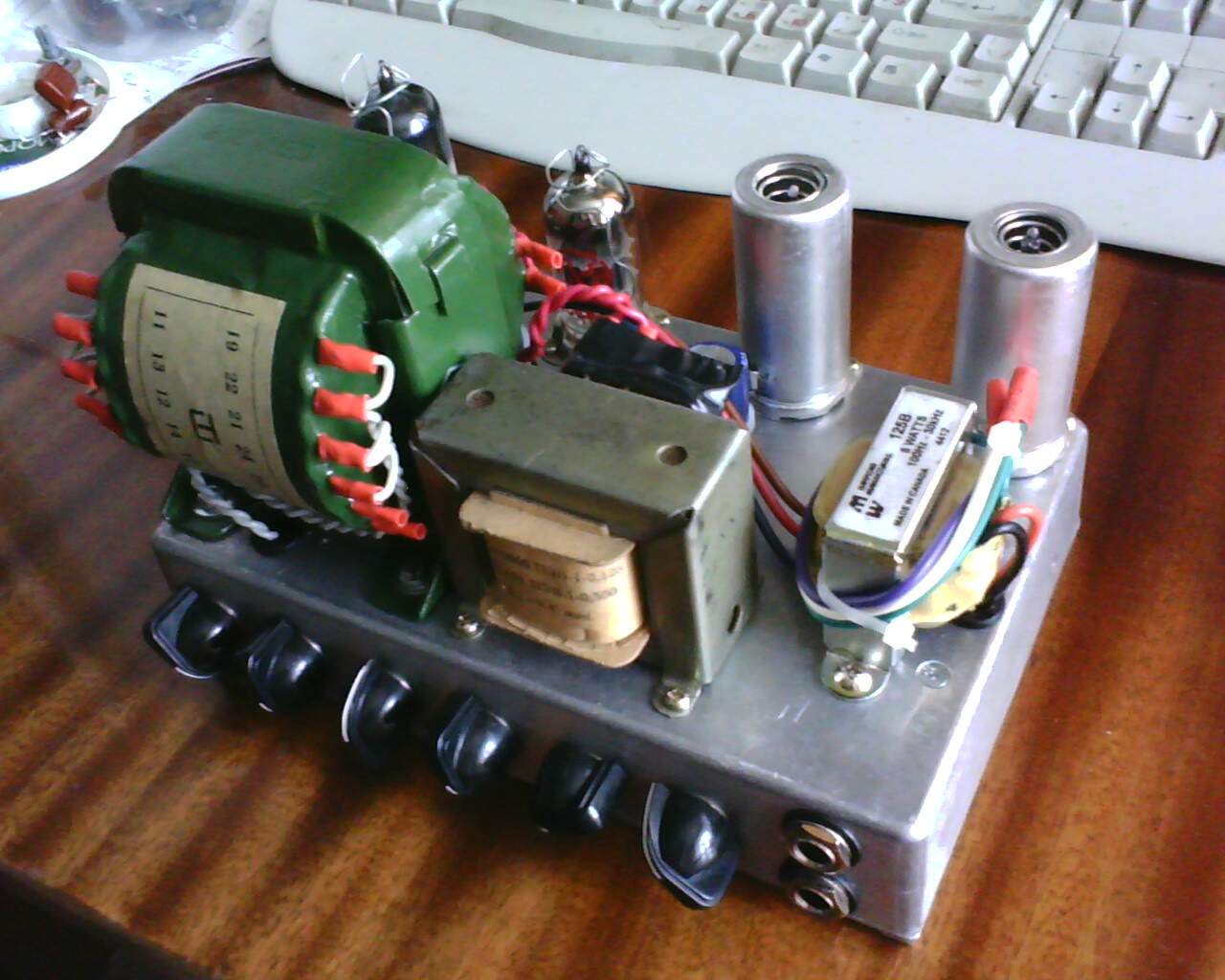

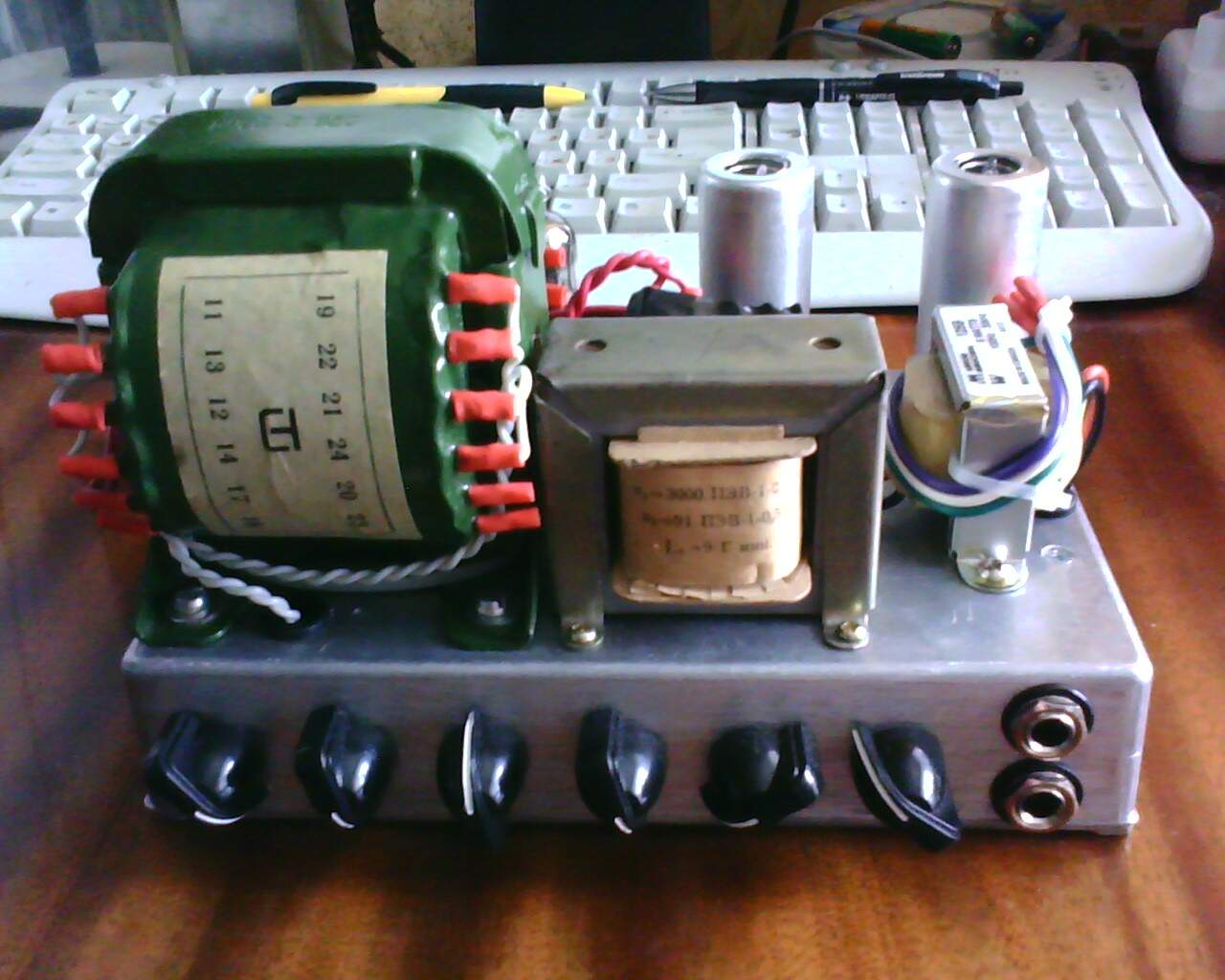

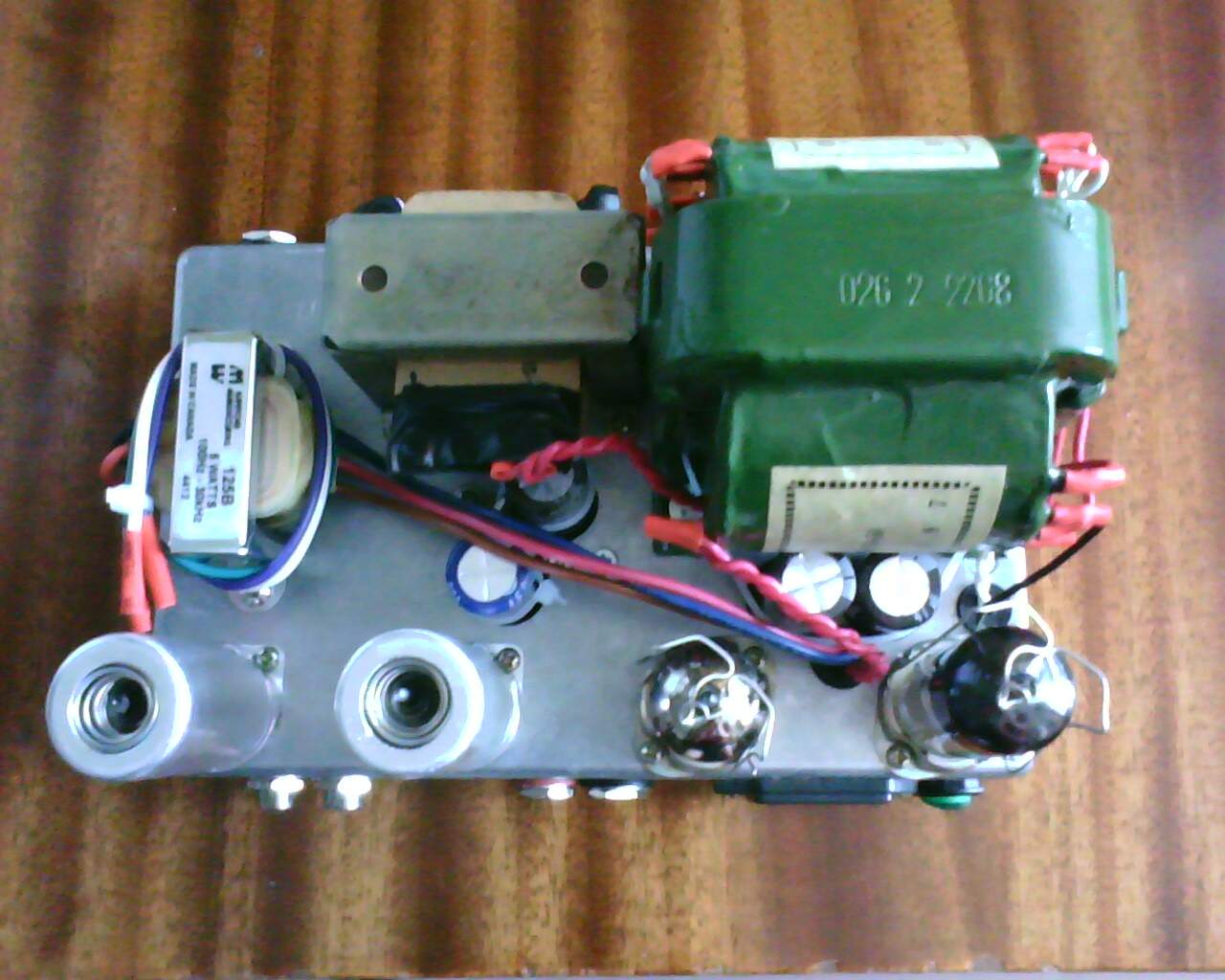

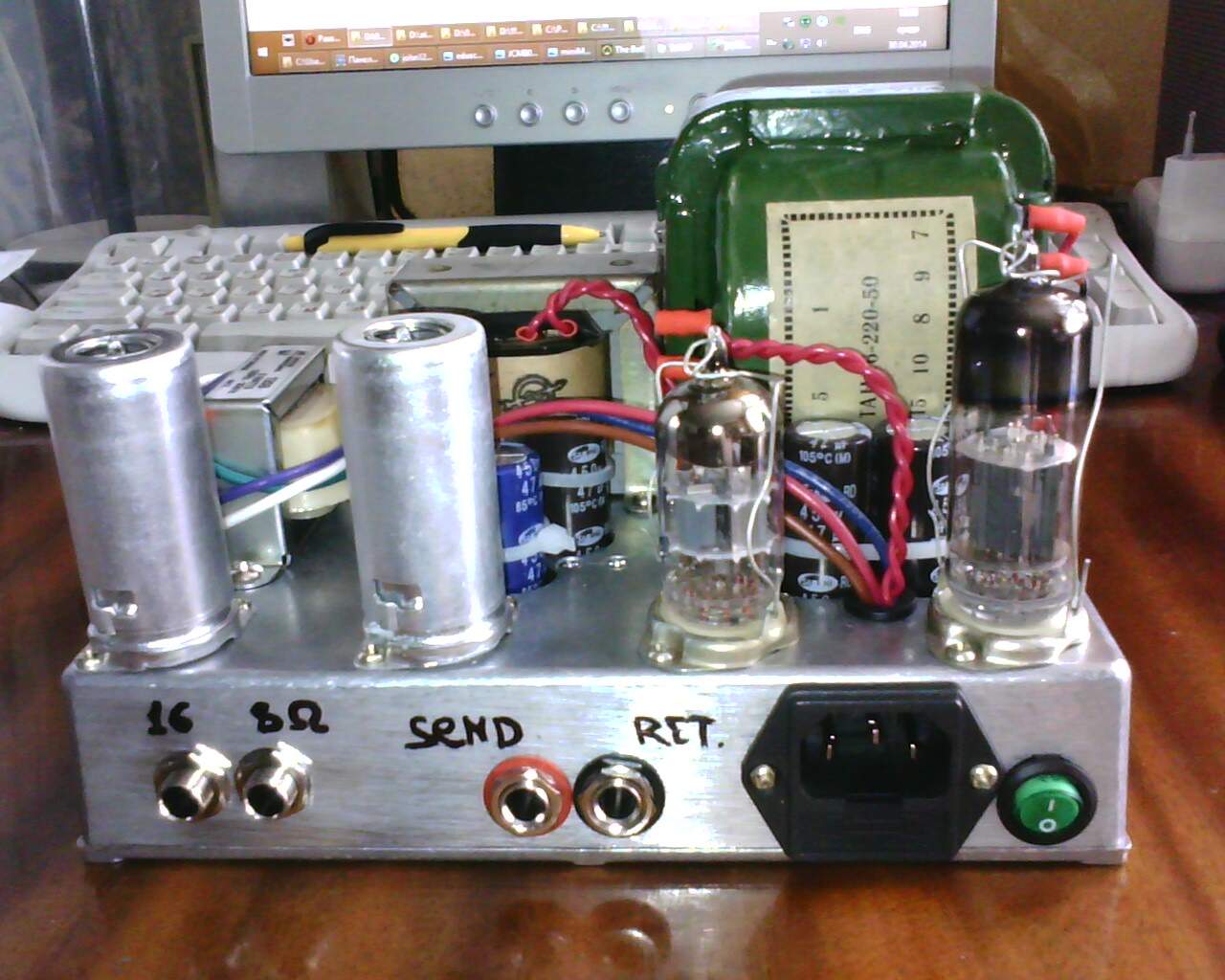

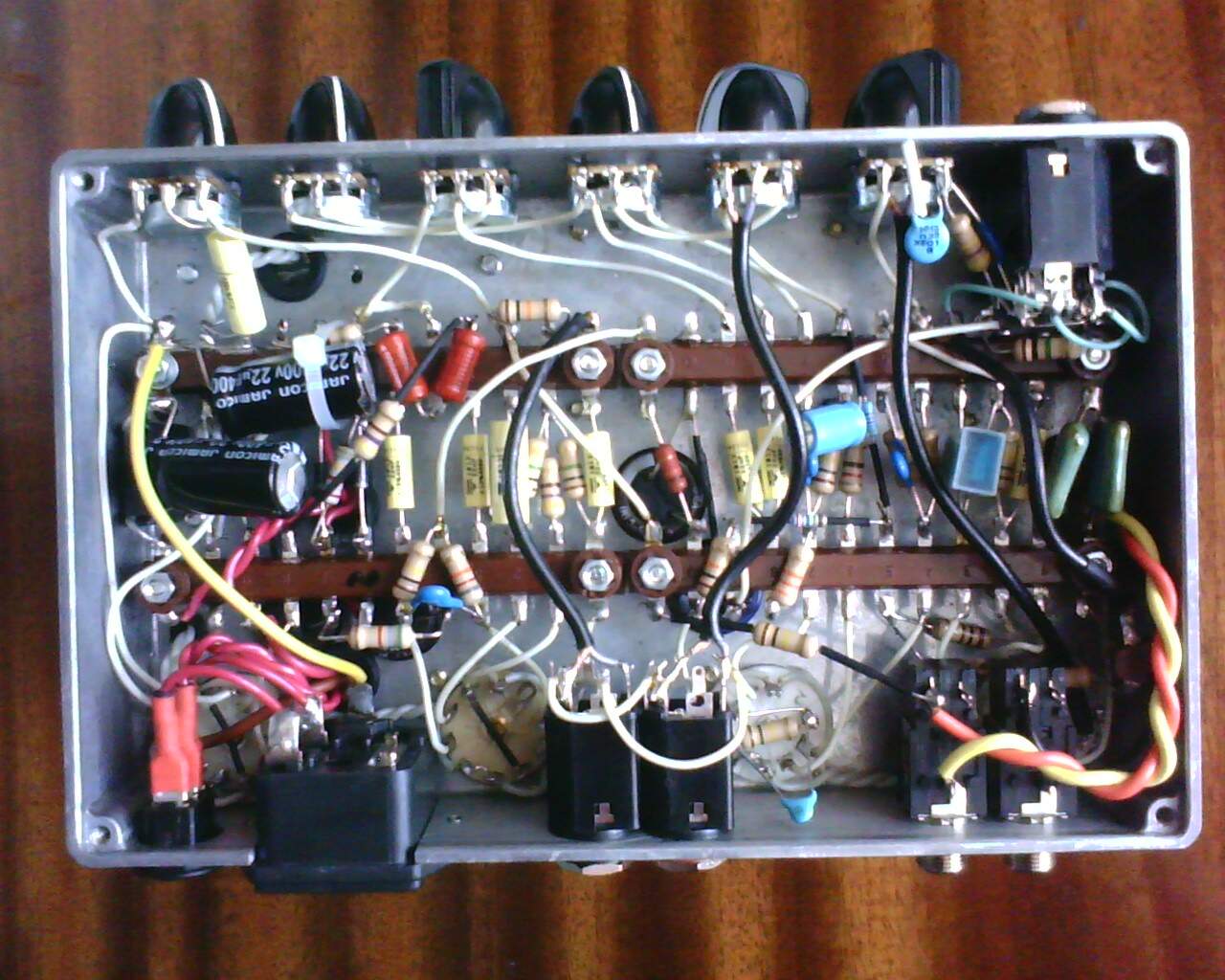

,но в маломощном и малогабаритном исполнении, т.к. я сейчас не играю в больших и громких группах. Пред по схеме JCM 800, комплектуха вполне по феньшую: лампы JJ ECC83S, конденсаторы Roederstein MKT1813, резисторы Xicon Carbon Film 1W, потенциометры Альфа 16мм, электролиты правда Jamicon. Напряжения в преде соответствуют известной схеме от Марка Хасса с картой напряжений. Оконечник от минимода Тимона на двойном триоде 6Н6П и трансе Хаммонд 125В, за что ему огромное спасибо, звучит хорошо, для диванных дел самое то. Всё это хозяйство в лучших традициях знатных трамбовальщиков разместил в стандартном корпусе GAINTA G0477 187х118х38мм. В качестве дросселя трансформатор ТВ-ЗШ. Силовой ТАН-26, пред и фазоинвертор через диодный мост из 1N4007 запитал от обмоток 355В-25В-25В, на аноды выходной лампы через другой мост от запараллеленных обмоток 200В. Планирую ещё запилить корпус из ценных пород дерева, для небывалой красоты и для того, чтобы спрятать советские трансформаторы

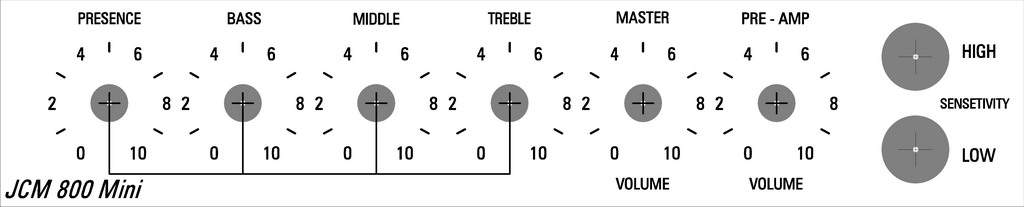

Морду нарисовал, но ещё не сделал. Ну, в общем спрашивайте, если что интересно или ругайтесь, только не сильно.
