В заводском исполнении в «квакушках» VOX V847 и др. отсутствует индикатор включения эффекта, что может вызывать некоторое неудобство при эксплуатации. Так же наблюдается эффект некоторого изменения уровня сигнала и тона при добавлении «квакушки» в цепь сигнала сразу после гитары с пассивными звукоснимателями. Это обусловлено низким входным сопротивлением схемы эффекта. Предлагаемый вниманию мод устраняет перечисленные недостатки. Для этого потребуется заменить имеющуюся штатную кнопку с одной группой контактов (3 вывода) на аналогичную. Но с 2-мя группами контактов (6 выводов). Еще лучший результат можно получить использованием кнопки с 3-мя группами контактов используя одну группу для управления светодиодом, вторую и третью –для полного исключения схемы эффекта из цепи сигнала. Но, поскольку, в данное время кнопки с 3-мя группами получили меньшее распространение в данном моде будем использовать более доступную кнопку с 6-ю контактами. Для устранения второго недостатка добавляем повторитель на полевом транзисторе между входным гнездом и входом штатной платы.

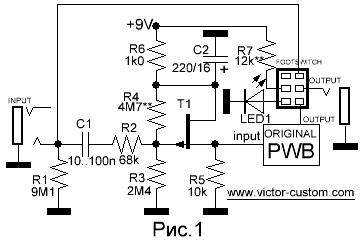

Начинаем мод с замены штатной кнопки на новую с 6-ю контактами, проводники перепаиваем со штатной кнопки на одну группу новой кнопки в соответствии со схемой на рис.1.
Далее собираем схему согласно рис.1. В качестве Т1 можно использовать любой подходящий низковольтный маломощный полевой транзистор предназначенный для работы в цепях звукоусиления.
Резистор R1 можно исключить. Резистором R4 подбирается напряжение на верхнем выводе резистора R5 в пределах 4..5V. Резистор R7 регулирует желаемую яркость свечения светодиода.
Подобным способом можно доработать и другие модели.
