Трансы надо в ТВ искать, а не в радиоточках.

Я вообще не советую их использовать. УГ. Маленькие, несчастные трансы, рассчитанные на сопротивление 2-3 Омного динамика.
Нормальный выходной трансформатор должн иметь нормальные размеры.
От выходного трансформаторы многое зависит, именно трансформатор является основным источником нелинейных и частотных искажений и ограничивают как полосу пропускания усилителя, так и минимально достижимое значение коэффициэнта нелинейных искажений (КНИ). Используя материалы журналов, можно привести результаты небольшого рассчета, которые говорят о том, что для того чтобы усилителдь развивал весь необходимый спектр требуемых нами частот, а это как правило проблемотично на низких частотах из за высоких потерь сигнала,  необходимо увеличивать поперечное сечение сердечника. Конструктивный рассчет трансформатора ( для двухтактного каскада первичная обмотка состоит из двух секций) дает значения в интервале 1500-2500 витков провода ПЭЛ или ПЭВ 0.44-0.51 мм для первичной обмотки и 50-150 витков провода диаметром 0.8-1.2 мм - для вторичной обмотки. Чтобы эти обмотки разместились на каркасе, размеры его окна должны быть около 25*50, что приводит к необходимости применять трансформатор с сечением магнитопровода не менее 10 кв.см. для усилителей с выходной мощностью 10..15 Вт. Для усилителей с выходной мощностью в 40 Вт сечение соответственно увеличивается до 15..18 кв.см.
Такой трансформатор внутри абонентского громкоговорителя попросту не нужен, т.к. необходим для других целей.

Мое мнение - восстанавливать только с рукастым каким нибудь паяльщегом, если не понимаешь самому лезть - только портить.Повыбрасывать может лишние каскады ...

надыбал тему актуальную...
короче у меня полурабочий усил МОНО 25-3... схема и внутренности по ходу дела такие же как и в 25-2 ( просто на 25-3 схему не нашёл). Вопрос: у меня была идея отдать на переделку под басовую голову для реп.базы... сгодится ли он для баса? потянут ли трансы? или только под гитару пойдёт? кто что подскажет?

вот для баса моно 25 это будет очень очень мало... ивсе что на нем построить - для реп будет крайне мало мощности.

Его не надо вообще трогать, надо продать, любителей данного вида аппаратуры достаточно.
Это раритет и курочить его - преступление. Он представляет ценность только в своем нетронутом виде.

Доброго времени суток!

Задарили мне такой Моно,только Моно-25-3. Убитый,без ламп. Размеренно и неторопясь восстановил его до рабочего состояния.Собственно,меня интересует только оконечный каскад,включая фазоверт.Предвак планирую другой.

Вставил ел34 тесла и есс83. Один кенотрон EZ81 даже в запасе еще имеется.

Схема от 25-2


Все (вернее оконечник) работает без нареканий,ничего не шуршит,не гудит,звук имеется.Причем звук такой довольно таки нехилый.

Только 100-омные резисторы (заменил их на 0,5 вт) вторых сеток вых.ламп я кинул на анодное питание . Правильно ли это? Может нужно через гасящий резистор это сделать в питании?

Питание анодки под нагрузкой у меня выходит 435в,вместо заявленного по схеме 410в. И переменное с транса у меня 350в с плеча,а в схеме указано335в. Подозреваю,что этим отличаются Моно-25-2 от моно-25-3.

Да,еще впаял в катоды елок резюки на 1ом,что бы удобно было отдельно выставлять баланс напряжения смещения на елках.

Все это был предварительный этап,просто убедиться в работоспособности агрегата.

Я в основном как то больше музыцированием занимаюсь,но иногда,но со строгой периодичностью раз в год,впадаю в паятельный запой   Паяльником машу уверенно ,но с теорией у меня... Как бы это сказать то... Короче,
   С лампами тем более. Заранее приношу извинения за глупые вопросы.

А теперь к делу. Уважаемые знающие,понимающие и просвященные в этом деле,помогите советом пожалуйста.

  Отрокнроллил я свое,и с возрастом пришел к приджазованной музыке,использую клин и легкий кранч,потому хотелось бы на базе этого агрегата сделать оконечник с наиболее бОльшим диапазоном чистого, что бы в перегруз входил как можно позже.С минимальной вероятностью перегруза.
На нагрузку имеются один Celestion G12T75 (16 ом),или один селейшн севенти-80 (8 ом) . Желательно конечно подогнать параметры выходного транса под первый вариант.

Ну,во первых-выходной транс... (Упаси боже его перематывать,это выше моих сил!   )  Аппаратик то этот трансляционный,расчитан на нагрузку с трансом в колонке. Я пока нагрузил его советским динамиком 4а32 (15 ом)   в 30-ти вольтовый выход.

Курил этот форум

http://audioportal.su/showthread.php/763-Болгарский-усилитель-quot-Моно-25-2-quot/page6

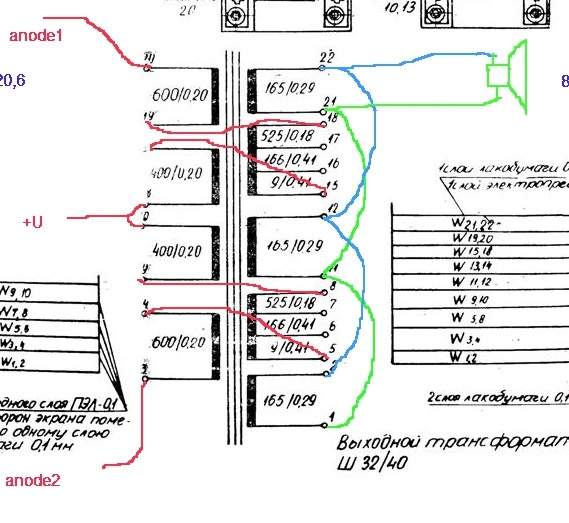

И там предлагалась такая коммутация этого транса


Но комментов от знающих и понимающих не последовало. Что скажете-подскажете?

Далее... Наметил для себя три пути и следуя вашим советам надеюсь выбрать один правильный вариант.
 Что то это мне напоминает...

1) Исходить из данной схемы. СтОит ли изменить номиналы сеточных резюков R39 и R41? И что скажете про резисторы вторых сеток R45 ? Кондеры с фазика в проходе буду подбирать.Наверное следует уменьшить их емкость?

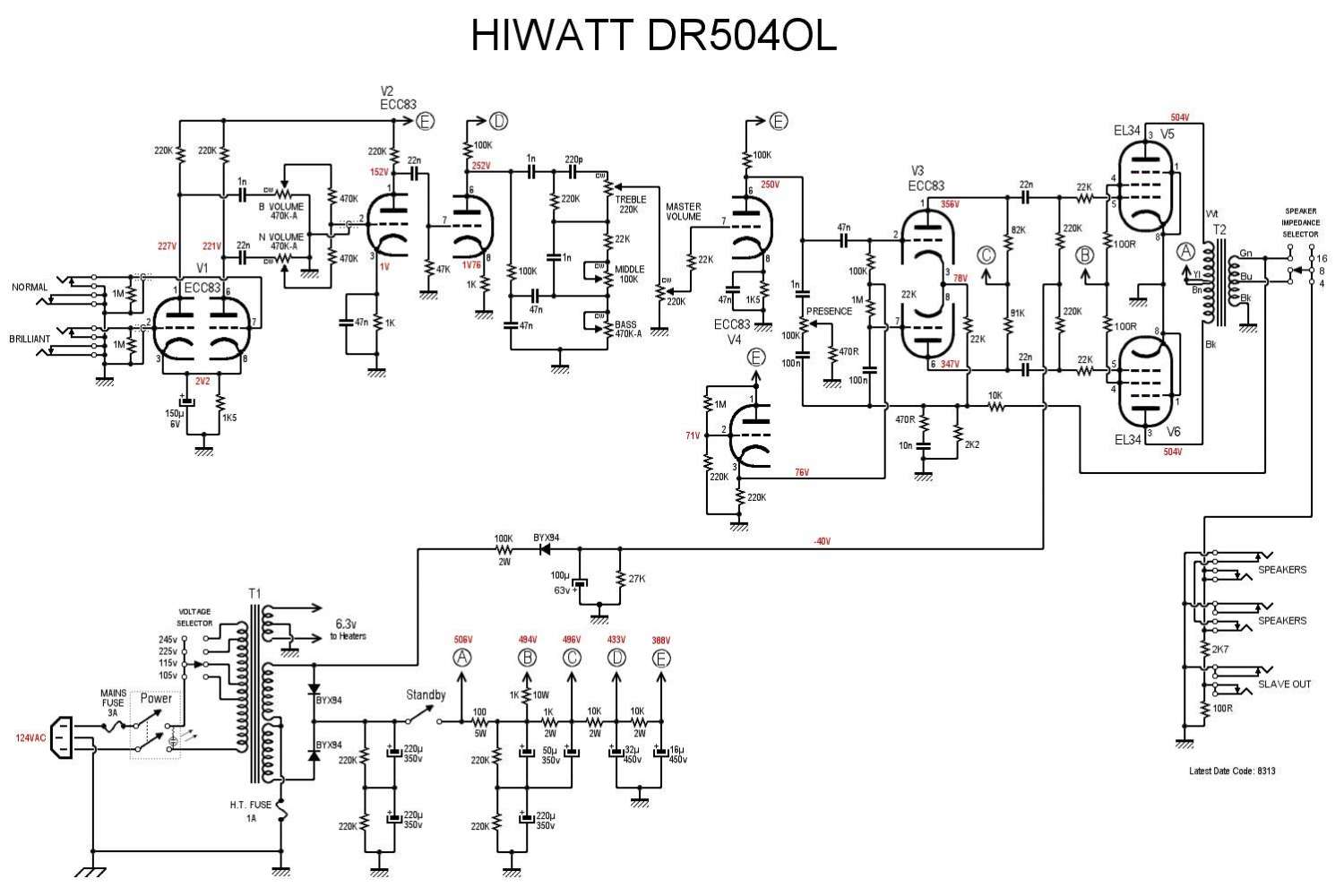

2) Что,если замутить вот такой каскад и переделать питание анодки?


Если,при имеющейся у меня вторичке анодного 350в,перевести ее на диодное выпрямление,то под нагрузкой должно выйти примерно 473в. (350х1,25=473,5в) Супротив 506 вольтов указанных в этой хайвантской схеме.Простительно это?  И как себя будет чувствовать этот несчастный моновский выходной транс в этой схеме?

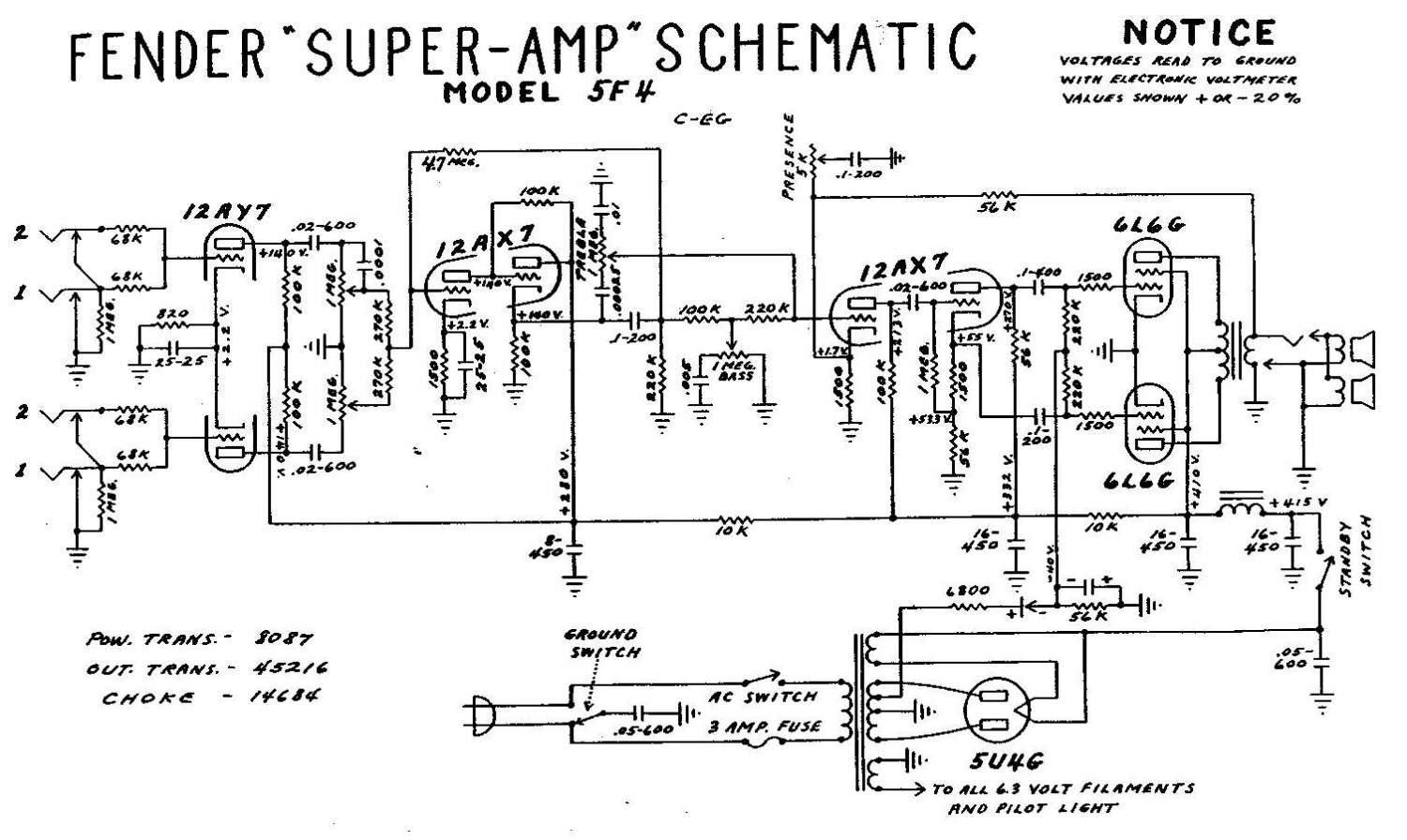

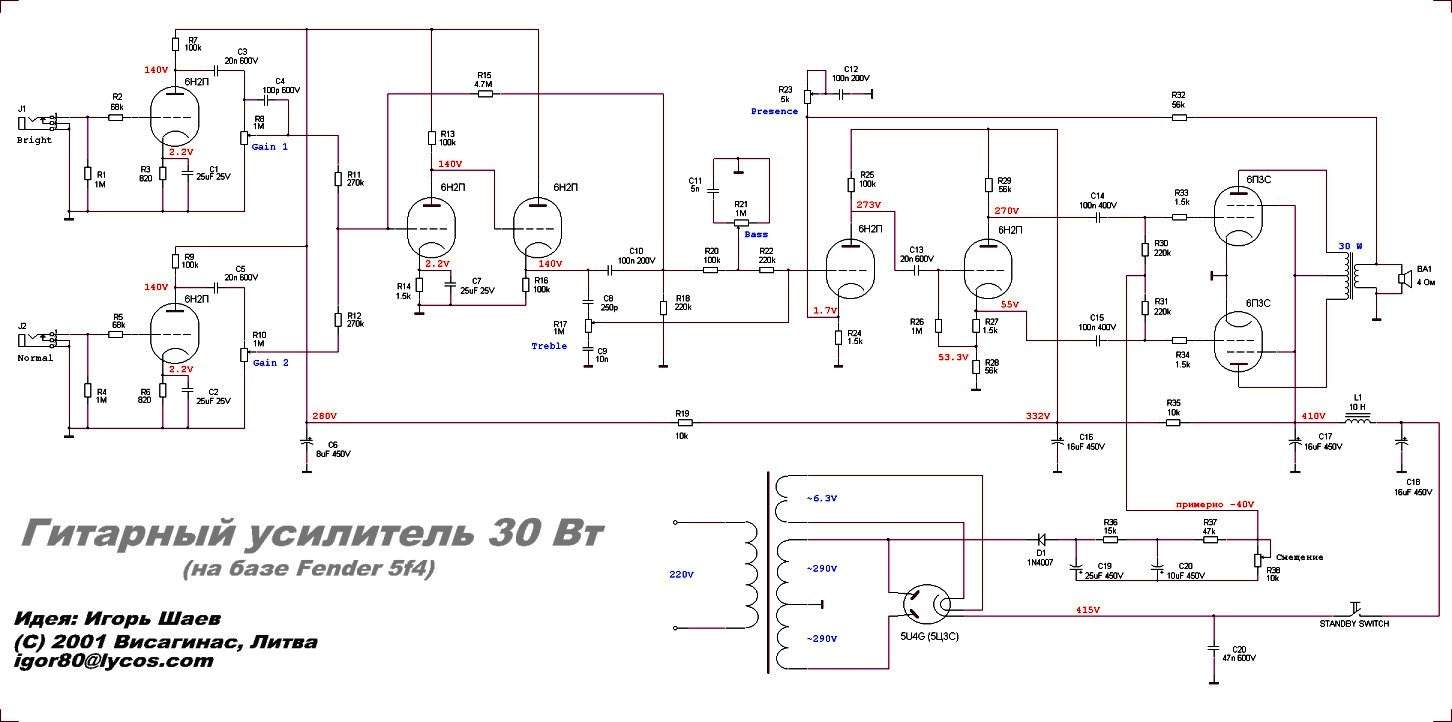

3) Облегчить жизнь всем компонентам и собрать оконечник на лампах 6п3с (при отсутствии их наличия у меня),например по такой схеме


Что подскажете,уважаемые знатоки?
