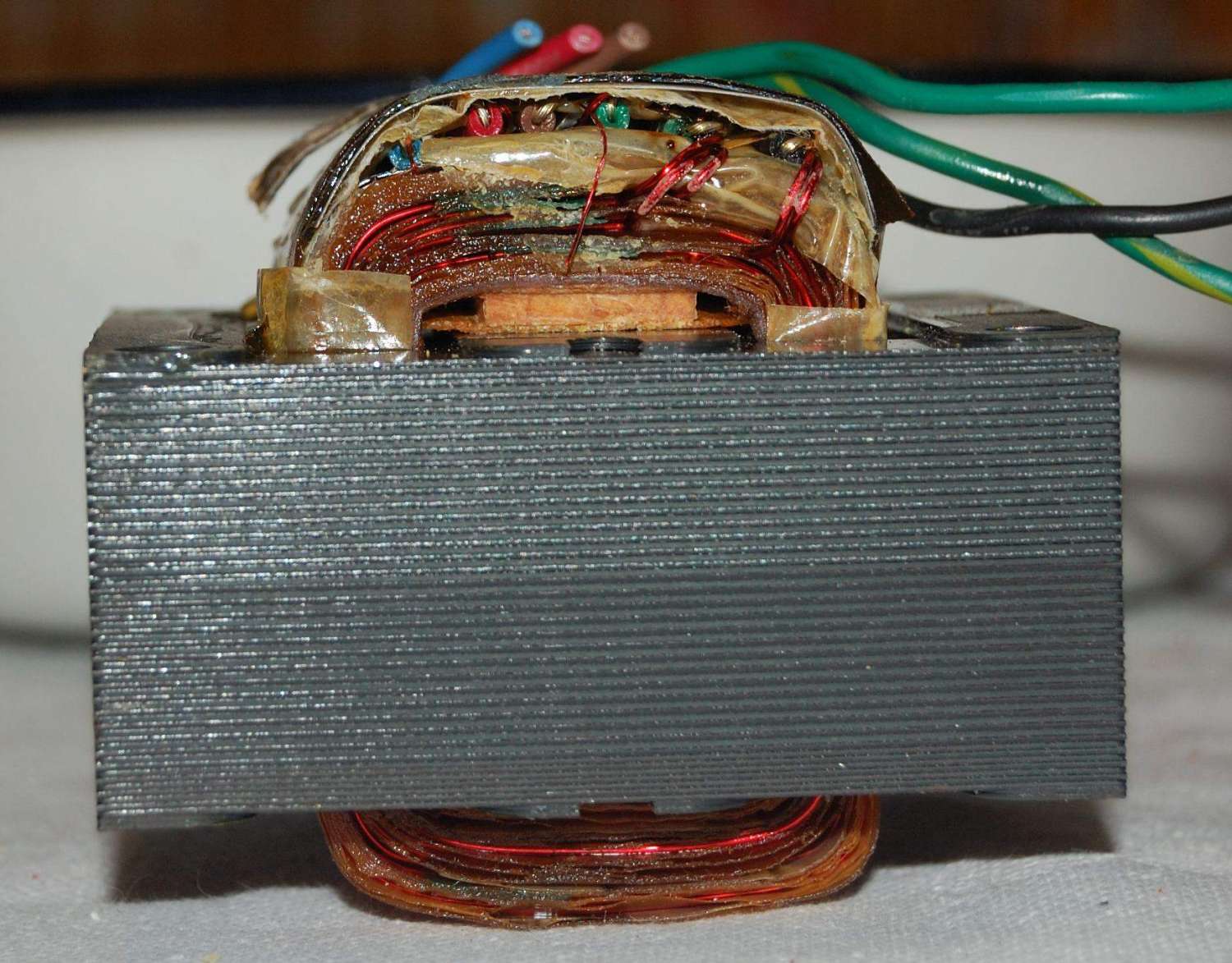

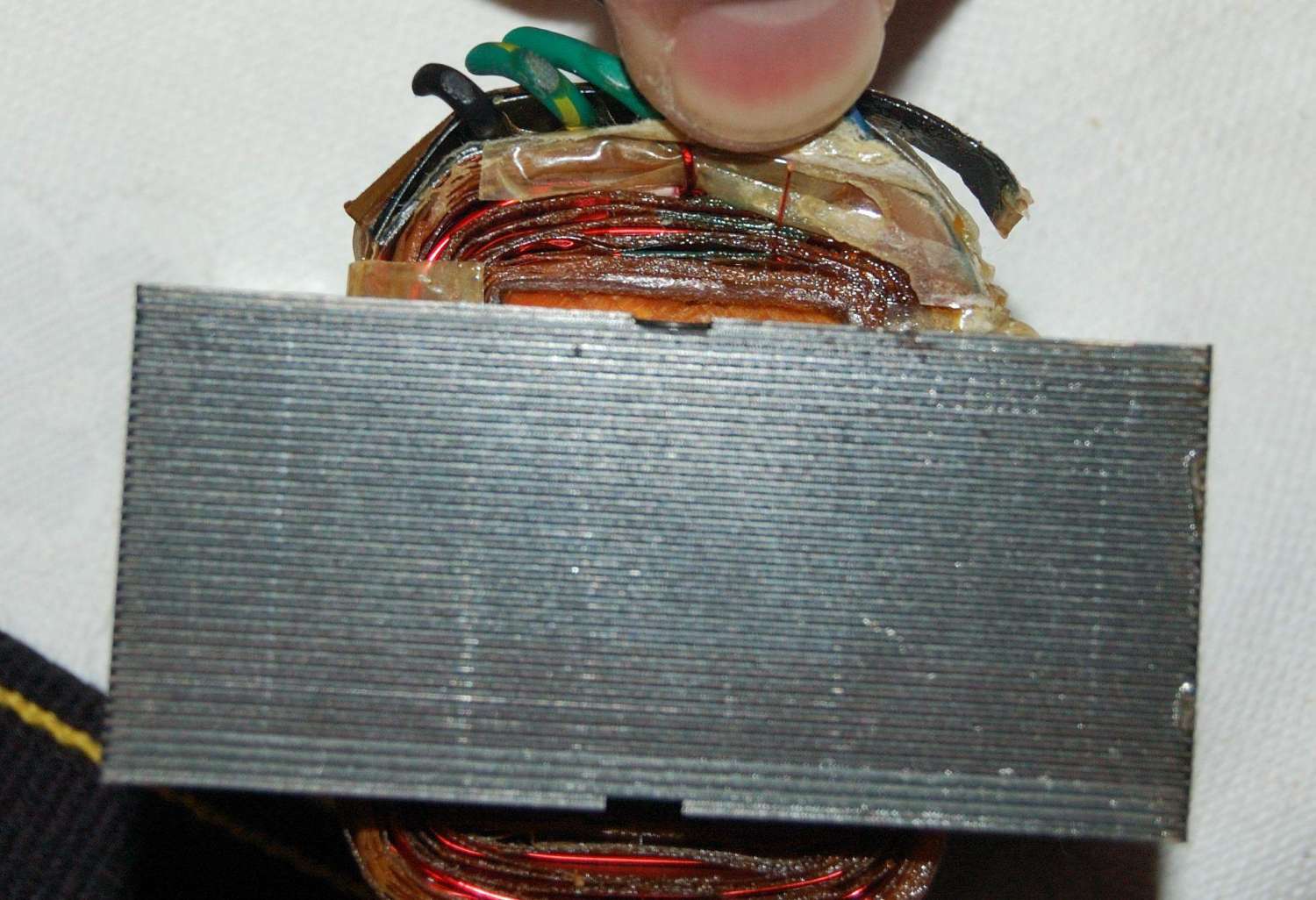

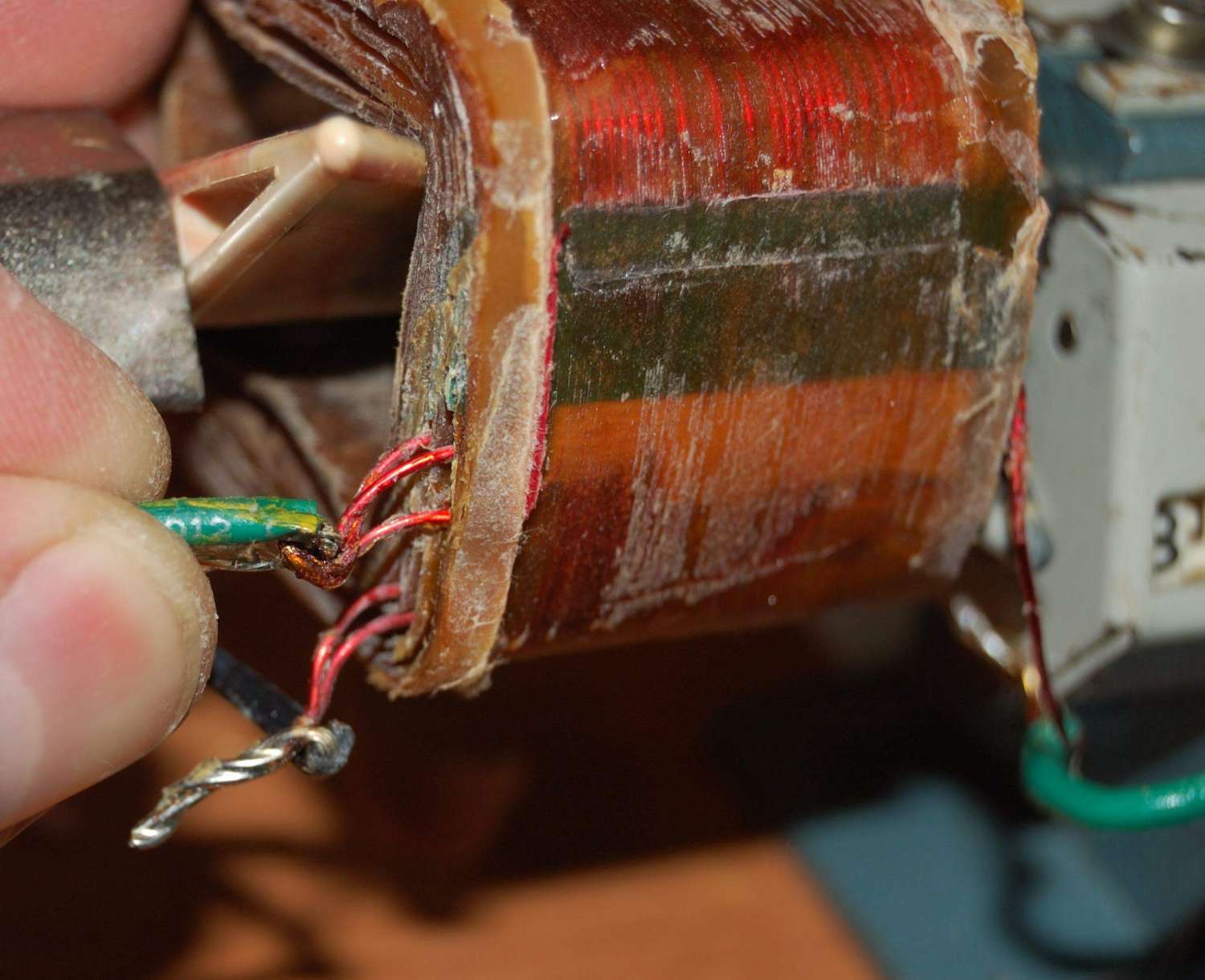

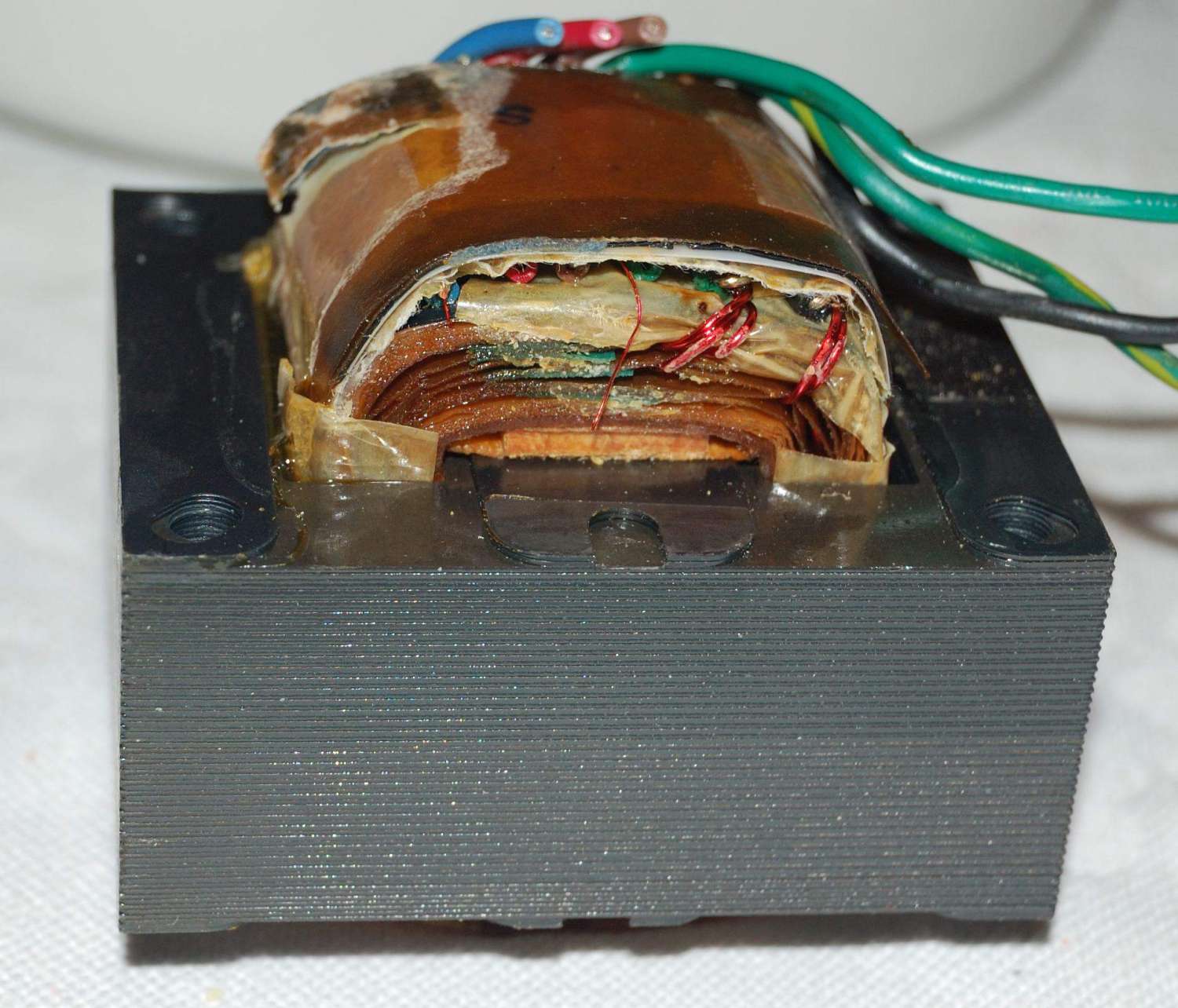

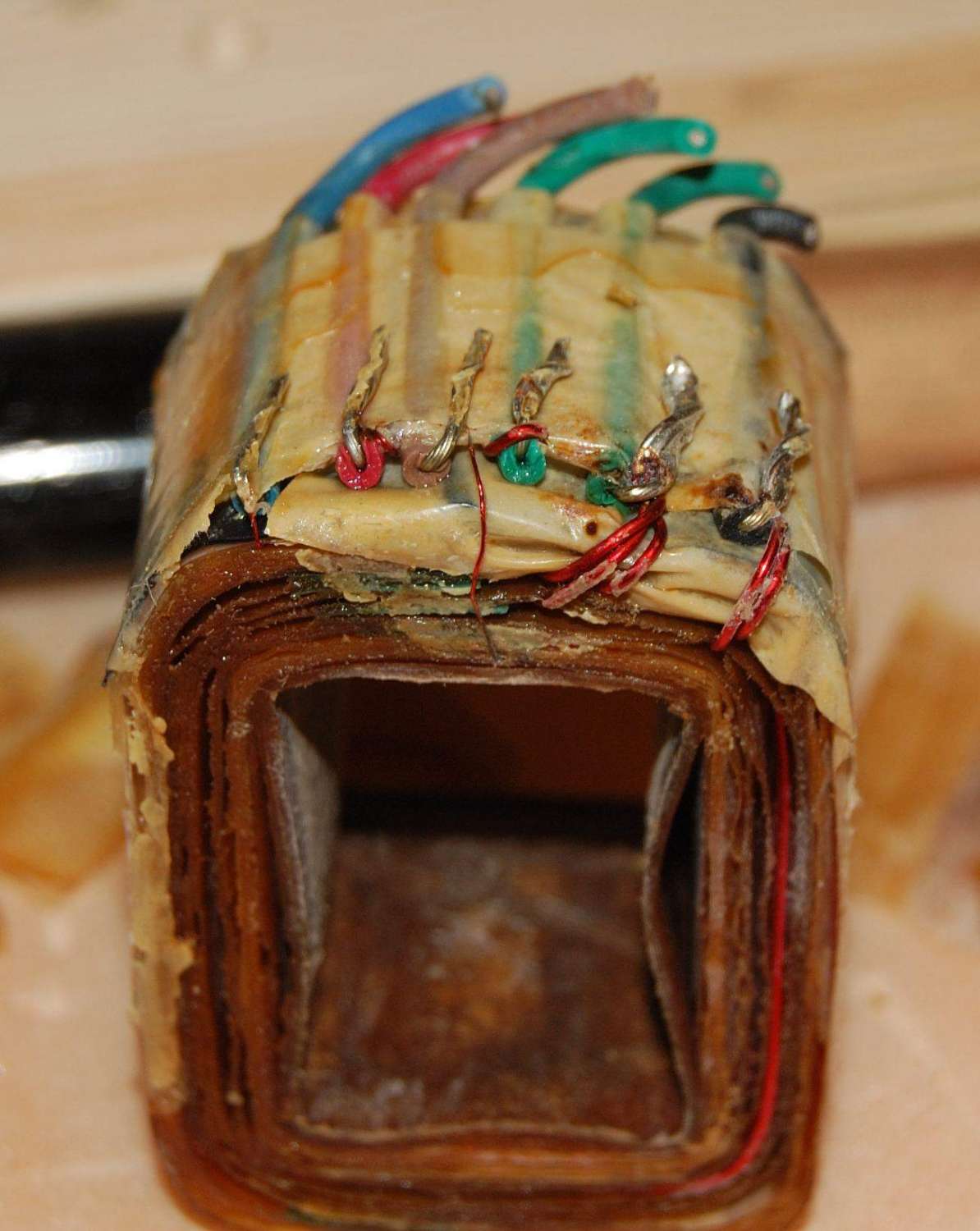

Спалил месяц как тому PP выходник от ClassicTone, дошли руки перемотать с оказией. Не спеша сварил, разобрал. Намотка бескаркасная, пропитан, геморройное в общем занятие, ну да справился потихоньку.

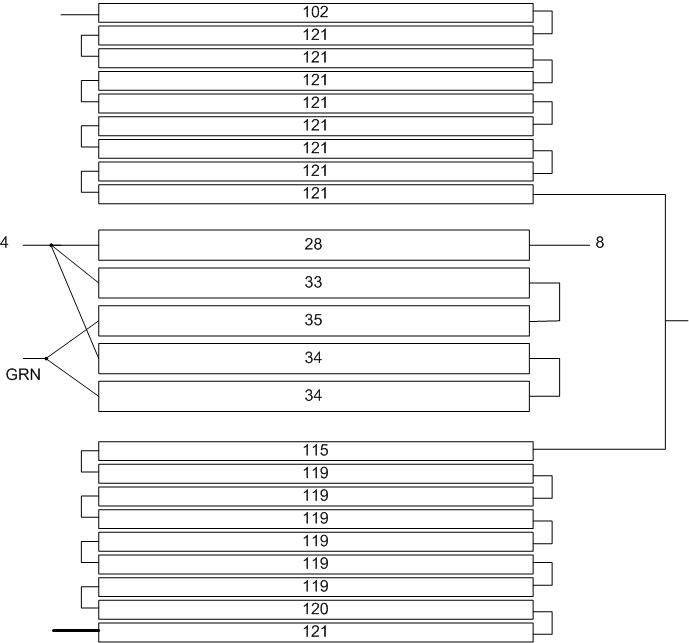

Снял схему намотки и как-то странно она выглядит:



Три секции. Две - первичка пополам и между ними секция со вторичкой. Кол-во витков и слоев у половинок первички одинаково, но вот распределены витки по слоям немного поразному. Не то мотают плюс-минус-наплевать, не то в этом смысл какой тонкий???

Ну и слои у вторички тоже нетривиально собраны.

Мотать один в один?


PS. Перед этим от Laney разобрал - там все навалом, никаких тебе изысков...

Явно компенсировали длину витка.

Явно компенсировали длину витка.

В каком это месте?
 Мотано халявно, что в ряд ложится то и хорошо лиж бы одинаковое количество витков было.
С баллансом по активному по другому мотается. С другой стороны, че еще для гитарника нужно? Уже задолбали с мифами что нужна особая намотка, сверхкрутое железо.
Со вторичкой не совсем понятно, получается 2 параллельных секции на 4 ома (причем одна на одной) потом последовательно им для 8ми, так?
Алексей Ф, Будьте любезны, еще диаметры проводов укажите пожалуйста.

Осталось указать толщину провода и сечение железа, для полноты и полезности информации так сказать

Азнаур, как-то не очень точно в этом случае они обошлись с верхней секцией. Да и суммарное кол-во витков совпвдает.
И вообще довесок 102 и 115 - непонятно. Мне таки кажется что местная "тетя Маша" накладывая кальку между слоями не слишком заботится о витке-другом. Первую секцию смотала до обела, третью - после .

Может и так. Я разгильдяйство оставил на втором месте И раз половинки совпадают, тогда похрену, главное что не внавал.

Алексей Ф,  может здесь чего найдется.

Мяталист, надо заметить что индуктивность у этого транса таки большая - прибора нет, но замер омов требует изрядной выдержкти и терпения. Не засекал конечно, примерно 10 сек.

Чет не понял. Как индукивность сказывается на времени измерения сопротивления? Чем сопротивление меряли?

Мяталист, Ты что, пытаешься считать как для силовика?  Во вторых железо вполне обычное М6. Просто нормального качества, а не тот дешевый хлам, что чаще доступен нашим производителям.
