Re: Выходной трансформатор для гаврош 10H
« Ответ #30 : Октября 17, 2018, 20:47:48 »
Цитата: AZG от Октября 16, 2018, 21:35:01
Максим Смелый, Так и есть. Плюс особенность гитарного аппарата, который ниже просто не даст ничего путного. Но оголтелые этого не понимают.
по факту и ТБ не даст, либо резистор в Тб с типового 47к к примеру ставить 100к. опять же динамик это не сыграет, нужен басовый) я видел конечно извращения, бас кабинет в паралель к гитарному и гитарный аппарат стоял, но какой кайф... у меня у самого 8 струн было, желание прибавить бас было не много. а вот на 6 струне возникает чаще)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #31 : Октября 17, 2018, 22:31:49 »
Максим Смелый, Ну извращения не всегда применимы...

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Выходной трансформатор для гаврош 10H
« Ответ #32 : Ноября 16, 2018, 09:58:35 »
А вот такой транс в схеме Дилакса ни кто не пробовал?
Интересен результат...

Оффлайн After Dark

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +4/-0
Re: Выходной трансформатор для гаврош 10H
« Ответ #33 : Ноября 18, 2018, 16:29:28 »
AZG, Приехал трансформатор 125D. Нужно выбрать приведёнку для 8 Ом подскажите пожалуйста какое сопротивление выбрать и какие концы.





« Последнее редактирование: Ноября 18, 2018, 16:33:17 от After Dark »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #34 : Ноября 18, 2018, 16:38:33 »
After Dark, 8К вестимо. Выводы:
4 ом - 3-5
8 ом - 2-5
16 ом - 2-6

Далее определяться какие выходы нужны. Если только 8 ом, то просто соединяем как есть, фазу первички подбираем по отсутствию свиста оконечника.
Если надо 4 и 8 ом, то 5 на землю, 2 и 3 на соотв выходы, фазу подбираем.

Оффлайн After Dark

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +4/-0
Re: Выходной трансформатор для гаврош 10H
« Ответ #35 : Ноября 18, 2018, 18:29:20 »
AZG, Так движемся дальше, а какой ток выставлять в режиме 10W и 2W для смещений ?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #36 : Ноября 18, 2018, 18:42:25 »
After Dark, В схеме все подписано... 30 мА и 15 мА соответственно.

Оффлайн After Dark

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +4/-0
Re: Выходной трансформатор для гаврош 10H
« Ответ #37 : Ноября 18, 2018, 19:20:16 »

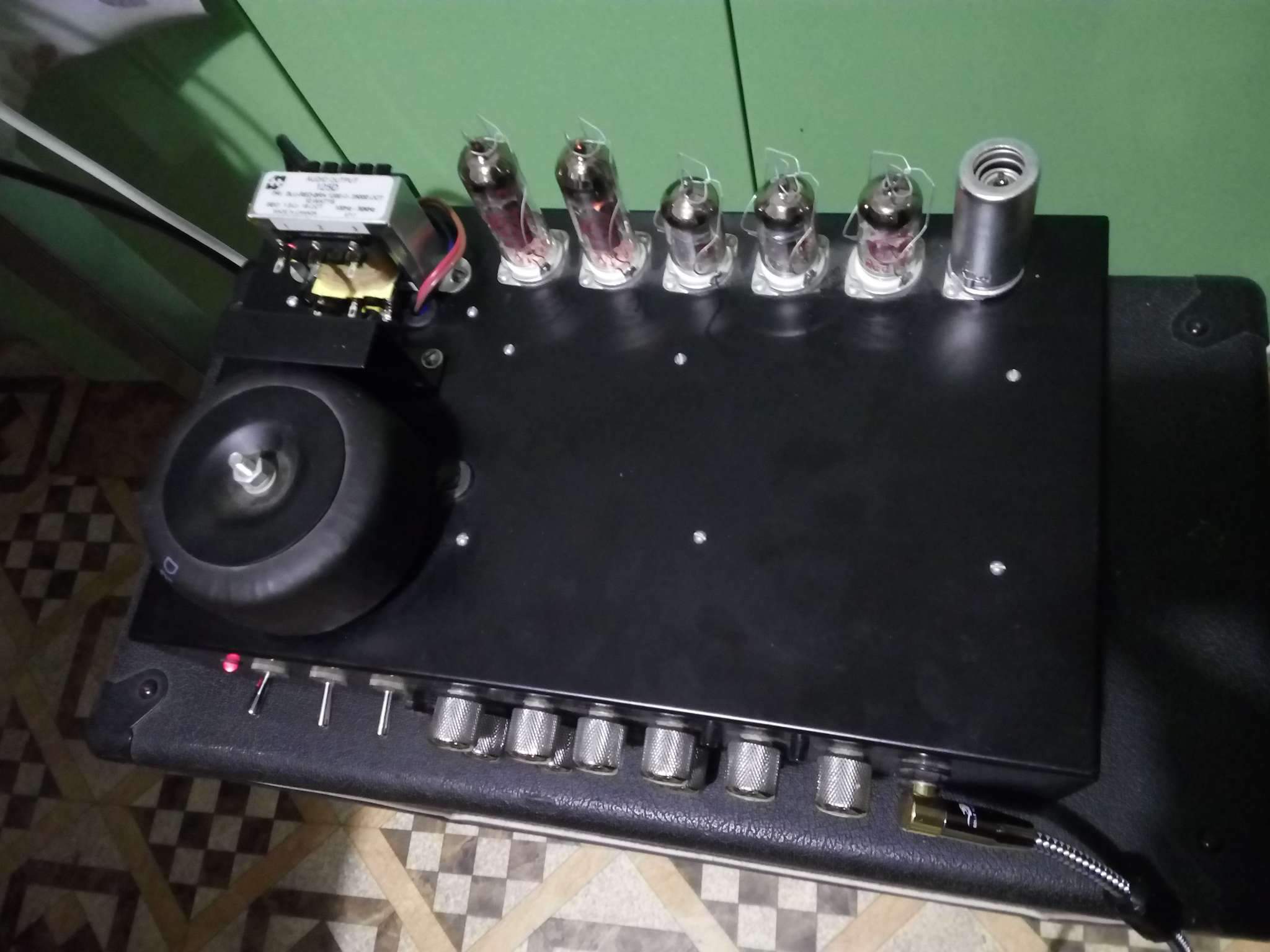

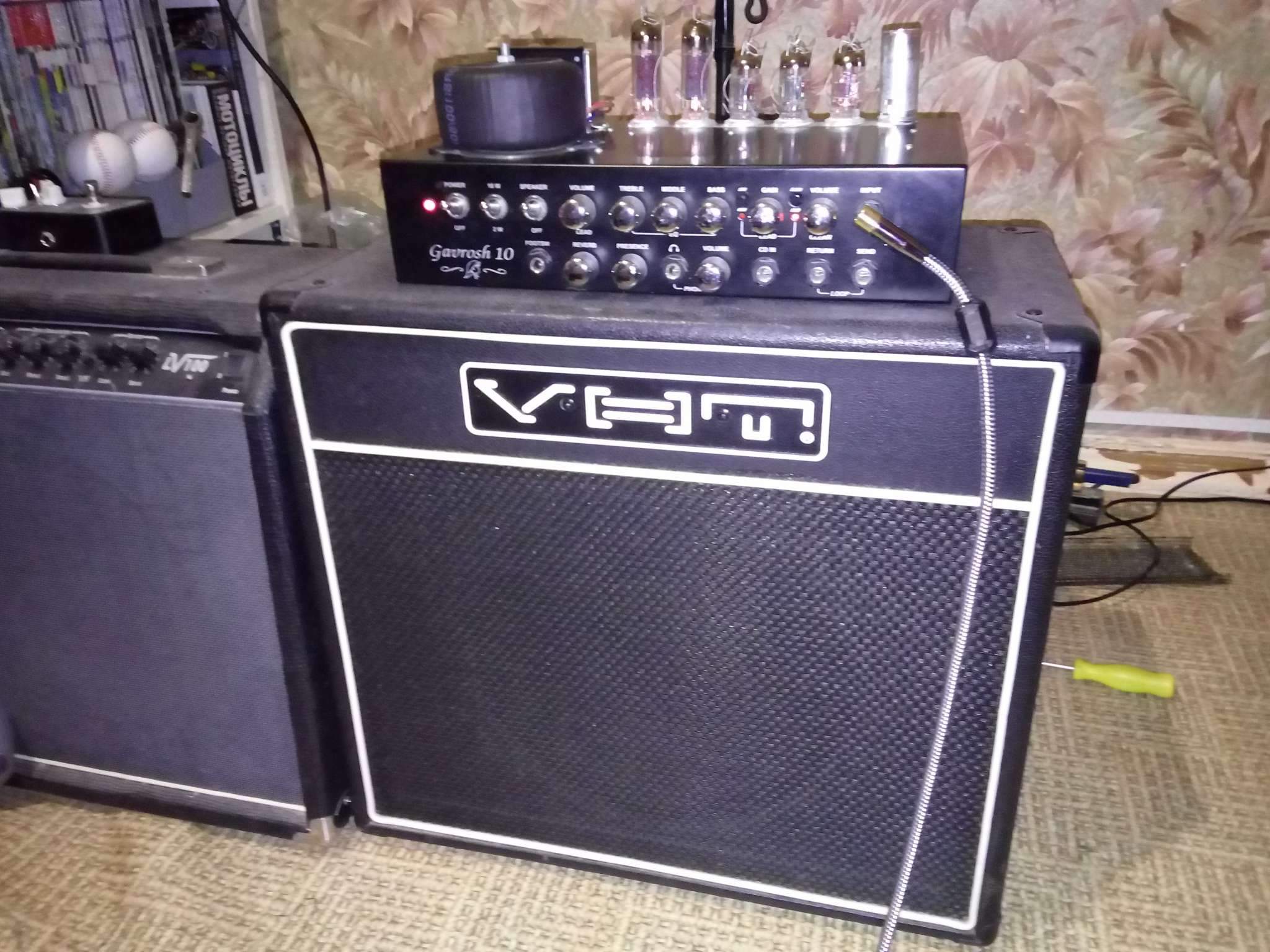

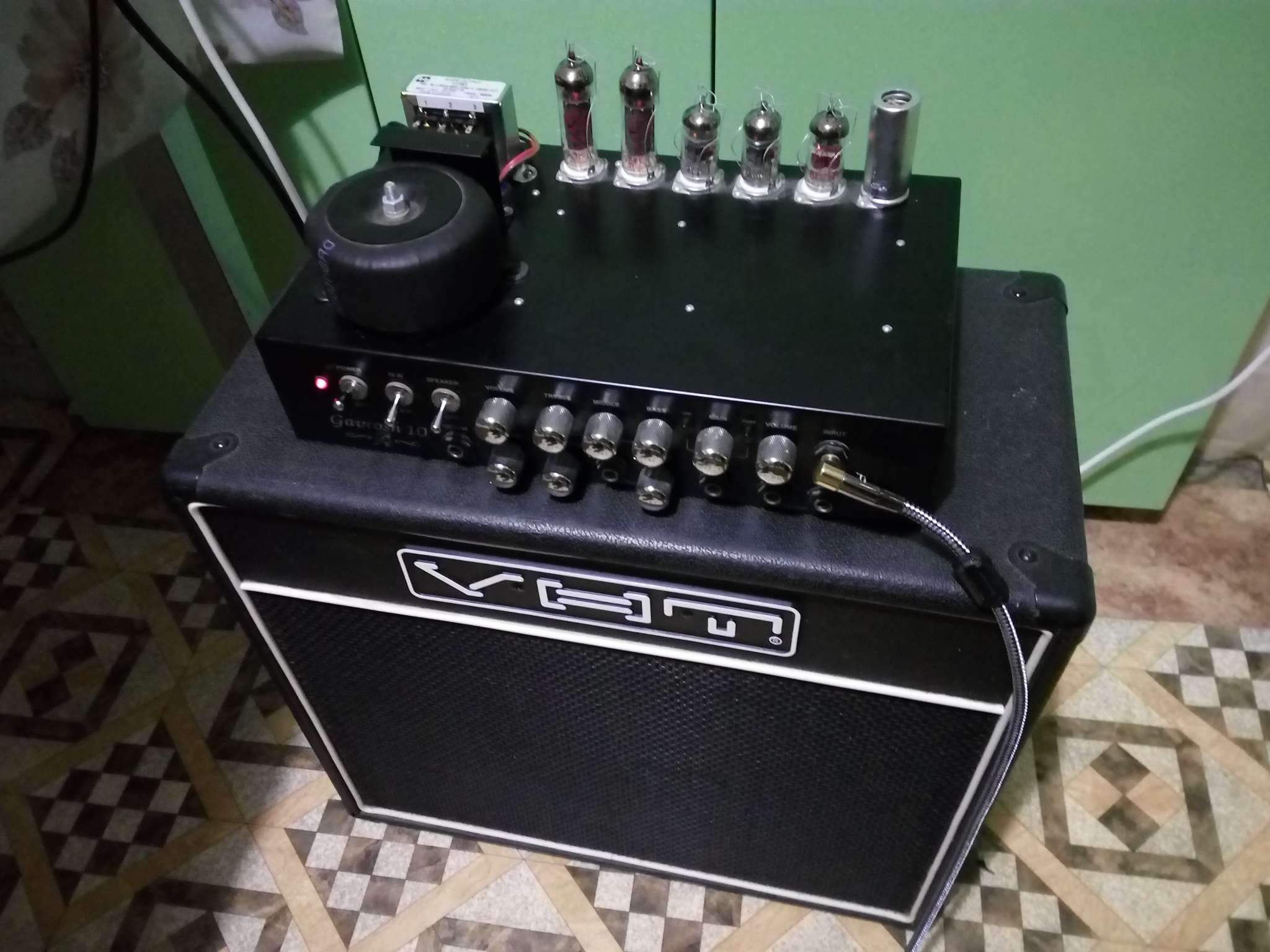

AZG, Спасибо большое! Извините на распечатке не разглядел очень мелко. Вроде всё ОК. Всё работает, всё настроилось.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #38 : Ноября 18, 2018, 19:23:21 »
After Dark,  :good: Как по звуку? Разница есть?

Оффлайн After Dark

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +4/-0
Re: Выходной трансформатор для гаврош 10H
« Ответ #39 : Ноября 18, 2018, 20:45:04 »
AZG, Честно сказать не знаю. Я взял его с рук. Одна выходная лампа была горелая, смещение в нём никогда не настраивали в трансформаторе обнаружили обрывы в нескольких обмотках, один потенциометр шуршал. И при этом он издавал звук. Мы с другом даже и не поняли что  ним что то не так пока не привезли домой и не полезли настроить смещение а ничего не выходило и пошли по цепочке до трансформатора.
Для меня это первая лампа, а мой товарищ заядлый в прошлом гитарист и ламповист ))) ему нравится говорит очень приятный звук.
Ещё раз большое вам спасибо без вас я бы не справился.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #40 : Ноября 18, 2018, 20:56:05 »
After Dark, Ну тогда если замена убитого, то понятно. Успехов!

Оффлайн After Dark

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +4/-0
Re: Выходной трансформатор для гаврош 10H
« Ответ #41 : Ноября 24, 2018, 12:18:11 »
AZG, Подскажите пожалуйста, нормально ли что у меня при включении питания одна выходная лампа загорается раньше и ярче чем вторая а потом они выравниваются.

https://youtu.be/LCFRRDrIKK0

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #42 : Ноября 24, 2018, 12:40:48 »
After Dark, Да, так бывает. Зависит от нюансов нити накала. Вообще многие европейские лампы именно так и включаются, с яркой вспышкой. Ничего шибко страшного.

Оффлайн After Dark

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +4/-0
Re: Выходной трансформатор для гаврош 10H
« Ответ #43 : Ноября 24, 2018, 12:47:09 »
AZG, Благодарю, а то я уж распереживался, подумал что что ещё не так.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Выходной трансформатор для гаврош 10H
« Ответ #44 : Ноября 24, 2018, 12:51:48 »
After Dark, Понимаю. Если артефактов в звуке нет, то вполне будет все ОК.
