Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #150 : Декабря 12, 2014, 10:14:28 »
Какая жирная тема из копеечного трансика, браво.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #151 : Декабря 12, 2014, 13:17:04 »

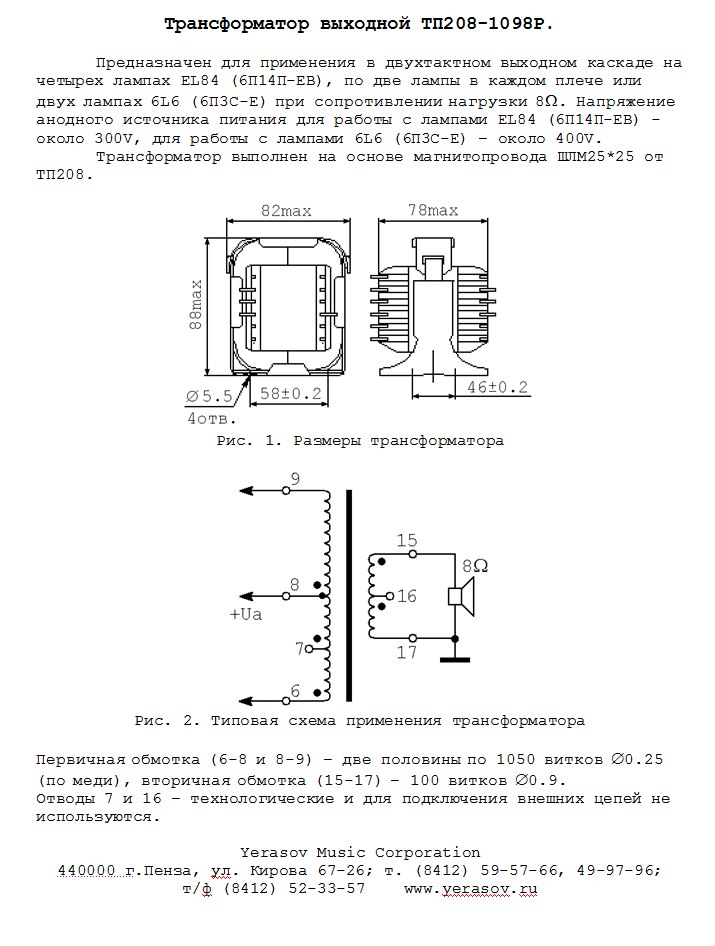

Из даташита на старую, только восьмиомную версию транса - ТП208-1098Р:

Цитировать
Первичная обмотка (6-8 и 8-9) – две половины по 1050 витков 0.25 (по меди), вторичная обмотка (15-17) – 100 витков 0.9.
Отводы 7 и 16 – технологические и для подключения внешних цепей не используются.

Таким образом, для 16-омного отвода нужно домотать ещё 41-42 витка, исходя из простейшего расчёт приведенного через квадратный корень Ктр. О чём спорим?

... и добавил:

« Последнее редактирование: Декабря 12, 2014, 13:23:59 от Ден2 »

Оффлайн scarhammer

  • Опытный
  • ****
  • Сообщений: 860
  • GuitarPlayer.Ru fan!
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #152 : Декабря 12, 2014, 14:16:35 »
Ден2, я с вами согласен, что спорить здесь не очем. Но некоторые укурыши решили блеснуть своим умом.(вернее тупостью.)
Спасибо большое. Вот если бы сразу так сказали, чётко и по теме то всего бы этого пьяного бреда от некоторых тут бы не было.

GeorgeM.
Советы пьяных дядек я слушать не буду. Походу ты из одной бутылки с sadky хлебал, раз повторяешь его бред. Вы бы сами не тупили лучше. 140 витков это 16ом, а 100витков это 8ом. Как у же подсказал Ден2.

Оффлайн zerstorer

  • Завсегдатай
  • ***
  • Сообщений: 264
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #153 : Января 23, 2015, 15:09:51 »
Кто знает, какой диаметр провода у первички?

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #154 : Января 23, 2015, 17:12:23 »
Кто знает, какой диаметр провода у первички?

Даташит я для кого к своему предыдущему посту прикрутил?

Оффлайн zerstorer

  • Завсегдатай
  • ***
  • Сообщений: 264
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #155 : Января 23, 2015, 17:59:35 »
Ден2,
У меня при открытии даташита, каракули.
« Последнее редактирование: Января 23, 2015, 18:01:43 от zerstorer »

Оффлайн Этоя!

  • Новичок
  • *
  • Сообщений: 95
  • Твой друг
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #156 : Января 23, 2015, 19:38:12 »
zerstorer,

Оффлайн zerstorer

  • Завсегдатай
  • ***
  • Сообщений: 264
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #157 : Января 24, 2015, 06:57:33 »
Этоя!,
Спасиба.

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 192
  • Жить по Совести
Re: Выходной трансформатор Yerasov 30 (ТП208...)
« Ответ #158 : Января 27, 2015, 01:58:37 »
6,25 см^2 - это как у гитарного Hammond 1750PA для18 вт Маршала. Провод конечно позволяет пропустить 100 мА на плечо (лампу), но сечение не даст нужных НЧ. Я бы его пользовал либо для комбо 18 Вт на паре EL 84 или 6V6 (6П14П или 6П6С) с 16 Омным динамиком, либо для 30 Вт на четырёх EL84 (6П14П до 360 В) для 8 Ом.
