Нарыл тут про осмы:

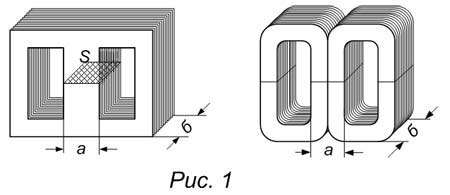

ПП на четверке 6П6С (6V6), 40Вт, сердечник ОСМ-0,16.
Вариант 1 (на Raa=3к9, Rн=8 и 16R, цилиндрическое секционирование):
Первичка 2160 (2х1080) витков проводом ПЭТВ-2 диаметром 0,35мм,
вторичка на 8Ом 102 витка проводом ПЭТВ-2 диаметром 0,9мм,
вторичка на 16Ом 144 витка тем же ПЭТВ-2 диаметром 0,9мм.
Намотано так: 480(1)-51(2)-600(1)-600(1)-51(2)+42(2)-480(1).
Первички идут по 120 витков в слое, всего 18 слоев,
вторички идут по 51 витку в слое (и добавка для 16Ом 42 витка, равномерно распределенных по катушке), всего 3 слоя.
Коммутация: все первички последовательно, все вторички последовательно.
Средняя точка первички - там, где соединяются средние секции по 600 витков.
Вариант 2 (на Raa=3к8, Rн=8Ом, дисково-цилиндрическое секционирование):
Каркас катушки от ОСМ-0,16 разделён пополам дополнительной щекой из электрокартона толщиной 2мм.
Мотаем на каждую половину:
1. Первичка - 870 витков, в 15-ти слоях по 58 витков в слое. Провод 0,355 мм.
2. Вторичка - 58 витков того же провода. Пять слоёв в параллель. Это половина вторички.
3. Первичка - 290 витков в пяти слоях по 58 витков того же провода.
(Эта часть около 22% от общего к-ва витков может использоваться для ультралинейного отвода).
Половины мотаются на станке с переворачиванием секций: мотается одна половина, потом переворачиваем катушку,
мотаем другую половину. Коммутируются все обмотки перекрёстно-последовательно, помня о том, что намотаны они в противофазе,
т.е. начало с началом, концы с концами для последовательного соединения.
Замечу, что оба варианта прекрасно работают с парой EL34.
Для Вар.2 только мощность ограничена 35-40Вт (с автосмещением или невысоким анодным) из-за специфики вторички.
ПП на паре EL34, 50Вт, сердечник ОСМ-0,25.
Raa=3к8, Rн=8 и 16R, цилиндрическое секционирование.
- первичка 2560 (2х1280) витков провода 0,35 в 16-ти слоях
- крайние секции вторички - по 122 витка провода 0,35 (по одному немного неполному слою)
- внутренние секции вторички - по 172 витка с отводом от 122-го витка провода 0,67, это по 2 полных слоя.
Мотать так:
II(1) - 122 витка провода 0,35 в одном слое. Сама намотка займет около 54мм, выводы МГТФ-0,12 (МГШВ-0,12),
последние 2 витка многожилки равномерно распредели по остатку катушки
I(2) - 640 витков провода 0,35, это 4 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
II(3) - 172 витка провода 0,67, это 2 слоя по 86 витков, и отвод от 122 витка на 8Ом, выводы продолжением обмоточного провода
I(4) - 640 витков провода 0,35, это 4 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
и далее сразу еще 640 витков провода 0,35, это 4 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
II(5) - 172 витка провода 0,67, это 2 слоя по 86 витков, и отвод от 122 витка на 8Ом, выводы продолжением обмоточного провода
I(6) - 640 витков провода 0,35, это 4 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
II(7) - 122 витка провода 0,35 в одном слое. Сама намотка займет около 50мм, выводы МГТФ-0,12 (МГШВ-0,12),
последние 2 витка многожилки равномерно распредели по остатку ширины катушки
Коммутация: возможны варианты для первички. Мне нравится перекрёстно-последовательно. Но смело можно использовать обычную.
В любом случае вся вторичка в параллель. Крайние секции вторички используются только для 8Ом нагрузки. Полная вторичка - на 16Ом.
ПП на паре 6550, 70Вт, сердечник ОСМ-0,25.
Raa=3к6, Rн=8 и 16R, цилиндрическое секционирование.
Вся первичка - 2240 витков (2х1120), провод 0,35.
Вторичка на 8Ом - 114 витков, вторичка на 16Ом - 160 витков. Провода вторички - 0,67.
II(1) - 160 витков провода 0,67 с отводом от 111-го витка, выводы продолжением обмоточного провода.
Поскольку второй слой выйдет чуть неполный, то последние 10-20 витков распределить равномерно
по остатку каркаса, а следующую вторичку начать так же вразрядочку. И так со всеми вторичками:
закончил вразрядку - начни следующую вторичку вразрядку.
I(2) - 480 витков провода 0,35, это 3 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
II(3) - 160 витков провода 0,67 с отводом от 111 витка, выводы продолжением обмоточного провода
I(4) - 640 витков провода 0,35, это 4 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
и далее сразу еще 640 витков провода 0,35, это 4 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
II(5) - 160 витков провода 0,67 с отводом от 111 витка на 8Ом, выводы продолжением обмоточного провода
I(6) - 480 витков провода 0,35, это 3 слоя по 160 витков, выводы МГТФ-0,12 (МГШВ-0,12)
II(7) - 160 витков провода 0,67 с отводом от 111-го витка, выводы продолжением обмоточного провода.
/--------------------
Вот классический, несложный и на удивление хороший выходник под 2х6П6С(6V6) на сердечнике от ОСМ-0,063:
Первичка: 2860(2х1430) витков проводом ПЭТВ-150 диаметром 0,224. Такой экзотический провод - это то, что было в наличии под рукой, как всегда . Можно
спокойно использовать обычный ПЭТВ-2 диаметрами от 0,22 до 0,24, все войдут, т.к. по началу я для них и считал.
Вторичка: 140 витков (на 16Ом) с отводом от 95 витка (на 8Ом) проводом ПЭТВ-2 диаметром 0,5, в две параллельных секции;
Порядок намотки такой:
1 - 5 слоев первички по 130 витков в каждом;
2 - 2 слоя вторички по 70 витков в каждом, отвод от 95 витка;
3 - 6+6 слоев первички по 130 витков в каждом, отвод от середины;
4 - 2 слоя вторички по 70 витков в каждом, отвод от 95 витка;
5 - 5 слоев первички по 130 витков в каждом.
Послойная пропитка БФ, слегка разбавленным спиртом, послойная сушка феном. Межслойная изоляция первички - фторопластовая лента толщиной 0,03мм.
Межсекционная изоляция - 5 слоев малярного скотча толщиной 0,1мм. Межслойная изоляция вторички - 1 слой малярного скотча толщиной 0,1мм.
Выводы первички - МГТФ-0,12, выводы вторички - продолжением обмоточного провода в лакотканевой трубке.
Первички соединяются последовательно (можно перекрестно-последовательно для выравнивания активного сопротивления плеч),
вторички - в параллель. Отвод от середины средней секции первички - анодное. Начало вторичек - общий.
Опять меня обуяла жажда эксперимента с выходниками, поскольку требовалось намотать под 2 одинаковых аппарата.
Первым был выше описанный. Вторым - гораздо более сложный по секционированию, провод вторичек нескольких диаметров,
заполнение высоты каркаса всеми частями вторичек по максимуму и прочее.
Делалось ради расширения полосы и устранения выравнивающих токов во вторичках.
В итоге прослушивания с возможно быстрым перекидыванием колодки с выводами трансов выиграл...первый .
В итоге обмеров выиграл...вы не поверите, опять первый . У второго - какой-то странный провал на 1кГц, ужас!
Это и слышно, и видно по осциллу. Возможно, при расчете или намотке второго я что-то упустил или накосячил, но....
/--------------------------
