. Для тех, кто о звуке судит по мп3 в инетах, спецом всякие поды и амплитубы придуманы.

Я всегда микширую с расчётом на среднюю аппаратуру.
Пусть на серьёзном аппарате "пустовато " звучит, зато на "балалайках" всё разобрать можно.Но труднее так - проб много пока не получишь резтат.

главное на этих видео не звук

Аффтар, ты бы что-нибудь нормальное сыграл, чтоль.

Мурку?

... и добавил:

скорее эдакая квинтэссенция звука отчественного самопала.

Слишком пафосно загнул, самопальщик отечественный

Crypt, кстати мануле питает слабость к старым РФТ, особенно в некоторых вещах

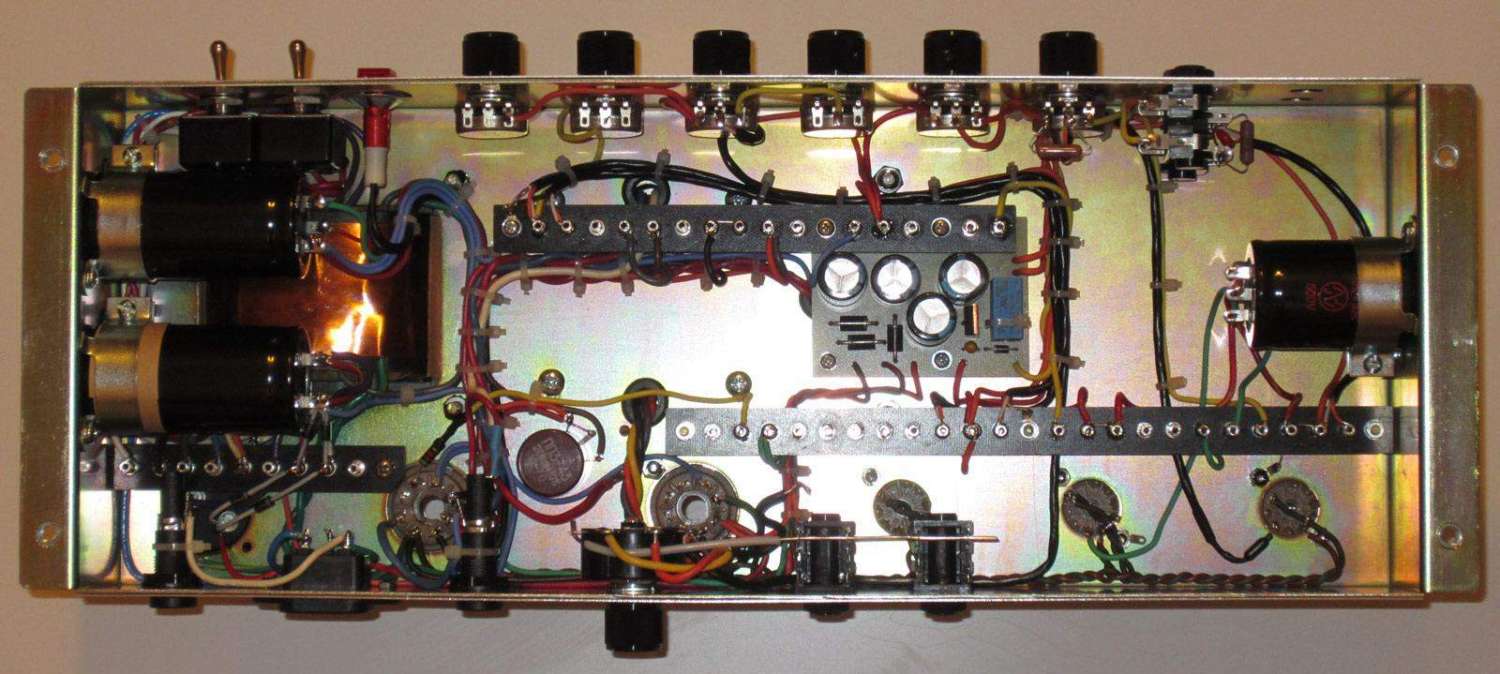

Тем временем идет постройка 50W примерно на ту же тему.
Поначалу планировались ручки маршалоидные, но от них пришлось отказаться из-за разнице в цвете с панелями.

... и добавил:

Особенность этого проекта -- силовик той же модели, что был в 100W. Так мои идеи реализуются более полно.
При питании 220 используется отвод на 230.

Нижний джек спереди здесь --  футвситч, мидбуст для соло. Самый простой и халявный способ запитать рэлюху заключался бы в простом выпрямителе от накала. Но тогда футсвитч находился бы под отрицательным напряжением, что создает определенные неудобства и чревато проблемами в случае замыкания корпуса джека на заземленную конструкцию. Я сделал иначе. От средней точки (заземленной) и половинки накальной обмотки соорудил умножитель. Он получился с более чем достаточным запасом, хотя предварительное моделирование не было столь оптимистичным. В итоге имеем удобный заземленный футсвич.

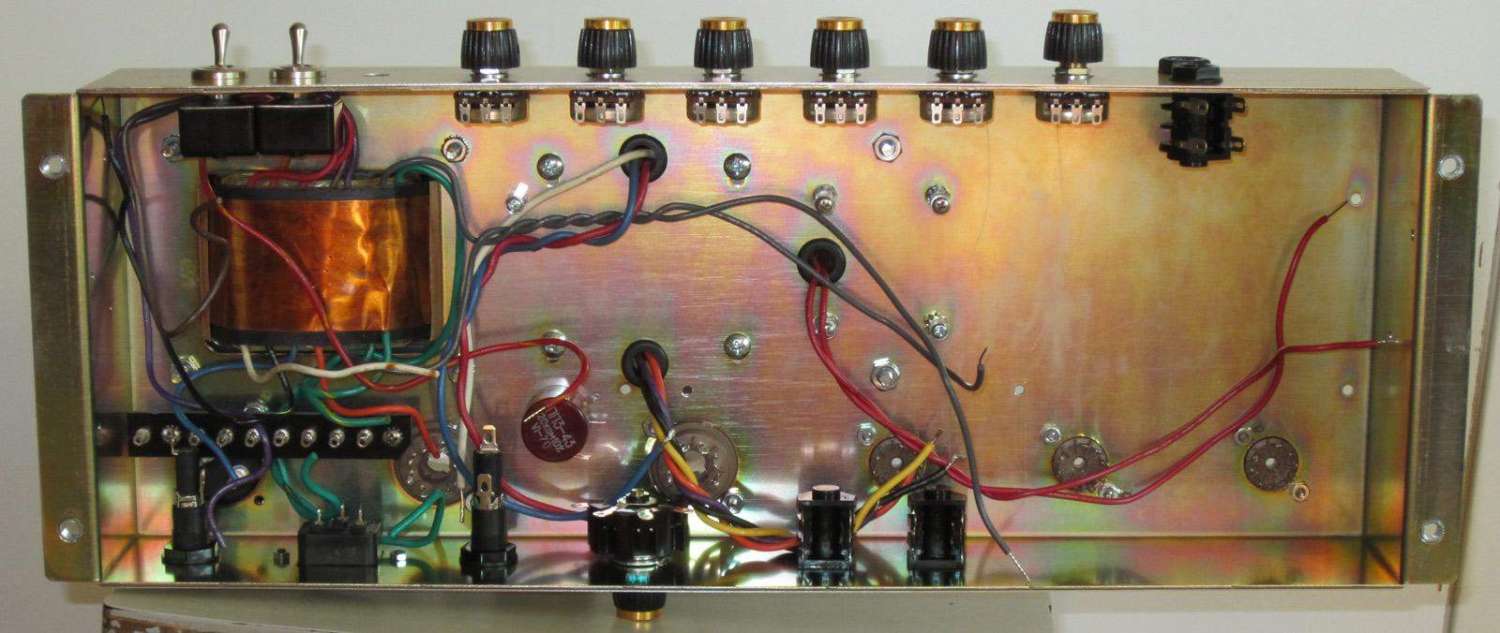

Как обычно, проверять на паяемость все, предварительно залуживать то что хуже паяется. Это залог качества сборки. Турреты (уж какие есть) лудить задолбался даже делая это до установки на шасси.

А в чём полезность и надёжность?

Идея подсмотрена на винтажных Traynor и Hiwatt.

Экранная сетка не столько тока перехватывает, сколько анод недополучает :-) Это и препятствует "выносу" ламп. С учетом того какую нагрузку предлагает трансформатор (область резонанса динамика не рассматриваем, это для всех пентодных усилков больная тема в той или иной мере) вторым сеткам действительно хорошо живется. Кроме того я вторые сетки подключил через несколько бОльшие сопротивления, 1k4 в данном случае.

Предполагается что для дисторшен-хэда все это будет хорошо весьма.
Пробовал Master Volume вывести до 7 (дома, очень кратковременно), первые впечатления что надо. Посмотрим насколько себя оправдает при длительной обкатке.

Самая жесть для экранных сеток -- это резонанс динамика, когда эллипс нагрузки чуть ли не ложится на бок. Тут в полной мере решения нет. Я обычно занижаю номинальную приведенку и завышаю анодное, в сочетании с довольно глубокой обратной связью. Это помогает лишь до некоторой степени.

При номинальной резистивной нагрузке, как обычно, "ничто не предвещает ничего", запас огромный.
