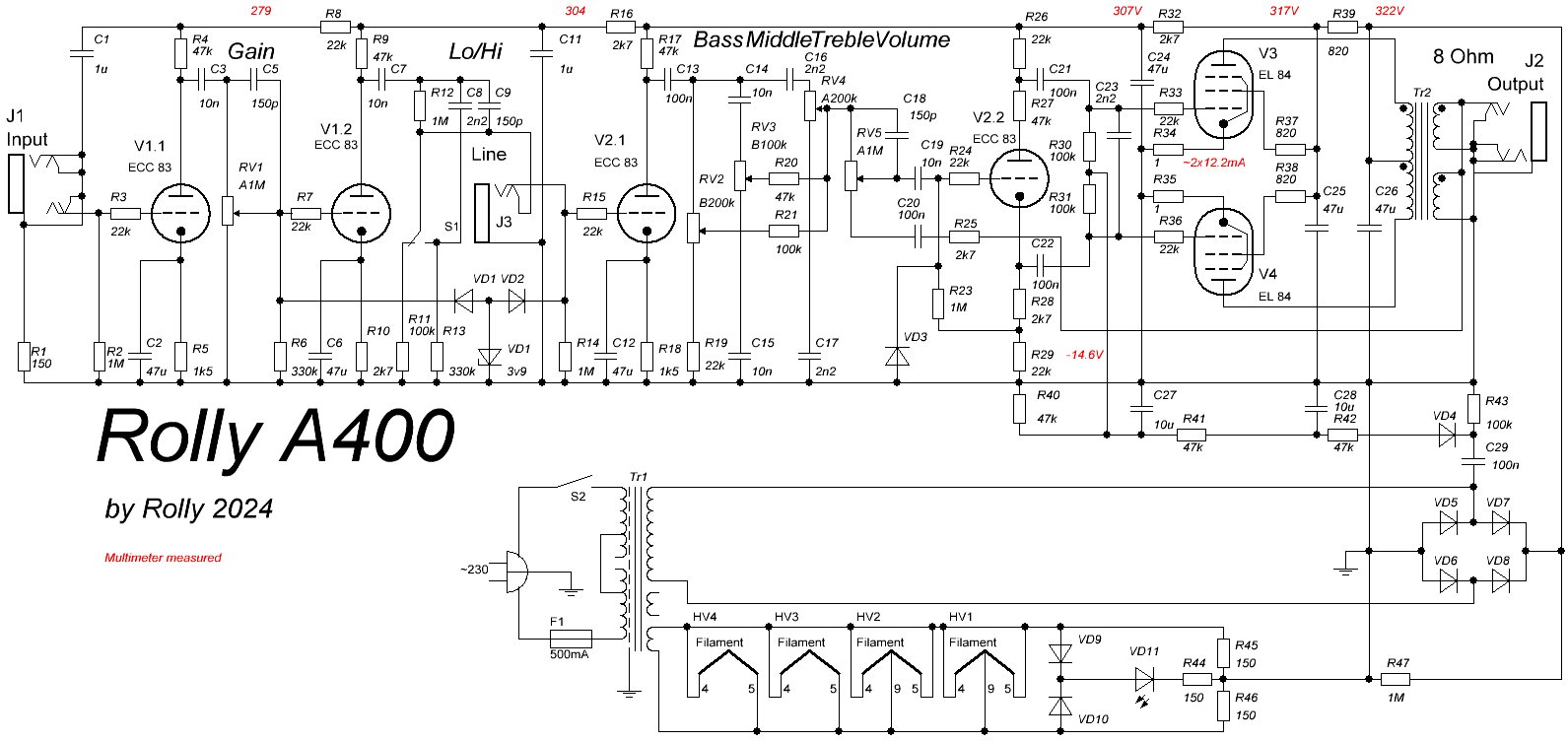

В результате моих долгих экспериментов появилась в итоге такая переделка, в которой от оригинала остались только трансформаторы, динамик и коробка. (Некоторые комментарии в теме уже не актуальны.)
Старая версия оригинала (переделывалась именно она)
GTA-15.pdf (30.3 КБ - загружено 868 раз.)
Особенности схемы:1.Оригинальный темброблок.
2.Оригинальный узел Мастер-громкости с входом ООС.
3.Необычная цепочка фильтров питания.
4.Фазоинвертор с разделённой нагрузкой. Добавлена анодная нагрузка, которая увеличивает перегруз, но не уровень сигнала на выходе.
5.Добавлены диоды для ограничения отрицательных напряжений на сетках и запирания каскадов, но не добавляющие свой клипинг в звук.
Минимальная громкость на полном перегрузе не убирается в ноль, а остаётся на уровне значительно ниже уровня громкости неподключённой гитары.
Благодарю участников Гитарплеера и ГТЛаба, кое-что я почерпнул из ваших обсуждений!
