Я знал, что вы сейчас в две тяги потянете в стороны ардуины))
Но вот беда: лично мне эта хрень в самостоятельном опыте не далась
А вот логику переключения в том же Энгле я раздуплил, не смотря на фейковую схему с ошибками, и футсвич у меня даже заработал, как надо, когда припекла необходимость))

Остается припечь необходимость по части МК и ардуины в частности - и дело пойдет

sadky, перепаял глубину, как ты советовал, вроде заработало.
Конденсатор 1,5мкф, резистор 39кОм.

Всё-таки очень шумным получился лид-канал....
Плохо, что у меня нет опыта юзания заводских гитарных усилков. Вот послушать бы, да сравнить.
Подправил все косяки, недопаи, пердёж, зудёж, свист, но шум остался. Прям матёрый хис, шипение.

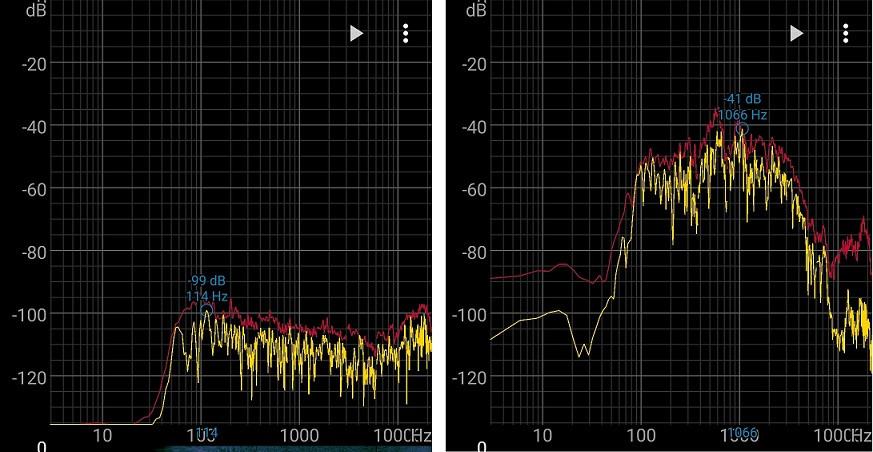

При гейне и громкости на середине, мастер громкости - на полную, картина такая:

Слева - фон комнаты, справа - шипение лида.

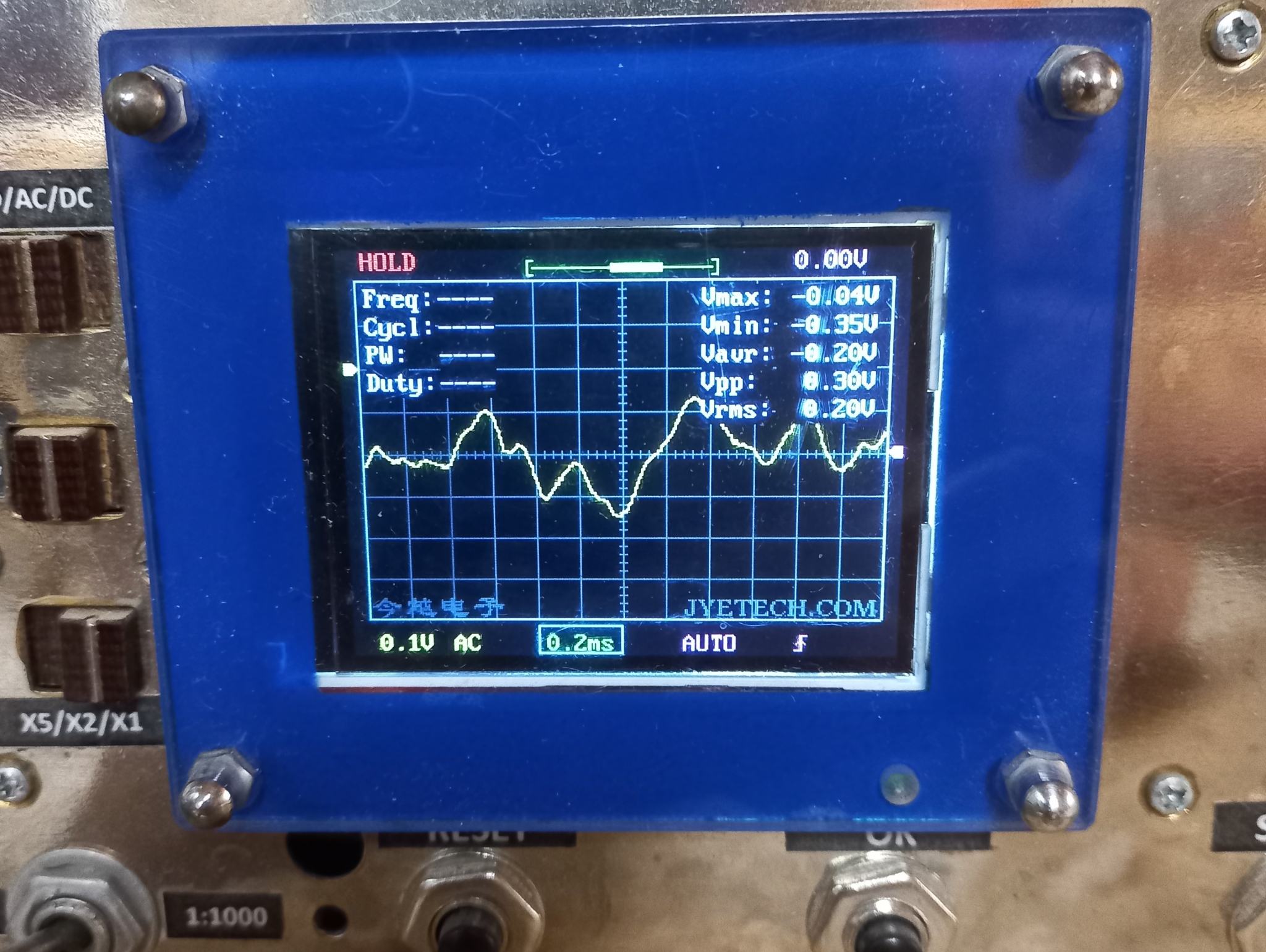

Но ослике это выглядит так:
И я не вижу здесь явных гармоник 100Гц.
В3-38 показывает 160мВ.
Эквивалент нагрузки - 8 Ом (не стал уши насиловать).
И это всё при ручках канала - на середине.
Для дома, конечно, на полную не выкрутишь - кровь из ушей польётся. А на сцене шум потеряется в пространстве, да и педалькой можно быстренько отсечь...
Но осадочек - остался...
По коммутации вроде-всё перерыл и исправил. Может ещё какие конкретные элементы могут гадить в звук?

Нашел, что шумит, но пока не знаю, что с этим делать. Проводки там и так минимальной длины.
Сетка триода лида , нога №7, там, где 39К в катоде...

Нашел, что шумит, но пока не знаю, что с этим делать. Проводки там и так минимальной длины.
Сетка триода лида , нога №7, там, где 39К в катоде...

А при каких действиях в районе этого узла схемы фон уменьшается?
Фотку этого узла можно ?

PS Лид канал Меса М2, сеика V3b притянута к катоду 120пф, без него хис заметно больше.( но, если верно понимаю, это костылек )

surfin bird, я сначала через конденсатор 47нан коротил на землю.
Потом убрал конденсатор и коротил в тех точках, где нет высокого напряжения.
Ну, ничего удивительного я там пока не обнаружил. Закорачивание сетки как первого триода так и второго триода канала перегруза - убирает этот шум. Т.е. шум уже заложен после входного триода, что ли не пойму...
Свежую фотку монтажа не сделал, а переделал там довольно много, т.что выкладывать особо нечего.
Основной косяк, возможно в том, что регулятор гейна лид оказался довольно далеко от элементов и лампы лида...
Но там стоят везде экранированные провода:
 .jpg (1313.35 КБ. 2048x857 - просмотрено 11 раз.)

... и добавил:

Попробуйте приземлить анод через конденсатор небольшой ёмкости (300…500 пФ).
Или попробуйте сделать это же с сеткой.

Вот это ещё не пробовал. Но опять же, если поможет, то это будет - костыль.
Попробую. Больничный ещё на неделю продлили

... и добавил:

PS Лид канал Меса М2, сеика V3b притянута к катоду 120пф, без него хис заметно больше.( но, если верно понимаю, это костылек )

Этоу них - штатное техническое решение, или чей-то мод?

AZG, вот:
Я там выше всё описал. Шипение, близкое на ух к белому шуму.
