Форму искажений мимоходом глянул, там была ступенька , но с какой-то сосулькой.
Ещё раз соберу всё измерительное и посмотрю.
Ну а вообще - все элементы, отвечающие за количество усиления - как в оригинальной схеме.
В катоде второй лампы - даже меньше конденсатор - 0,82мкФ, вместо 1мкФ.
По уровню лид канал чуть погромче, чем клин и кранч, т.е. чтобы звучало ровно при переключении нужно ручки лид канала поставить чуть меньше на час-два, чем клин и кранч.
Но это, как я понимаю. особенности схемы, и с этим придется мириться.

AZG, забить?
Тепловой - не вполне ферштейн, что это значит.
Вобщем, если все ручки вправо на лиде и мастер громкость - то как реактивный истребитель в комнате.
Это-норм, что - ли?

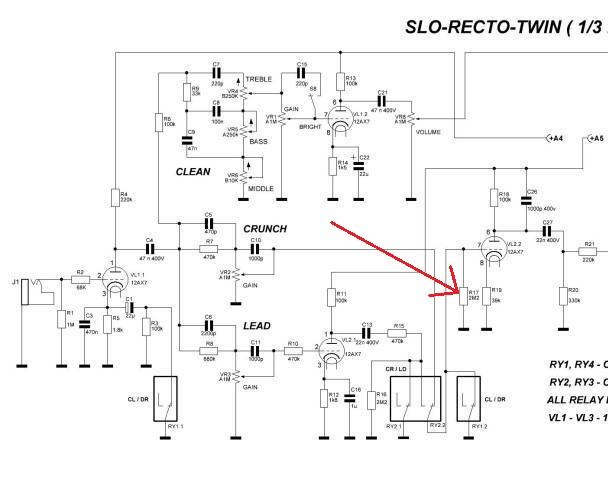

Резистор 2М2 на землю от сетки второго триода лида - это элемент делителя или просто от щелчков?
А то я поставил 1М8 за неимением 2М2. Может здесь излишний газ выходит?

AZG,ну в среднем положении-то вообще всё хорошо, даже в комнате.
Прочти выше написал про резистор в сетке, что скажешь?

Ещё раз пройдусь с осциллографом.

AZG,так вот именно он у меня 1М8 МЛТ зелёный 0,5 ватт и на проволочке.
Попробовать заменить и припаять на панельку?
Но это же и делитель тоже совместно с резистором 470К, так?
И если я уменьшил нижнее плечо, то я и уровень сигнала поднял?

AZG, в предыдущем каскаде 470К я вообще прям на конец экранированного провода припаял и сразу на ножку панели лампы.

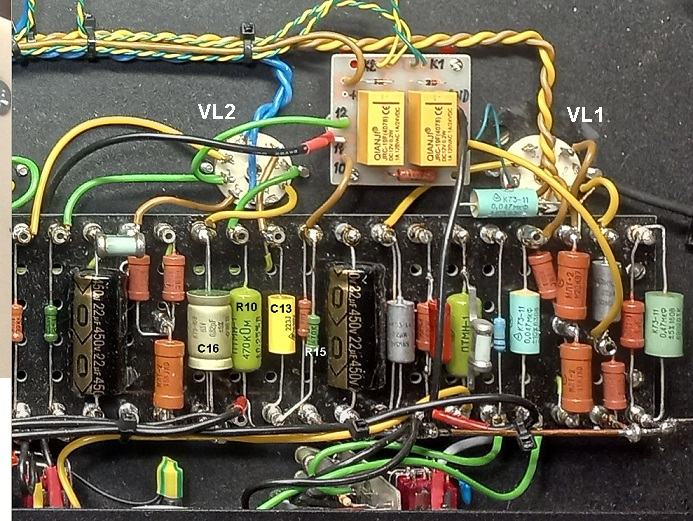

Коммутация на реле и платка реле расположена в 2см от панельки лапы, так что там всё максимально компактно.
Примерно вот так, но сейчас уже много переделано:
Вот ещё что сейчас увидел
Резисторы на входе - распаяны на входных гнездах, а не на панельке лампы.
Это ведь тоже - критично?

Выше написал про распайку входов.
У меня ХАЙ и ЛОУ и резисторы 68К и 1М распаяны на входных гнездах, потом по экранному проводу - на панельку.
Это приемлемо, или тоже на панельке должны быть?
Участок провода между гнездом с резисторами и панелькой - сантиметров 12.

Отпаять провода пота гейна от платы и временно поставить вместо этого пота делитель из пары резиков или подстроечник как можно ближе к сетке. Станет ясно насколько критична удаленность пота .

Поциент во время антихисового припадка проводом  цеплял к шасси обмотанную стрейч-пленкой стальную ложку, которой водил по монтажу и выявлял шипящие узлы и деталюхи
