Отпаять провода пота гейна от платы и временно поставить вместо этого пота делитель из пары резиков или подстроечник как можно ближе к сетке. Станет ясно насколько критична удаленность пота .
surfin bird, была такая мысля, да лень остановила. Ну, после всех прочих ухищрений, пора, видать и это попробовать.
Была ещё идея - поставить пот прями там, у лампы, и сделать привод на пассике от ручки гейна
.
... и добавил:Входной разъём лучше подключать к схеме сдвоенным экранированным проводом. Одна жила сигнальная, вторая - земля. А экран должен быть только экраном,
den-ssdd Можно попробовать. На поте гейна так и сделано.
А на входе у меня обычный одинарный экранированный с Али экспресса, советский был хороший, кончился.
Экран у меня только экран, всё по Гендину старику. Вот только указание "в одной точке шасси - трудно осуществимо.
Сейчас так: у панельки, где её крепежный винтик к шасси - зачистил полимерку и установил латунную стойку, к ней - экран провода.
А "земля" - это толстая медная проволока, идущая от входных гёнзд - до точки соединения с шасси - у первого за выпрямителем конденсатора. (А это в другом углу шасси).

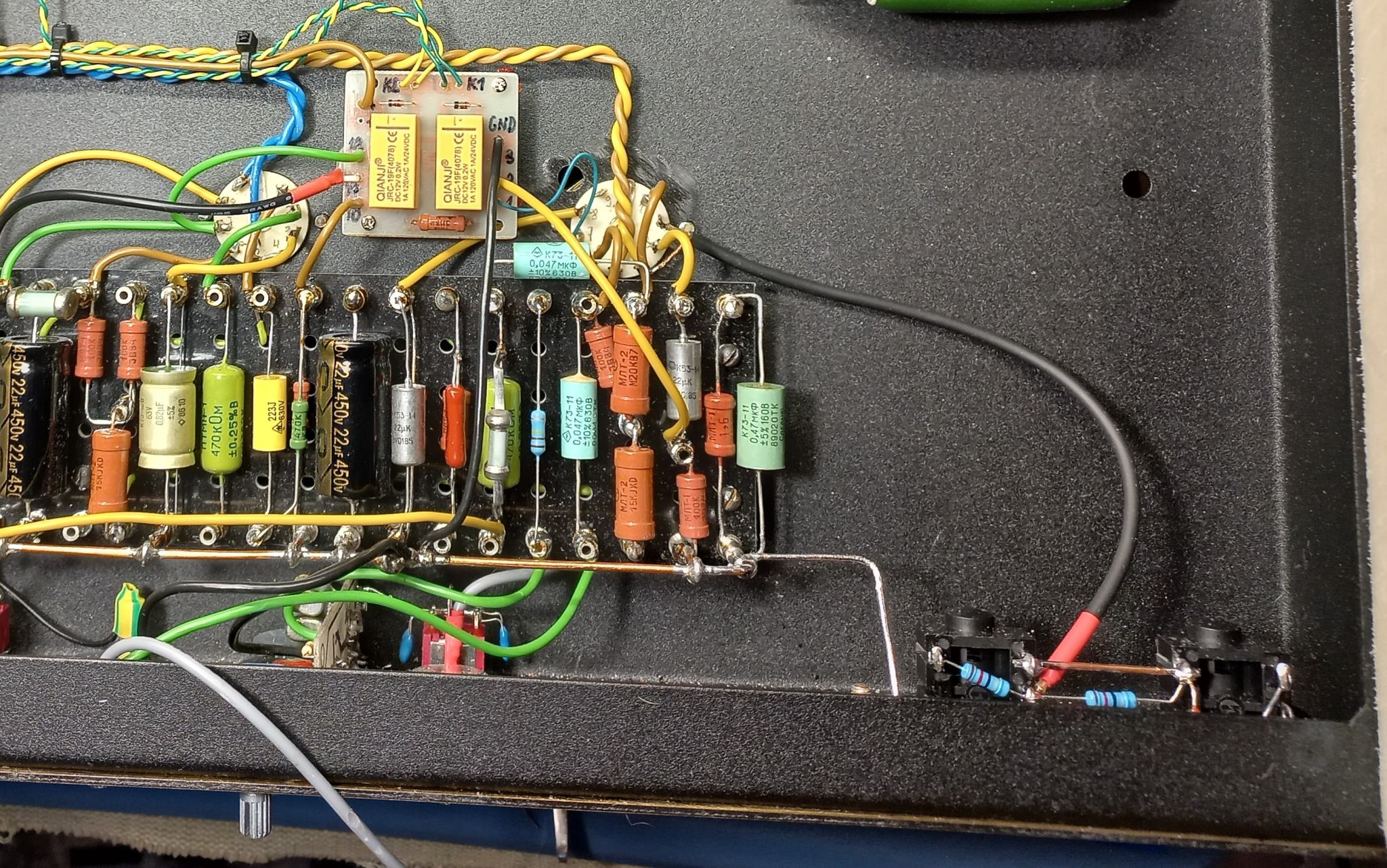

Примерно вот так, но сейчас уже кое что переделано:
входные гнезда.jpgСмущает ещё одна конструкторская особенность: стабилизированной постоянкой 12 вольт запитан накал только первой лампы.
А самая шумная часть - это, как я теперь понял - вторая лампа
.
Можно переделать, стаб потянет, в принципе радиатора должно хватить на 300мА.
Тут можно вообще до шаманства дойти.

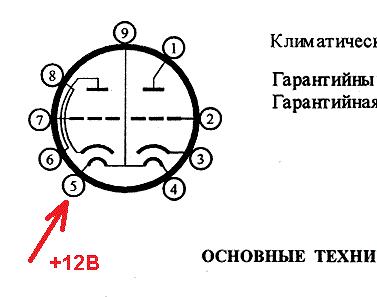

AZGкак-то писал, что в некоторых случаях имеет значение - к какой ножке накала подсоединять плюс
.
Возможно, это больше относится к КП, но чем черт не шутит. Может перепаять накал первой лампы, чтобы плюс шёл на первый триод баллона?
