Всем доброго времени суток!
Нужна фотка, кому не лень, раскрутите и сфотайте, чтобы было видно, откуда и куда идет провод и какого он цвета.

Вообщем не работает скример, увидел что внутренности (контакты) кто то перепаивал.
Хотелось бы увидеть откуда и какого цвета и куда идут провода, ну или цветную схему (вроде цвета проводов совпадают во всех педальках).

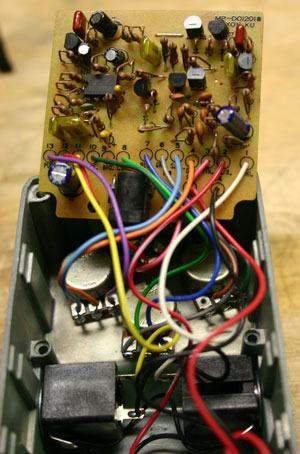

типа такого, но чтобы было видно откуда и куда!!!

Простите что тема повторяется в двух разделах!((

Да поможет нам Google

Плюсик тебе, отчасти помогло)) Но не то чуть чуть.

... и добавил:

могу покидать фоток, если честно, очень нужны советы.
Как мне показалось, гнезда инпут и аутпут подозрительно спаяны (точно видны следы пайки, педалька паялась кем то).

Фотки делал как мог, чтобы все подробно было.

Опачки последняя фотка насторожила....
откуда если не секрет?)
случайно не Ts9dx?

А что именно насторожило?)
Нет, это ТS9, один из самых первых (с JRS4558D) - именно поэтому я и борюсь так за ее жизнь)

... и добавил:

Ну объясни пожалуйста что насторожило? неужели что-то в схеме накосячили??!?!
Я же не усну теперь

да нет)) я в этой части ничего не шарю) так что никак критиковать не могу...
Просто недавно через меня прошел TS9DX в котором какой то УМНИК, рех знает зачем перепаял потенциометр и сделал какой то "мод" после которого грелка стала засирать звук)
А на фотке просто оч похожа плата на ту что была в Д-иксе
И так же изолентой перемотан провод до батарейки

Кажется трабл в чипе - он отправился в мир иной!)

Просьба закрыть тему)

Как можно закрывать темы -2 шт. , если присутствует слово КАЖЕТСЯ?
Подкину чуть-чуть параноидальной конспирологии: "мастер", оценив квалификацию клиента и раритетность примочки, исправит чей-то косяк в пайках, а вместо исправного  священного грааля трушного чипа, впаяет вульгарный новодел

цука!!!!
Зачем ты это написал!?!?!

И почему я такой тугой, не догодался сам... теперь точно не буду никому отдавать, и только сам паять.

Знакомых мастеров у меня уж точно нету...

... и добавил:

Лови 100ый плюсик за это!
