Заземление в DIY педали
« : Февраля 19, 2025, 23:32:23 »

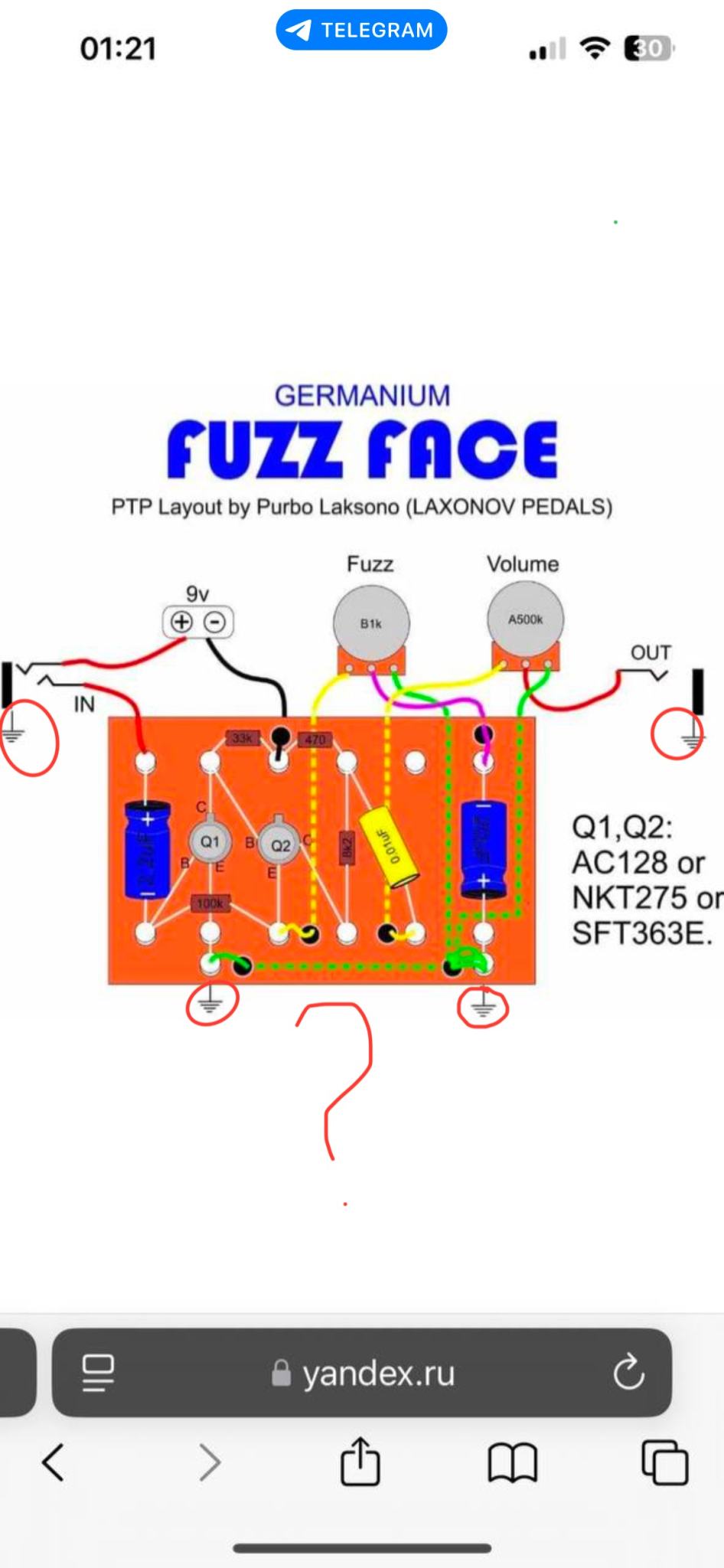

И снова здрасьте, и снова я задаю очевидные для многих вопросы, но все же, лучше один раз спросить и не сделать юнй*х. Так вот, на фото вроде простая схема которую я возможно осилю, и один момент, куда должно уходить заземление, куда его впаять и че вообще с ним делать?🤔

Оффлайн Мастер Михалыч

  • Живу на форуме
  • *******
  • Сообщений: 7737
  • Я металлист. Попробовал шиитаке соус с лапшой.
Re: Заземление в DIY педали
« Ответ #1 : Февраля 19, 2025, 23:46:56 »
Да... Загадка..

 Есть ли электрическая, схема педали? Может по ней можно понять,....

... и добавил:

Любопытно что 9 вольт поступают в гитару и превращают катушки в звукоснимателе в электромагниты, которые притягивают... Которые намагничивают струны.
Плюс, когда струна колеблется в магнитном поле, то в ней возникает ток... Но со струны мы не снимаем сигнал...

Как же работает звукосниматель на гитаре?  Надо гуглить...  ???

И зачем звукоснимателю питание 9 вольт?  ?  ?
« Последнее редактирование: Февраля 19, 2025, 23:50:46 от Мастер Михалыч »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12779
  • Atypique
Re: Заземление в DIY педали
« Ответ #2 : Февраля 20, 2025, 00:14:22 »
Вот классическая схема:

https://fuzzcentral.ssguitar.com/fuzzface/fuzzfacepnpschematic.gif



Все точки схемы, имеющие символ "земля", соединяются вместе.

Стереогнездо на входе имеет контакты: Tip ("пипка"), Ring ("кольцо") и Sleeve ("рукав").

При введении моноджека кабеля контакты Sleeve ("рукав") и Ring ("кольцо") замыкаются, (+) батарейки соединяется с общей "землёй" и схема включается; контакт Tip ("пипка") подаёт сигнал с датчика на вход схемы.

На выходе схемы используется обычное моногнездо с контактами Sleeve ("рукав") и Tip ("пипка"); либо стереогнездо без подключения контакта Ring ("кольцо").
« Последнее редактирование: Февраля 20, 2025, 00:39:54 от Geezer »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Заземление в DIY педали
« Ответ #3 : Февраля 20, 2025, 01:28:24 »
Мастер Михалыч, Ну не лезьте вы в технические темы с вашим то знанием схемотехники! 9в  у него в гитару уходят  :pozor: :pozor: :pozor:

Kurenkou, Совет номер раз: Если ещё не разобрались - есть на форуме люди, советы которых по технической части слушать противопоказано. Михалыч - один из них. Geezer - чуть адекватнее, когда трезвый, но может написать лютейшую дичь, потом разберётесь. Его подпольная кличка - Мусьё.

Так вот, Как в момент трезвости правильно сказал Мусьё, все точки, обозначенные значком земли, должны быть соединены. Нижние два как видно по рисунку уже соединены между собой зелёным пунктиром. То есть нам надо соединить только джеки с ближайшими к ним точками:

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1863
  • Новосибирск.
Re: Заземление в DIY педали
« Ответ #4 : Февраля 20, 2025, 02:58:15 »
Увеличу список глупых вопросов  :rolleyes:.
1. В педали футсвича нужно корпус педали соединять с землёй?
2. Какой кабель использовать в FS? обычный трехжильный пойдёт, или экранированный нужно?
Ну, т.е., другими словами - может ли FS стать антенной?
« Последнее редактирование: Февраля 20, 2025, 03:26:47 от major73727 »

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Заземление в DIY педали
« Ответ #5 : Февраля 20, 2025, 03:05:28 »
major73727, С точки зрения банальной эрудиции каждый локальный индивидуум, метавизируя абстракцию, не должен пренебрегать критериями утопического субъективизма!

1 - ну а почему нет то?
2 - что-то мне подсказывает, что чаще всего в наличии у людей нашего круга в ассортименте лежит банальный микрофонный (балансный) и вот его и использовать. Более того, тупо цеплять ФС любым стандартным кабелем с парой стереоджеков 8)

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1863
  • Новосибирск.
Re: Заземление в DIY педали
« Ответ #6 : Февраля 20, 2025, 03:34:12 »
Alex_SG, у меня всё ни как у людей. И кабель, почти готовый, есть вот такой, от датчика уровня вражеского, и там не экранированный провод:

А т.к. лень родилась вперёд меня, и переделывать не хоцца, то и спросил.
Ладно, тут делов-то на 5 минут. Попробую, попытка не пытка  ;D.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Заземление в DIY педали
« Ответ #7 : Февраля 20, 2025, 03:36:02 »
major73727, Ты главное смотри, чтоб проводки одного цвета соединяли одинаковые контакты джеков :)
Так то белый это фаза, а ты его на корпус  :D

Оффлайн major73727

  • Эксперт
  • *****
  • Сообщений: 1863
  • Новосибирск.
Re: Заземление в DIY педали
« Ответ #8 : Февраля 20, 2025, 03:48:17 »
Alex_SG, ты сквозь пластмассу видишь  :o?
Я сначала написал, потом посмотрел-проверил, потом исправил в тексте.
Ты сразу ответы мне не пиши, дай ещё подумать малость  :pozor:.

Оффлайн Alex_SG

  • Живу на форуме
  • *******
  • Сообщений: 7526
  • хейтер и пессимист :crazy:
Re: Заземление в DIY педали
« Ответ #9 : Февраля 20, 2025, 03:52:59 »
Цитата: major73727 от Февраля 20, 2025, 03:48:17
Alex_SG, ты сквозь пластмассу видишь  :o?
И это я ещё не купил этилацетат! Ну реально мне литра лет на 25 хватит канифоль бадяжить, с другой стороны в фасовке 100мл я его не нашёл нигде  :D

... и добавил:

Я просто иногда успеваю писать ответ в промежутке написал-запостил .....   пауза на проверку.....   правка.
Так вот во время этой паузы я уже видел, что у тебя про белый написано было :) А сейчас вижу, что фраза из поста исчезла :)
« Последнее редактирование: Февраля 20, 2025, 03:55:32 от Alex_SG »
