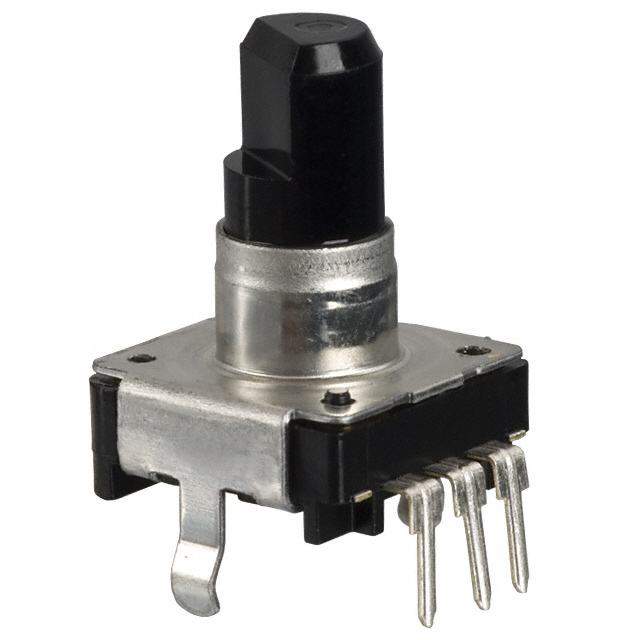

Была у меня проблема с этим энкодером - повредил при переноске в рюкзаке. Причем повредил не критично. В ПОДе корпус энкодера такой, что его крышка, которая держит все внутренности энкодера, крепится к корпусу энкодера с помощью 4-х металлических креплений похожих на ласточкин хвост. Так вот при сворачивании ручки в сторону, эти крепления просто разгибаются и крышка, в худшем случае, слетает и внутренности разлетаются, либо, в лучшем случае, у крышки отгибаются крепления и ручка начинает сильно люфтить. Для того чтобы устранить эту проблему я просто разобрал ПОД, подогнул эти крепления и на каждое для надежности капнул немного клея, чтобы больше не разгибались. Самое трудоемкое, но не сложное, если руки из нужного места растут, при решении этой проблемы - это разобрать ПОД, т.к. придется откручивать все гнезда от корпуса, снимать все платы внутри и дисплей, т.е. полностью все разбирать, кроме ножных переключателей и педали экспрессии.
Порядок действий таков:
1. Снимаем ручки регуляторов (аккуратно), джойстик справа от дисплея крепится внутри к плате при помощи пластмассовой защелки, просто так его снаружи без разбора корпуса не снять.
2. Откручиваем с внешней стороны крепления всех гнезд и разъемов,
3. Снимаем нижнюю крышку (средний ряд винтов откручивать не надо),
4. Откручиваем все платы. Плата кнопок крепится на 2 болтах, сами кнопки крепятся к ней на защелках (кнопки с внешней стороны откручивать не надо), снимаем джойстик,
5. С внешней стороны откручиваем дисплей (4 головки под 6-тигранный ключ),
6. Переворачиваем основную плату и закрепляем крышку энкодера, осторожно подогнув крепления,
7. Если энкодер сломан безвозвратно, то выпаиваем его и впаиваем новый,
8. Собираем в обратном порядке.
P.S. При сборке убедитесь, что на дисплей не попало никаких волос, и прочих посторонних вещей, не было следов пальцев и т.п., а то будет некрасиво.
Кстати, защитные дуги, как та которая под дисплеем, рядом с энкодером поставить не проблема - место для крепления внутри есть.
