Victor Kempf, да, сегодн получил педаль и понял что на платке с кнопкой и триггер стоит. Выходит проще всего делать свою платку вместо неё.
А над входом пустое место - как раз под гнездо миниджека входа MIDI управления.

Так в скольз попробовал - могу сказать что спикерсим зачётынй получился, в затычках очень приятно звучал, никакого отторжения. Но вот заметил что чистый канал звучит тише заметно, его разгонять приходится. Не получается все рули на 12 часов и поехали.
Что это за PLS-5 укороченный такой, найти не могу, или проще взять обычный и перевернуть его, длинной частью в плату, потом обрезать?
Средний выход на платке не используется?

Vitality, там используется 4 контакта: общий, +12 и два сигнала управления ключами в противофазе (подробнее у Сергея лучше уточнять). В принципе ж можно минимально вмешиваться - управлять ПТ или БТ, которые будут замыкать вместо футсвитча.. Подпаять //-но кнопке и всё. На платке кроме триггера еще и RC-цепи, они важны чтобы не щёлкало.
Спасибо за теплые слова в адрес кабсима) Продолжаем работать над этой темой)
По уровням замечание записал (надеюсь, не сильно критично?). В любом случае обязательно учтем. Спасибо!

По звуку ещё - есть ощущения грязи, как на цифре алиасинг, возможно я вот только попробовал на страте с синглами, возможно это проблема.

На ручку громкости реагирует адекватно, можно пользоваться

А ещё по недостаткам:
Тяжелый, с такой толщиной металла можно из алюминия корпус деалть.
Свистит на блоке питания Mean-Well, особенно проявляется когда гейн лида в районе нуля крутишь. Ну ребята, 100мкф на входе по питанию - как-то не серьёзно, тем более педаль чувствуется как греется, значит хорошее потребление.

Вот так вот..  Получи фашизд гранату!
Vitality, добрый день) Приятно, что оценена возможность работы с преампом ручкой громкости) Сам люблю играть с выкрученной крутилкой на гитаре через драйв-канал для получения чуть подгруженного клина.
Спасибо на добром слове!
Теперь о "злых словах" т.е по замечаниям:
1. Алиасинга конечно же быть не может по определению, педаль то аналоговая и единственное цифровое месте - модуль пангеи, если он присутствует. С блоком питания Mean-Well преампы не тестировали, тестировали с БП АМТ - никаких артефактов. Но отрицать не буду, преампы ОЧЕНЬ чувствительны к качеству питания. Если у БП преобразователь создает помехи по питанию в звуковом диапазоне, то да -  это слышно.
2. По толщине металла и весу. Ну не экономили, каемся!  Но времена сейчас такие - у многих ИМТ выше 30, жалуются, что боятся как следует наступить в порыве сценического экстаза, посему решили на толщине металла не экономить. В любом случае до оригинального Дециматора по этому параметру нам еще далеко
3. По конденсатору 100мкФ на входе... Его функция не фильтрация питания, а соединение внутри педали +12В и земли по переменному току. С чем он в принципе хорошо справляется. Опять же предполагается, что БП хороший и выдает ровные стабильные +12 В без примесей.
Не то чтобы экономили, но проблем не было, поэтому и не заморачивались конденсатором бОльшей ёмкости.
Но ваш опыт обязательно учтём! Спасибо!

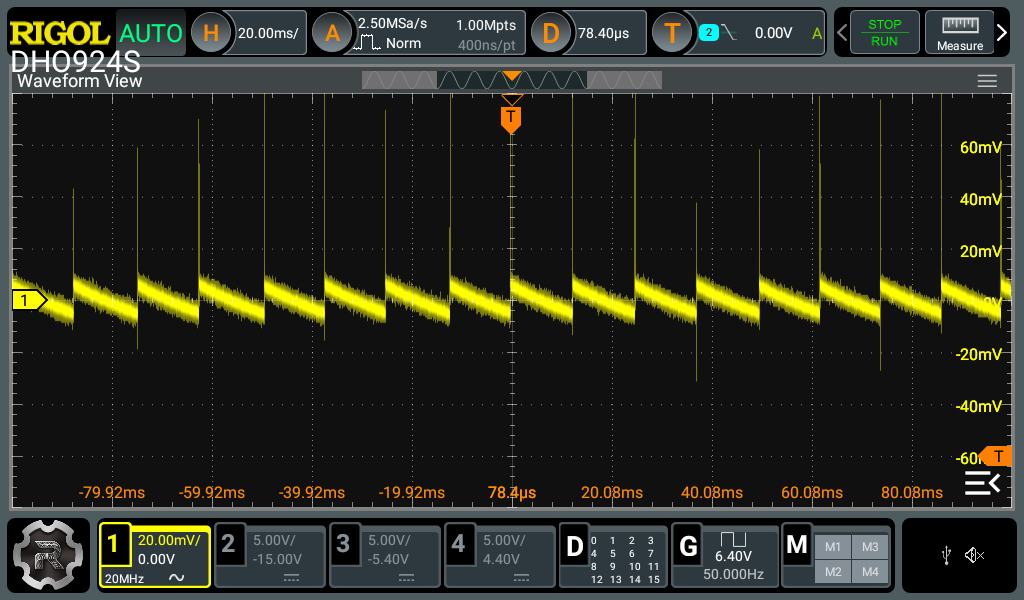

ПС: Посмотрел видео, ну да, так БП свистят некоторые, когда нагрузка мала им, они пакеты ВЧ импульсов выдают с частотой звукового диапазона..  Vitality, а что за датчики на гитаре?

Vitality, норм рычит. Но душа конечно хамбов просила.

Р3 для сравнения нету?

Как имеющий отношение к созданию прокомментирую: Р4 отличается от Р3... или наоборот Р3 отличается от Р4) У Р3 гейна до низа спины (в точности как у оригинала! общее усиление в миллион раз в ламповом 5150 при питании 350В, в Р3 конгруэнтно  в 16 раз меньше при питании 22В). Как-то вышел с Р3 на сцену.. заколебался гейн ловить нужный - около 8 часов, на миллиметр крутнул и уже много..  у меня Seymour Duncan Invader (SH-8) тогда стоял - у него выхлоп не хилый. Ну неудобно ппц когда такое количество гейна. Пару месяцев назад на солянке ламповый 5150 на сцене стоял, воткнулся и испытал те же ощущения.. хрен настроишь нужный гейн - по сути рабочая область гейна у 5150 до 10 часов, ну черт с ним - до 12 часов, если датчики слабовыхлопные.  Не знаю выкручивал ли когда-нибудь кто-нибудь вменяемый гейн у 5150 на максимум...  Ну разве что для каких-то специальных эффектов, не имеющих к музыке никакого отношения  В общем в Р4 общий гейн меньше, зато шкала гейна получилась растянутой и управлять им значительно удобнее (так же кстати было сделано в своё время и в Р2, и никто еще не пожаловался на нехватку гейна). Частотные характеристики канала перегруза при этом полностью соответствуют оригиналу. Т.е по сути убрали неиспользуемые в оригинале положения гейна выше 15 часов.
Итого: если хочется по гейну максимально близко к оригиналу - Р3. Если хочется удобной регулировки гейна - Р4 здесь гораздо интереснее. По осциллограммам и звуку и то и другое практически один в один с оригиналом.

Как имеющий отношение к созданию прокомментирую: Р4 отличается от Р3... или наоборот Р3 отличается от Р4) У Р3 гейна до низа спины (в точности как у оригинала! общее усиление в миллион раз в ламповом 5150 при питании 350В, в Р3 конгруэнтно  в 16 раз меньше при питании 22В). Как-то вышел с Р3 на сцену.. заколебался гейн ловить нужный - около 8 часов, на миллиметр крутнул и уже много..  у меня Seymour Duncan Invader (SH-8) тогда стоял - у него выхлоп не хилый. Ну неудобно ппц когда такое количество гейна. Пару месяцев назад на солянке ламповый 5150 на сцене стоял, воткнулся и испытал те же ощущения.. хрен настроишь нужный гейн - по сути рабочая область гейна у 5150 до 10 часов, ну черт с ним - до 12 часов, если датчики слабовыхлопные.  Не знаю выкручивал ли когда-нибудь кто-нибудь вменяемый гейн у 5150 на максимум...  Ну разве что для каких-то специальных эффектов, не имеющих к музыке никакого отношения  В общем в Р4 общий гейн меньше, зато шкала гейна получилась растянутой и управлять им значительно удобнее (так же кстати было сделано в своё время и в Р2, и никто еще не пожаловался на нехватку гейна). Частотные характеристики канала перегруза при этом полностью соответствуют оригиналу. Т.е по сути убрали неиспользуемые в оригинале положения гейна выше 15 часов.
Итого: если хочется по гейну максимально близко к оригиналу - Р3. Если хочется удобной регулировки гейна - Р4 здесь гораздо интереснее. По осциллограммам и звуку и то и другое практически один в один с оригиналом.

Ну не знаю, у меня на Р3 с Сеймуром ТБ-5 плотняк с часа начинается. После Брикса гейн там показался куда адекватнее, вот в бриксе реально 9-10ч - дальше можно не крутить) Я кстати подумывал туда лампу послабже поставить, интересен результат.

... и добавил:

Да, аналоговый кабсим.

Этот кабсим как-будто ещё лучше звучит или так на видео кажется. Интересно, менялся ли кабсим после тройки.

Максур, КАБсим один и тот же и в 3 и в 4 серии, вполне себе удачный по отзывам. Но мы не останавливаемся на достигнутом, и активно работаем над еще более интересными модификациями (реальные выступления на сцене в помощь). Цифра конечно победоносно шагает по планете, но аналог, с отсутствием задержек и программных глюков (вероятность которых всегда есть как ни крути) это тоже интересное направление, которое остается актуальным.
Vitality, да уже серьезно задумались о модификации Хамелеона. Тем более, что за 15 прошедших лет с его выпуска много чего поменялось). И о варианте с МИДИ в Ла-4 тоже
По поводу EVH Stealth - дак к Ла-4 и Ла-3 можно подключать гитарный кабинет, и играет вполне себе ничегошно по громкости, чтобы позаниматься и даже записаться при необходимости. Может я конечно неправильно понял вопрос...

Victor Kempf, скорее всего имелась голова от фендера и пред по мотивам оной.
