Автор Тема: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)  (Прочитано 716508 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 6631
  • The MUTILATOR
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4875 : Мая 17, 2016, 22:53:27 »
Цитата: MarichevS от Мая 17, 2016, 20:00:47
Ребята, выложим обязательно. Весь день ушел на поиск решения проблемы малой кровью, и такое решение было найдено.
отлично. Ждем

Оффлайн mitya76

  • Эксперт
  • *****
  • Сообщений: 2218
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4876 : Мая 18, 2016, 09:19:53 »
Цитата: MarichevS от Мая 17, 2016, 20:00:47
Ребята, выложим обязательно. Весь день ушел на поиск решения проблемы малой кровью, и такое решение было найдено.
Для чайников можно даже с селфи платы пангеи и где чего менять выделить красными кружочками. И обязательно устрашающую надпись: рукожопие не является поводом для гарантийного ремонта. Все что вы делаете, это исключительно на свой страх и риск.
« Последнее редактирование: Мая 18, 2016, 09:32:44 от mitya76 »

Оффлайн MarichevS

  • Ветеран форума
  • ******
  • Сообщений: 3608
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4877 : Мая 18, 2016, 14:47:22 »

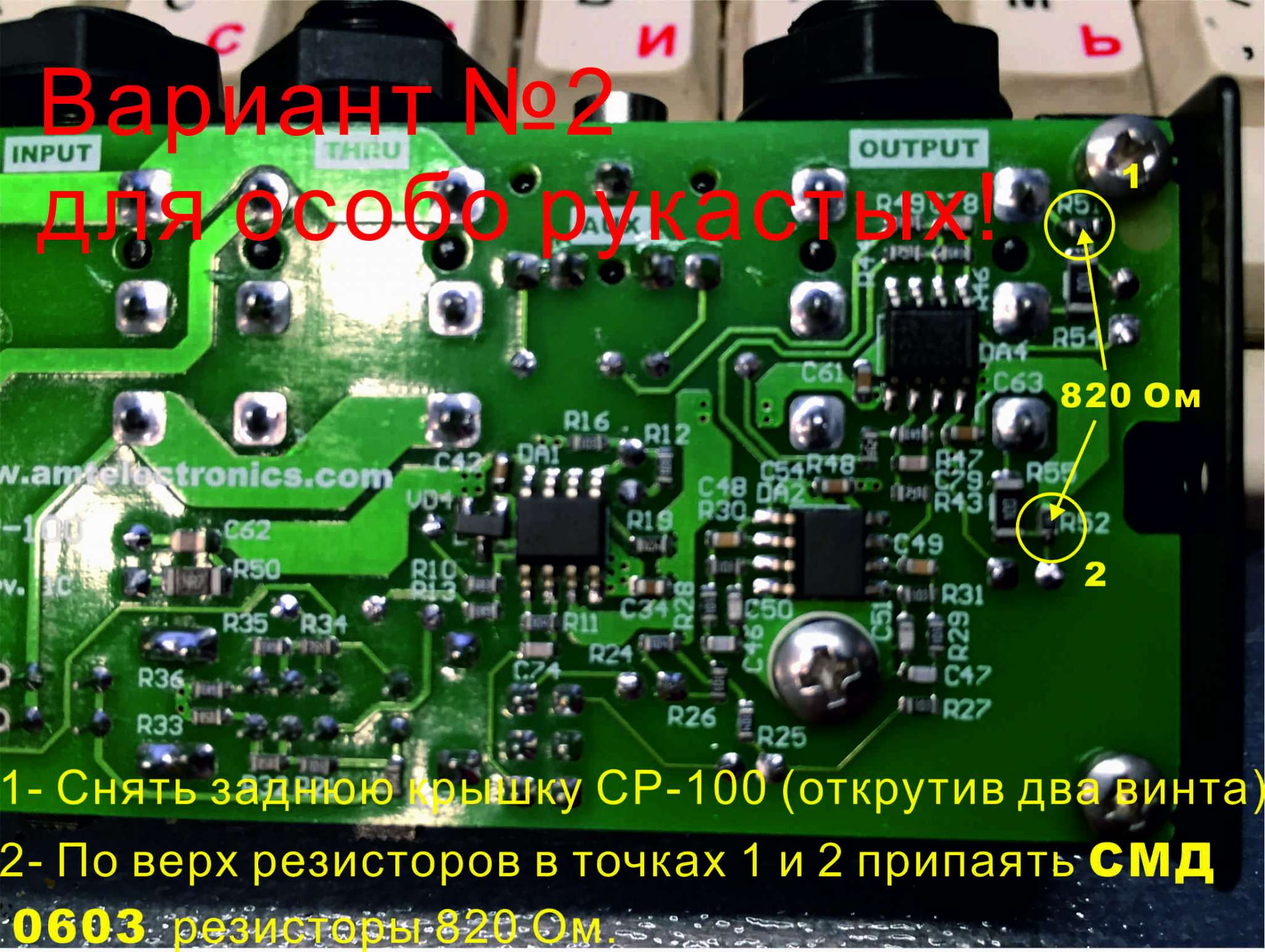

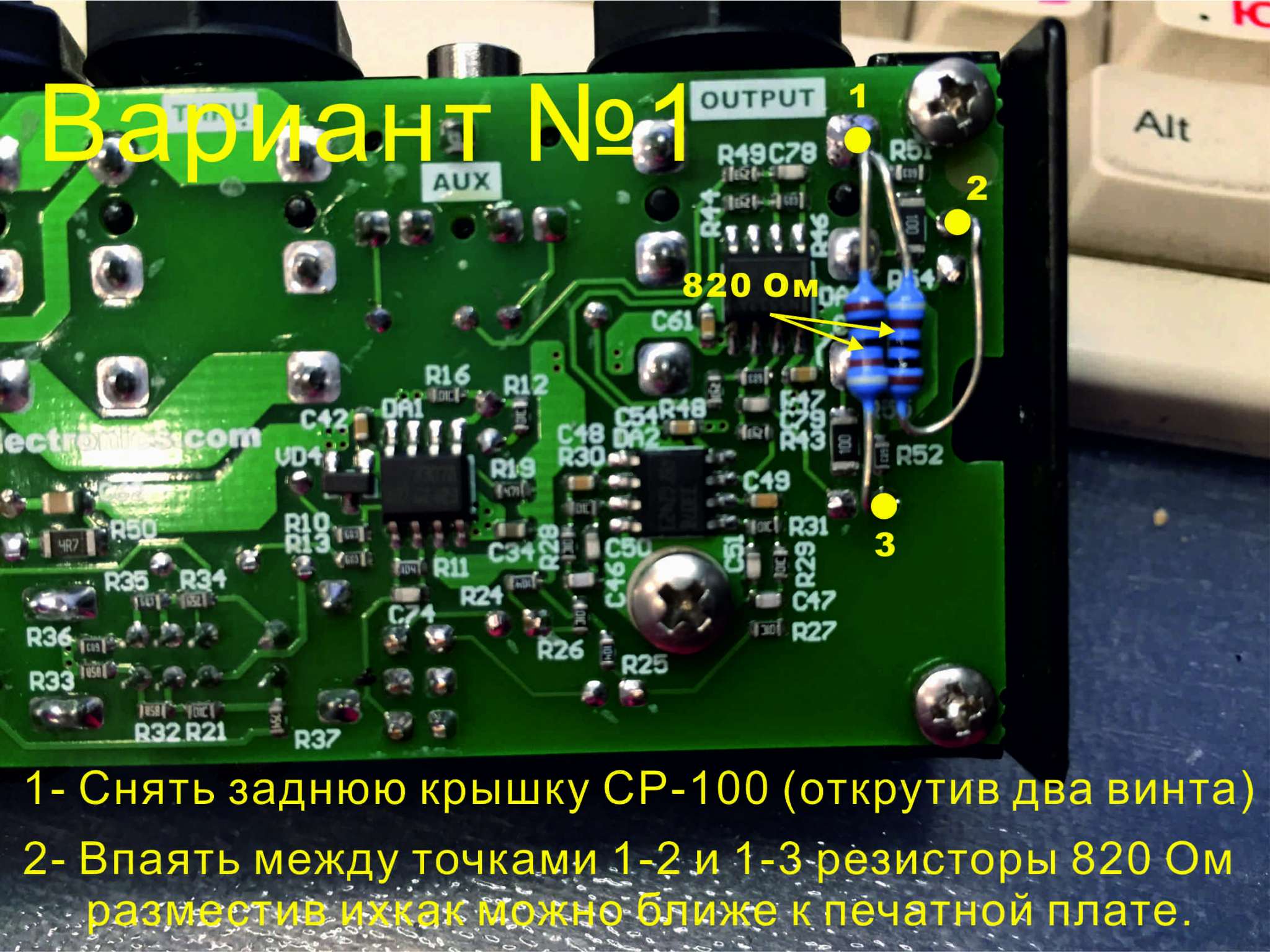

Существует два варианта:
« Последнее редактирование: Мая 18, 2016, 15:01:52 от MarichevS »

Оффлайн mitya76

  • Эксперт
  • *****
  • Сообщений: 2218
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4878 : Мая 18, 2016, 14:49:30 »
А второй? Хотя мне и такого за глаза хватит. Единственно, я бы подложил под резюки кусочек прозрачного скотча, от греха подальше.

Оффлайн AD

  • Живу на форуме
  • *******
  • Сообщений: 8402
  • Всё нормально ...
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4879 : Мая 18, 2016, 14:53:30 »
Я правильно понял, что после данной манипуляции фантомное питание пульта не убъет Пангею? так?

Оффлайн MarichevS

  • Ветеран форума
  • ******
  • Сообщений: 3608
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4880 : Мая 18, 2016, 15:04:56 »
Цитата: AD от Мая 18, 2016, 14:53:30
Я правильно понял, что после данной манипуляции фантомное питание пульта не убъет Пангею? так?
После такой модификации фантомное питание не будет вредить выходным конденсаторам Пангеи.

Оффлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 6631
  • The MUTILATOR
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4881 : Мая 18, 2016, 15:11:00 »
MarichevS, мощность резюков какую лучше? 0,5Вт влезет?

Оффлайн MarichevS

  • Ветеран форума
  • ******
  • Сообщений: 3608
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4882 : Мая 18, 2016, 15:13:15 »
Цитата: M1g от Мая 18, 2016, 15:11:00
MarichevS, мощность резюков какую лучше? 0,5Вт влезет?
лучше 0,125

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4883 : Мая 18, 2016, 17:50:41 »
Цитата: Александр Лобанов от Мая 17, 2016, 17:59:51
Ну я о том же) Все будет отлично работать.

... и добавил:

Вот что мне ответила тех.поддержка.

Заменили резистор идущий на землю после конденсатора с 68к на  820 Ом. 48 вольт подается через резисторы 6.2-10кОм,
напряжение делится и остается меньше 4-5 вольт. Выходной конденсатор остается смещенным в правильном направлении (изнутри на нем
6в). Но при подключении к фантомному питанию CP-100 должна быть запитана.

Очередной вопрос. Самый худший вариант, возьмем 10% в плюс от напряжения 48 В - 53 В, и сделаем делитель: имеющийся 68к и ему параллельно 820 Ом - суммарно 810 Ом в пангее и 6,2кОм в пульте. Имеем по закону Ома напряжение после делителя 6,12 В, при этом делитель сожрет от пульта 7,5мА тока что уже не мало. Если я правильно понимаю питание выходного ОУ однополярное 12В. Значит на выходе ОУ смещение 6В. Уже меньше чем на делителе. А если питать пангею от 9В, будет 4,5В на плюсе конденсатора и 6,12 В на минусе. Ох уж эта забавная электроника...  ???

Оффлайн W. Angel

  • Эксперт
  • *****
  • Сообщений: 2552
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4884 : Мая 18, 2016, 18:06:59 »
Я правильно понимаю, что если после Пангеи поставлю Radial PRO DI, то могу не опасаться фантомки? Как-то вообще не думал на эту тему, а тут вот читаю и чего-то запереживал )

Оффлайн Бобырев Юрий

  • Ветеран форума
  • ******
  • Сообщений: 3210
  • Зарегистрированный
    • http://www.scartown.ru
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4885 : Мая 18, 2016, 20:23:36 »
А я уже несколько концертов сыграл и хз был там фантом или нет :) Как понять кондеры сдохли или нет?

Оффлайн Stonetalker

  • Эксперт
  • *****
  • Сообщений: 1518
  • Булыгин Алексей
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4886 : Мая 18, 2016, 20:29:50 »
Цитата: Бобырев Юрий от Мая 18, 2016, 20:23:36
А я уже несколько концертов сыграл и хз был там фантом или нет :) Как понять кондеры сдохли или нет?

Вот-вот!  8)

Оффлайн Alexander Korotaev

  • Новичок
  • *
  • Сообщений: 38
  • www.amtelectronics.com
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4887 : Мая 19, 2016, 05:43:18 »
Цитата: Angel от Мая 18, 2016, 17:50:41
Очередной вопрос. Самый худший вариант, возьмем 10% в плюс от напряжения 48 В - 53 В, и сделаем делитель: имеющийся 68к и ему параллельно 820 Ом - суммарно 810 Ом в пангее и 6,2кОм в пульте. Имеем по закону Ома напряжение после делителя 6,12 В, при этом делитель сожрет от пульта 7,5мА тока что уже не мало. Если я правильно понимаю питание выходного ОУ однополярное 12В. Значит на выходе ОУ смещение 6В. Уже меньше чем на делителе. А если питать пангею от 9В, будет 4,5В на плюсе конденсатора и 6,12 В на минусе. Ох уж эта забавная электроника...  ???

Питание CP-100 должно быть 12В. Вот вам еще 1,5 Вольта:
http://www.cde.com/resources/catalogs/AEappGUIDE.pdf
"While the capacitors can withstand continuous application of 1.5 V
reverse voltage, exceeding that can damage the capacitor by
overheating, overpressure, and dielectric breakdown."
http://www.vishay.com/docs/25001/alucapsintroduction.pdf
"A reverse polarity of up to 1.5 V is permissible."

Оффлайн Angel

  • Опытный
  • ****
  • Сообщений: 769
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4888 : Мая 19, 2016, 10:31:44 »
Ага питание 12, все слышали кто от стандартных блоков для педалек питает? Отдельный БП это так чудесно, и видимо дибокс до кучи, ведь она должна быть включена при подключении к пульту ))
А может просто поставить нормальные конденсаторы пленочные на нужное напряжение? Не? Стандарт на фантомное питание лучше почитайте вместо даташита на электролиты. iec61938 он называется. Там циферка есть потребления тока от одного канала. На резисторе 6,81кОм который в пульте при данной схеме с резисторами 820 Ом будет какая мощность? Сами посчитаете я надеюсь. Думаю звукорежи обрадуются выгорающим резисторам в пульте после подключения пангеи  ;)

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2154
  • www.st-rock.com
    • st.Rock
Re: AMT PANGAEA CP-100 (кабинет симулятор на основе импульсной свертки сигнала)
« Ответ #4889 : Мая 19, 2016, 10:47:50 »
Angel, а только смена конденсаторов на неполярные особо ничего не даст...

Можно в паралель 68к включить тот же BAV99 - два последовательно катодом в сторону "земли". Просадит при фантоме до ~1,4В.
Оно не даст ничему умереть, но и работы нормальной не будет...
Еще проблема, что в пангее выход совмещенный - и на не линейных сигналах, при диодах, будет ограничение по амплитуде выше тех же 1,4В.
Те же стабилитроны в тракт лучше не ставить, из-за их "белого" шума...
На самом деле, ситуация не такая уж и тривиальная, как кажется на первый взгляд....
« Последнее редактирование: Мая 19, 2016, 10:58:06 от vasilius »
