Здравствуйте, уважаемые форумчане. Тут у меня токмо что биг мафф приказал долго жить, судя по всему из-за переполюсовки.
Признаков жизни включенный не подает, байпас проходит.
Подскажите, пожалуйста, куда лезть, что первым делом проверить, как починить?
Диоды звонил - пробоя нет.
Спасибо!

Хотя можно просто в окно и помянуть...

+

Да, для дерева в принципе любой ПВА годится.

... и добавил:

Защитный диод смотреть.

Хотя можно просто в окно и помянуть...

А по существу предложения будут? С матчастью

По существу…
Не лезь туда в чем не разбираешься, ибо нужна куча приборов на столе , тестер есть? Генератор нч есть? Осциллограф есть?
Отдай в ремонт , схема в них простая, в 1500-2000руб думаю уложишься

С этим согласен.
По большей части потому, что схема элементарная, хочу проблему сам и решить. Вдруг она будет тривиальной.
Электротехнику в институте изучал, так что базовые знания имею. Нужна лишь наводка, что первым смотреть и проверять. Паяльником никуда не лезу. Ведь как раз никаких диодов на защиту от переполюсовки в мафах нет.

Vivisektor, зависит от версии МАФ-а. В америкосах были диоды. Конкретики же нет...

У меня америкос, первая ревизия 3003 А.
Там единственные четыре диода клиппинг регулируют.

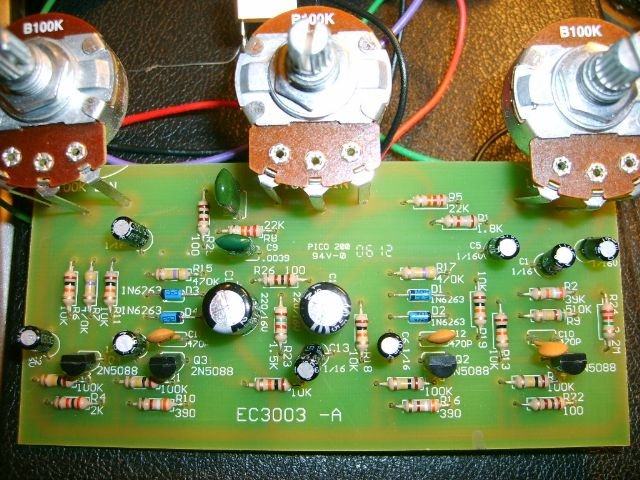

Такого вида платка

Vivisektor, Да, там вполне могло не быть защиты.

Ну тут проверять два больших жлектролита и все 4 транзистора. Диоды точно выжили. Как и мелкие электролиты по бОльшей части. Схему в руки и проверять все по питанию.

Спасибо!
Электролиты гляну сейчас и сообщу.
В транзисторы прозванивал - не пробитые. По питанию можете подсказать какое падение на ногах транзисторов должно быть?

Vivisektor, не подскажу. Есть схемы со всеми напругами.

Все равно благодарю за наводку!

... и добавил:

Коллеги, спасибо всем, кто участвовал!
Прозвонил большие кондеры, на одном кз, второй утекает. Так что заменим - и посмотрим как дальше, дай Б-г этим все обойдётся.

Если электротехнику изучал , то вопросов по ремонту быть не должно, пробиваются обычно полупроводники, транзисторы в первую очередь.
Подаешь синус на вход 0,2-0,3 вольта идешь покаскадам осцилографом , даже схема нафиг не нужна, лишь глянуть распиновку транзисторов

А транзисторы ты как прозванивал? Выпаивал?

Не основной мой профиль. Атомную станцию на реакторе типа ВВЭР могу запустить - это без проблем )
Поэтому больше вопросов, чем ответов. Из практики - пара собранных фузфейсов. К тому же осциллографа и пр. приблуд кроме мультиметра в хоз-ве не имею.

Транзисторы прозванивал на плате - ноги между собой на предмет пробоя перехода. Вроде бы живые.
Но сейчас явно электролит С16 пробит. Завтра его под замену вместе с С14, а дальше война план покажет...
