Автор Тема: Blackstar HT-20 Head - фонит на чистом канале!  (Прочитано 2571 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Blackstar HT-20 Head - фонит на чистом канале!
« : Августа 05, 2015, 19:18:25 »
Друзья гитаристы, нужна помощь в диагностике проблемы. Озадачила меня такая штука: купил с рук Blackstar ht-20 studio head и то ли сразу не заметил... фон на чистом канале, похож на гудение понижающего транса (голова 110Вт). Регулировка громкости чистого канала ничего не меняет. Даже если поставить в 0. Только ручкой master можно усилить\ослабить фон. В положении 9 часов (мастер) если выкрутить громкость чистого канала (volume) больше половины, то фон слышно относительно слабо - возможно поэтому я его сразу и не заметил. Но с мастером на середине фонит уже раздражающе. Вытаскивание джека из гитары фон не меняет абсолютно... Как и замена всех ламп, кабелей.. Менял и понижающий транс - грешил на него, фон по характеру то похож на его гудение. Также безрезультатно ??? Новый транс не гудит - ну по крайней мере этого на слух не слышно, но фон из динамика идет все равно. Упертый он, этот фон..  :( При этом на канале овердрайва все норм, если скрутить в 0 его громкость - тишина. Может кто сталкивался с подобным, знающие люди подскажите куда копать, мастеров в нашей деревне не шибко водится (нормальных :))

p. s. Попробую выложить видео с этим делом...
пока ссылка http://www.ex.ua/240701909946

Оффлайн Johnson

  • Эксперт
  • *****
  • Сообщений: 1714
  • Every day I have the Blues
    • Johnson Project
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #1 : Августа 06, 2015, 05:51:04 »
Цитата: noise7r от Августа 05, 2015, 19:18:25
Друзья гитаристы, нужна помощь в диагностике проблемы. Озадачила меня такая штука: купил с рук Blackstar ht-20 studio head и то ли сразу не заметил... фон на чистом канале, похож на гудение понижающего транса (голова 110Вт). Регулировка громкости чистого канала ничего не меняет. Даже если поставить в 0. Только ручкой master можно усилить\ослабить фон. В положении 9 часов (мастер) если выкрутить громкость чистого канала (volume) больше половины, то фон слышно относительно слабо - возможно поэтому я его сразу и не заметил. Но с мастером на середине фонит уже раздражающе. Вытаскивание джека из гитары фон не меняет абсолютно... Как и замена всех ламп, кабелей.. Менял и понижающий транс - грешил на него, фон по характеру то похож на его гудение. Также безрезультатно ??? Новый транс не гудит - ну по крайней мере этого на слух не слышно, но фон из динамика идет все равно. Упертый он, этот фон..  :( При этом на канале овердрайва все норм, если скрутить в 0 его громкость - тишина. Может кто сталкивался с подобным, знающие люди подскажите куда копать, мастеров в нашей деревне не шибко водится (нормальных :))

p. s. Попробую выложить видео с этим делом...
пока ссылка http://www.ex.ua/240701909946
похоже электролит конденсаторы где-то подсохли.

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #2 : Августа 06, 2015, 12:59:16 »
Да, тут как раз нашел еще на одном сайте: "Проверьте, не является ли причиной фона недостаточная фильтрация питающего напряжения в самом комбинированном усилителе. Отключите от него все источники сигнала, установите регулятор громкости в минимальное положение. Если фон не исчезнет, причина кроется в электролитических конденсаторах. "  - Похоже на мою ситуацию, все сходится.



... и добавил:

Похоже, без вменяемого мастера не обойдусь... Хотя с паяльником дружу. Придется отправлять на ремонт, а это целая неделя без усилителя  :o
« Последнее редактирование: Августа 06, 2015, 13:02:59 от noise7r »

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3339
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #3 : Августа 06, 2015, 13:45:28 »
noise7r, частенько, когда портятся электролиты, то они вздуваются. Это можно увидеть визуально, вскрыв усилитель.

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #4 : Августа 06, 2015, 16:00:26 »
Я вскрывал, осмотрел плату, но ничего криминального там не заметил.  ??? Все чистенько... Я не спец в этом деле, но такое бы заметил. Попробую еще раз все осмотреть.

... и добавил:

Заодно выложу фото платы этого блекстара...
« Последнее редактирование: Августа 06, 2015, 17:07:23 от noise7r »

Оффлайн bigdogdos

  • Эксперт
  • *****
  • Сообщений: 1705
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #5 : Августа 06, 2015, 20:44:11 »
Братцы у мну такаяжъ хрень с Х/Кеттнер стэйтсмэн.
Не теряйтесь, плз!
Спасибо.

Оффлайн Garik Alengos

  • Живу на форуме
  • *******
  • Сообщений: 8792
  • The Sound Maker™
    • soundcloud
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #6 : Августа 06, 2015, 20:48:46 »
Цитата: bigdogdos от Августа 06, 2015, 20:44:11
Х/Кеттнер стэйтсмэн.

ох, чёт не понравился мне тот Стейтсмен  :-\

я его крутил - и так, и сяк -- не вкатил вообще  ???

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #7 : Августа 06, 2015, 21:14:13 »

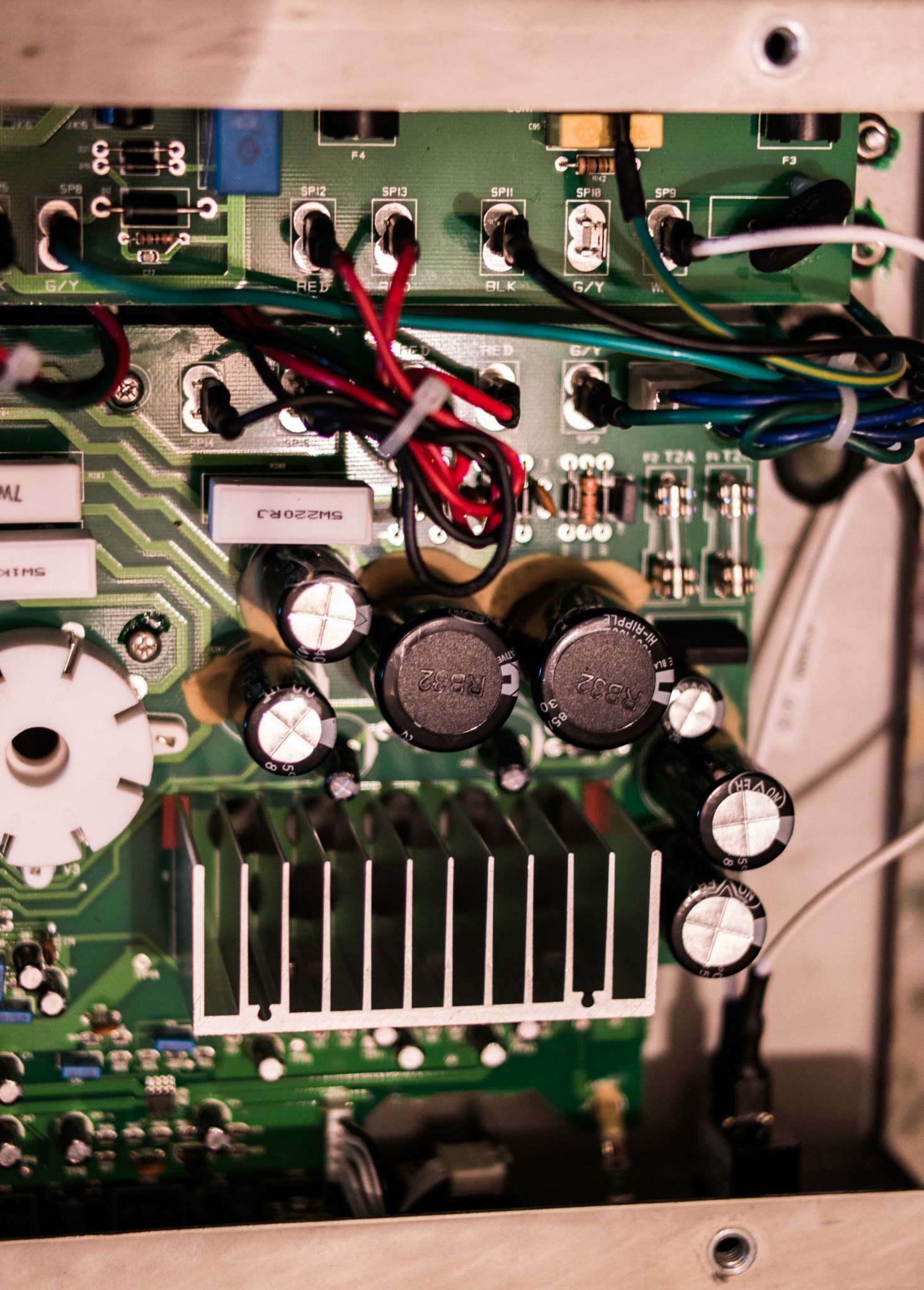

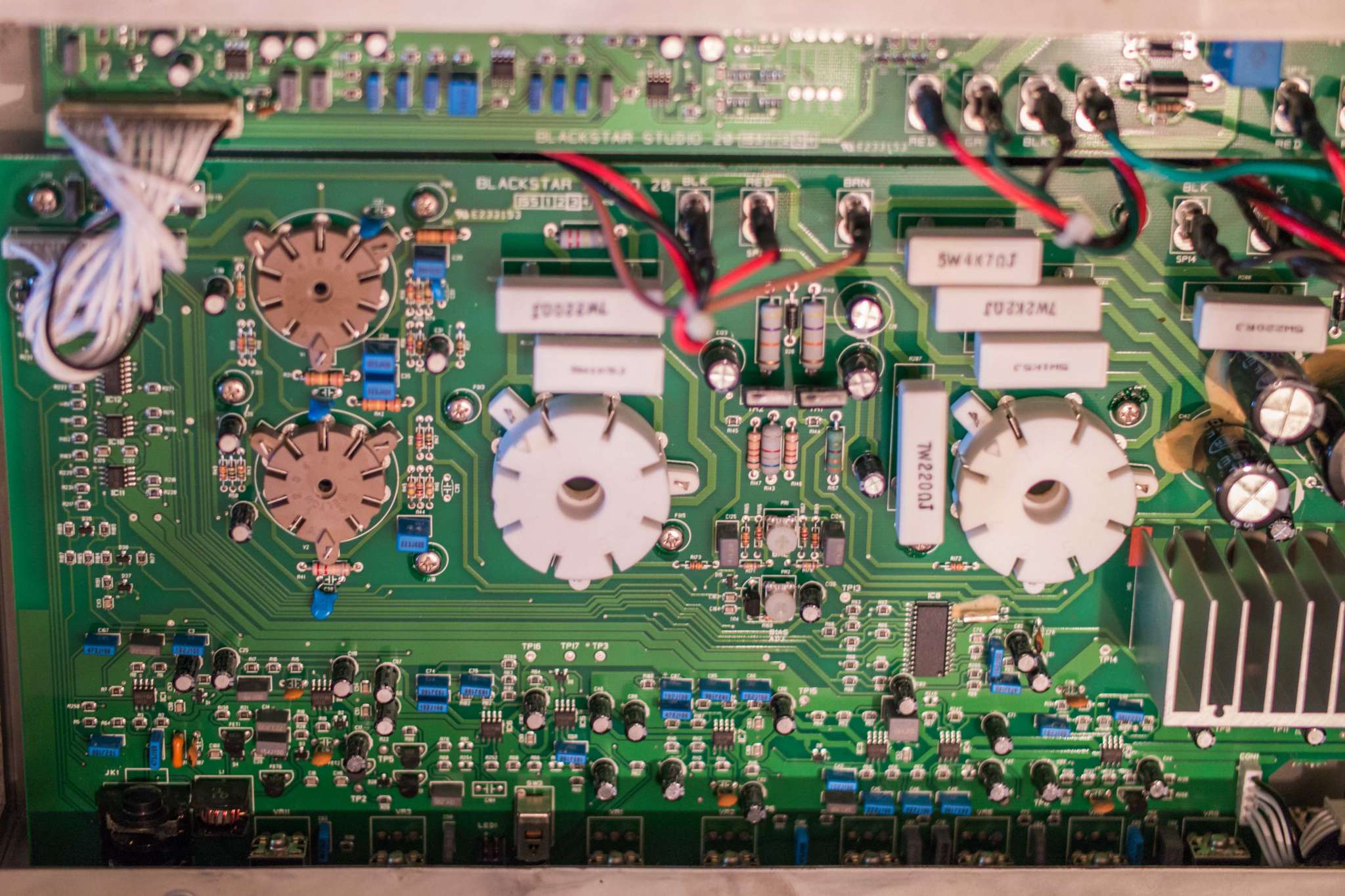

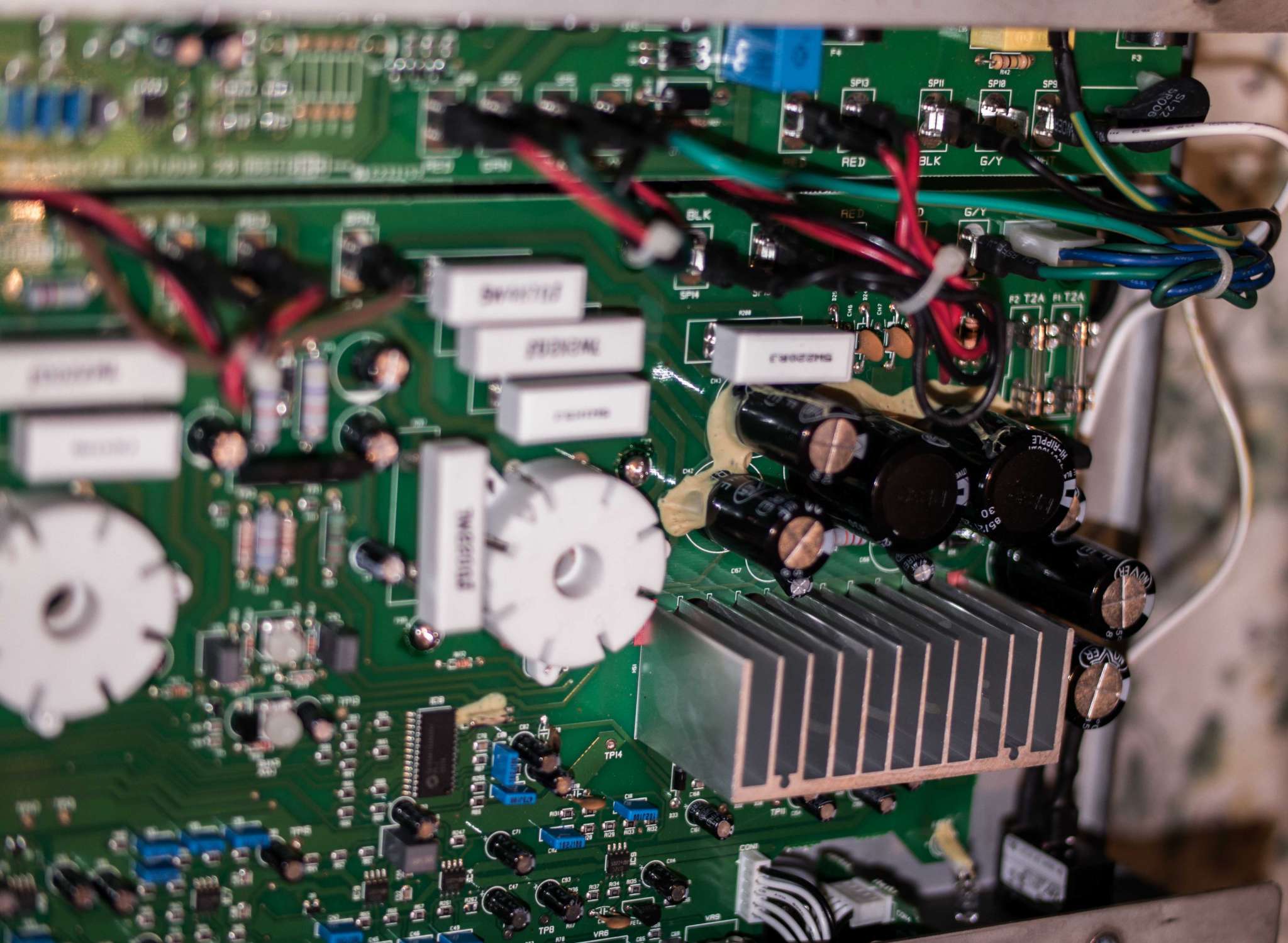

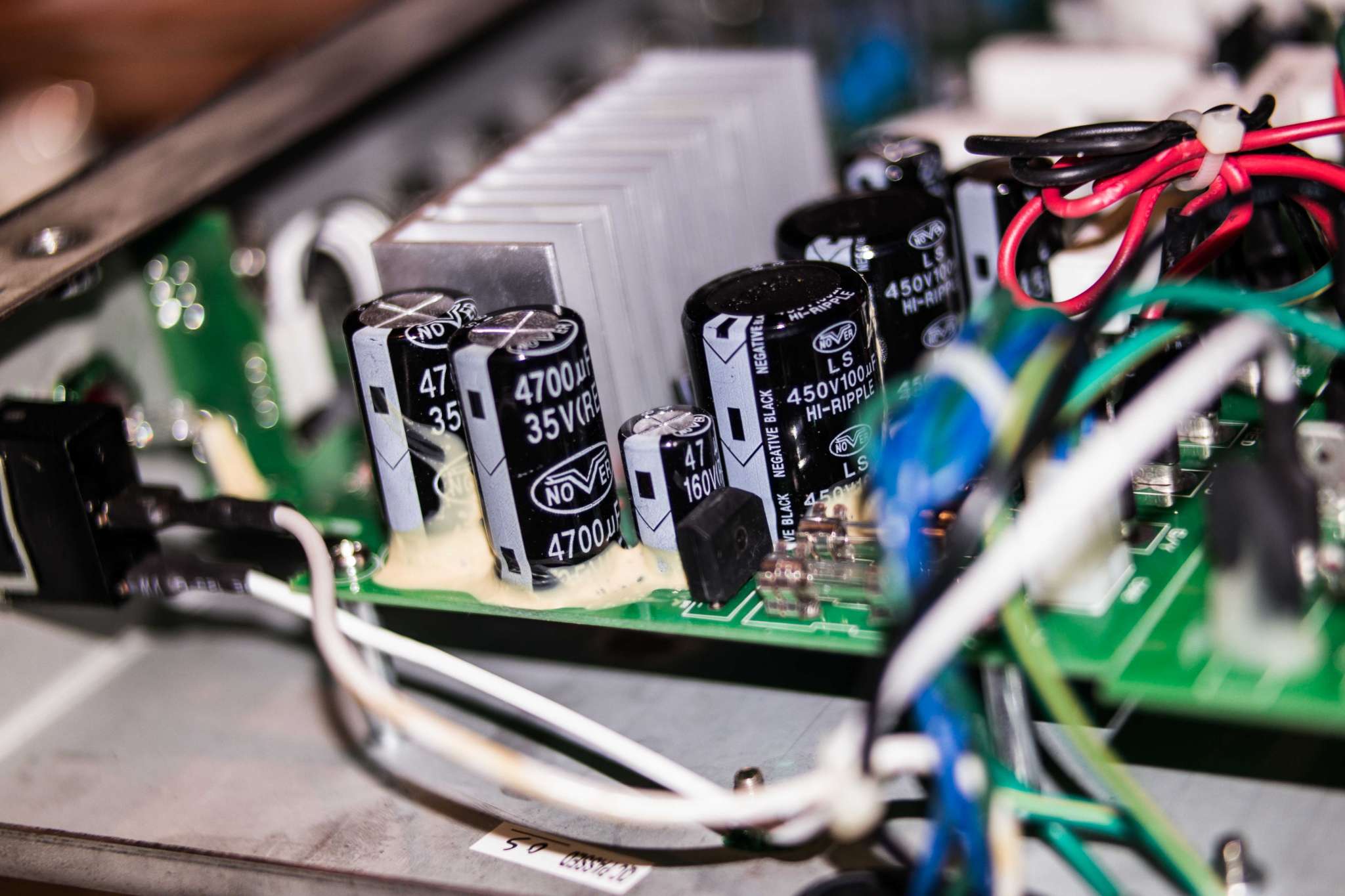

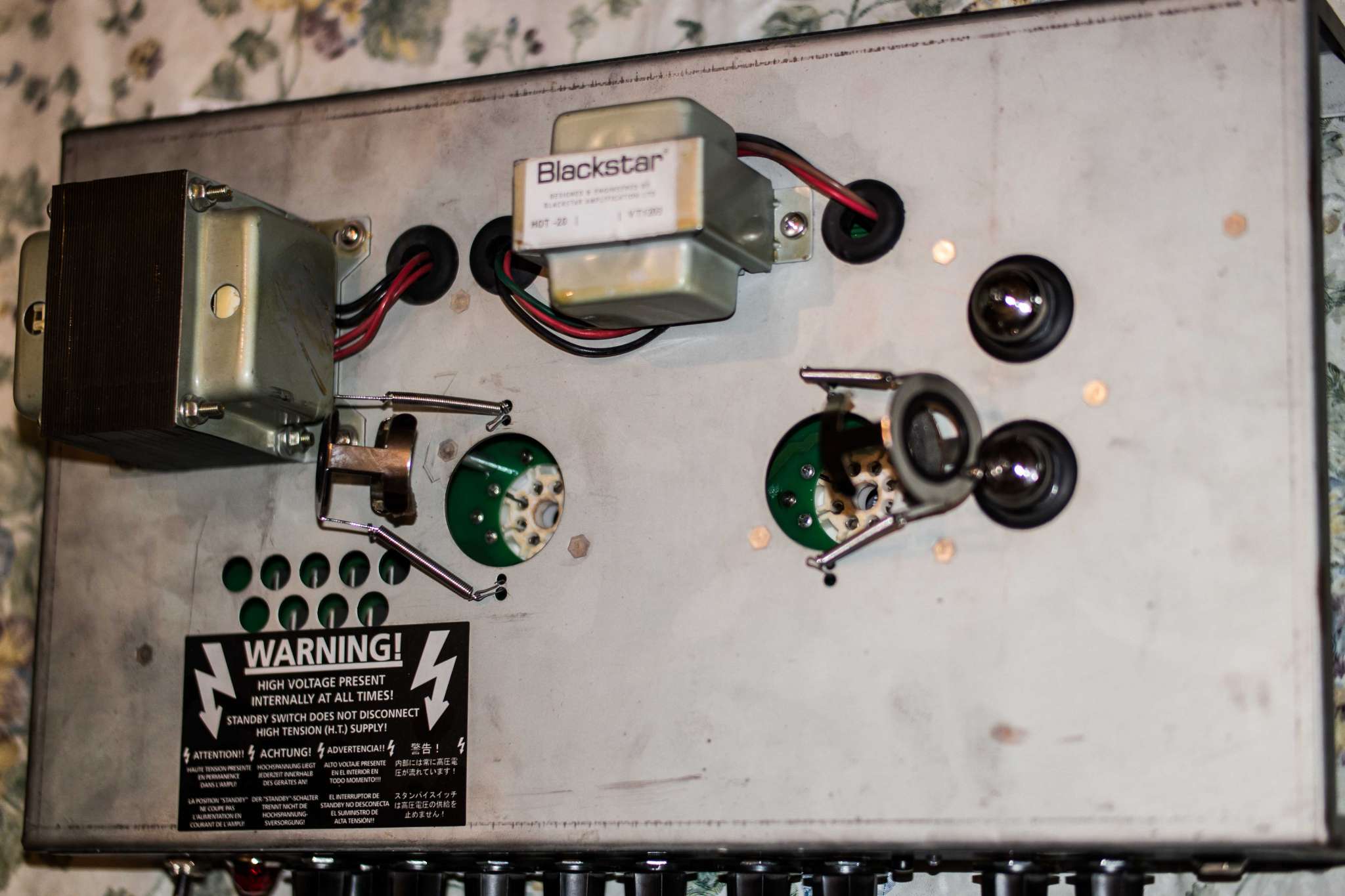

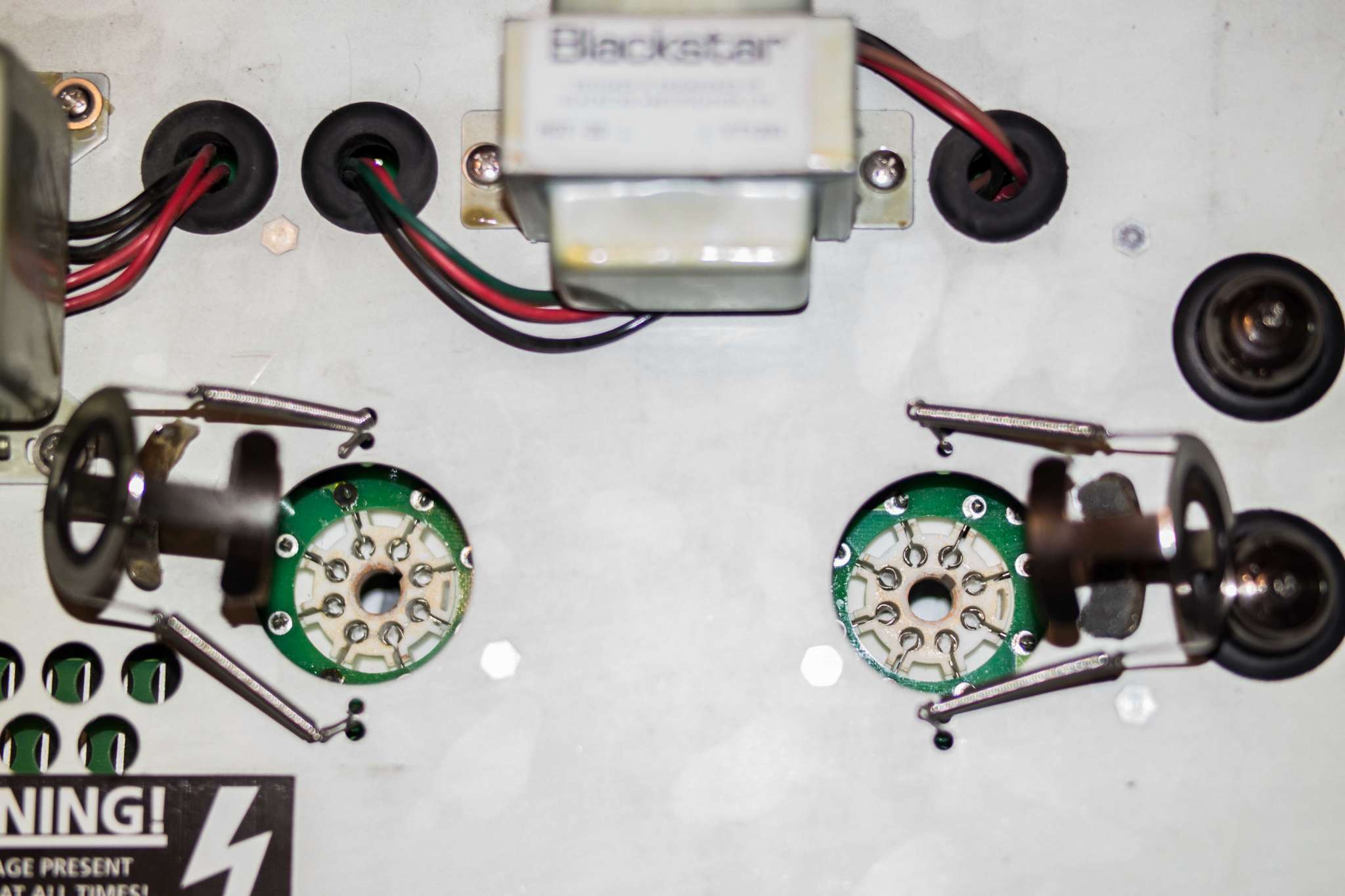

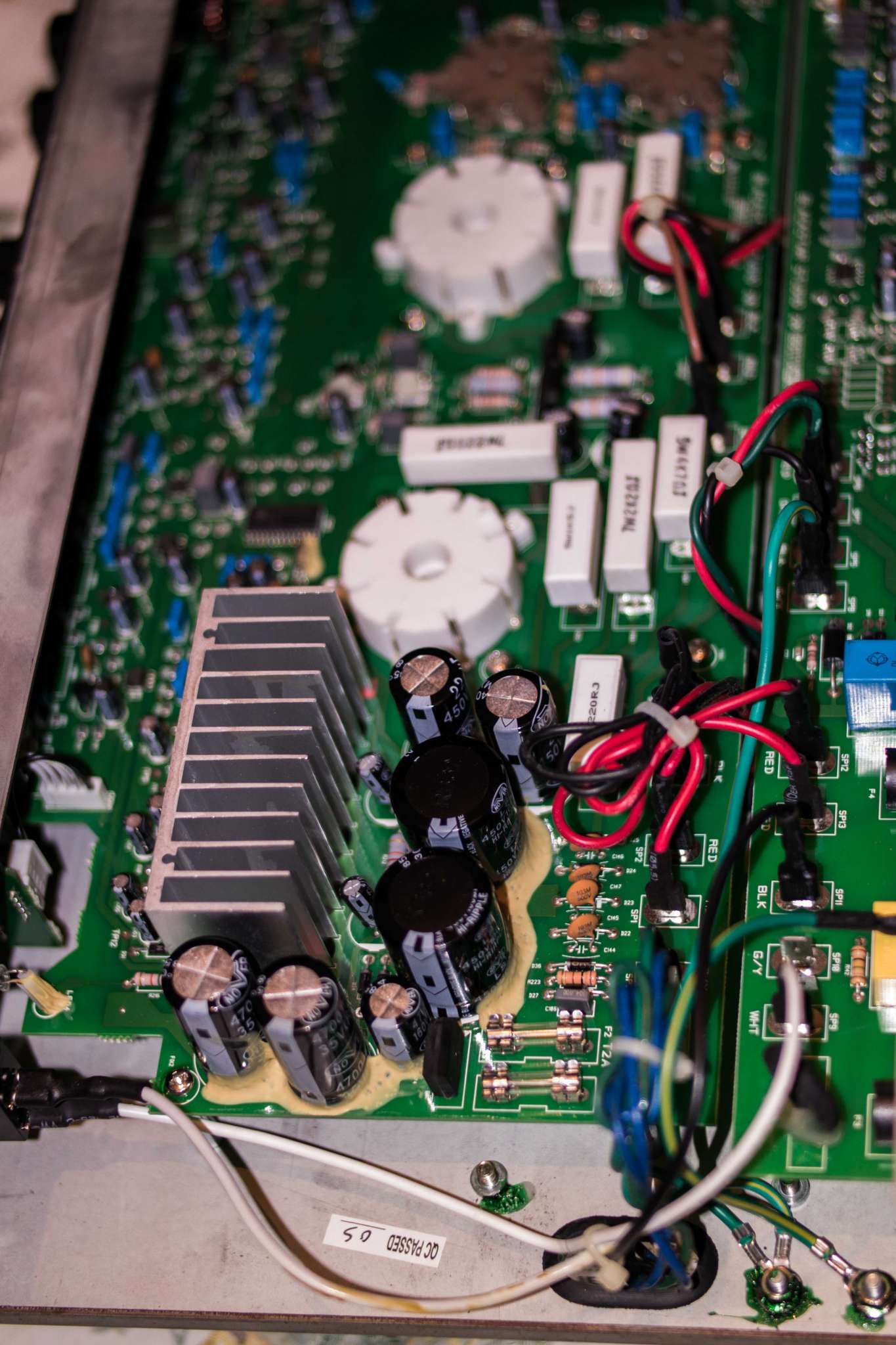

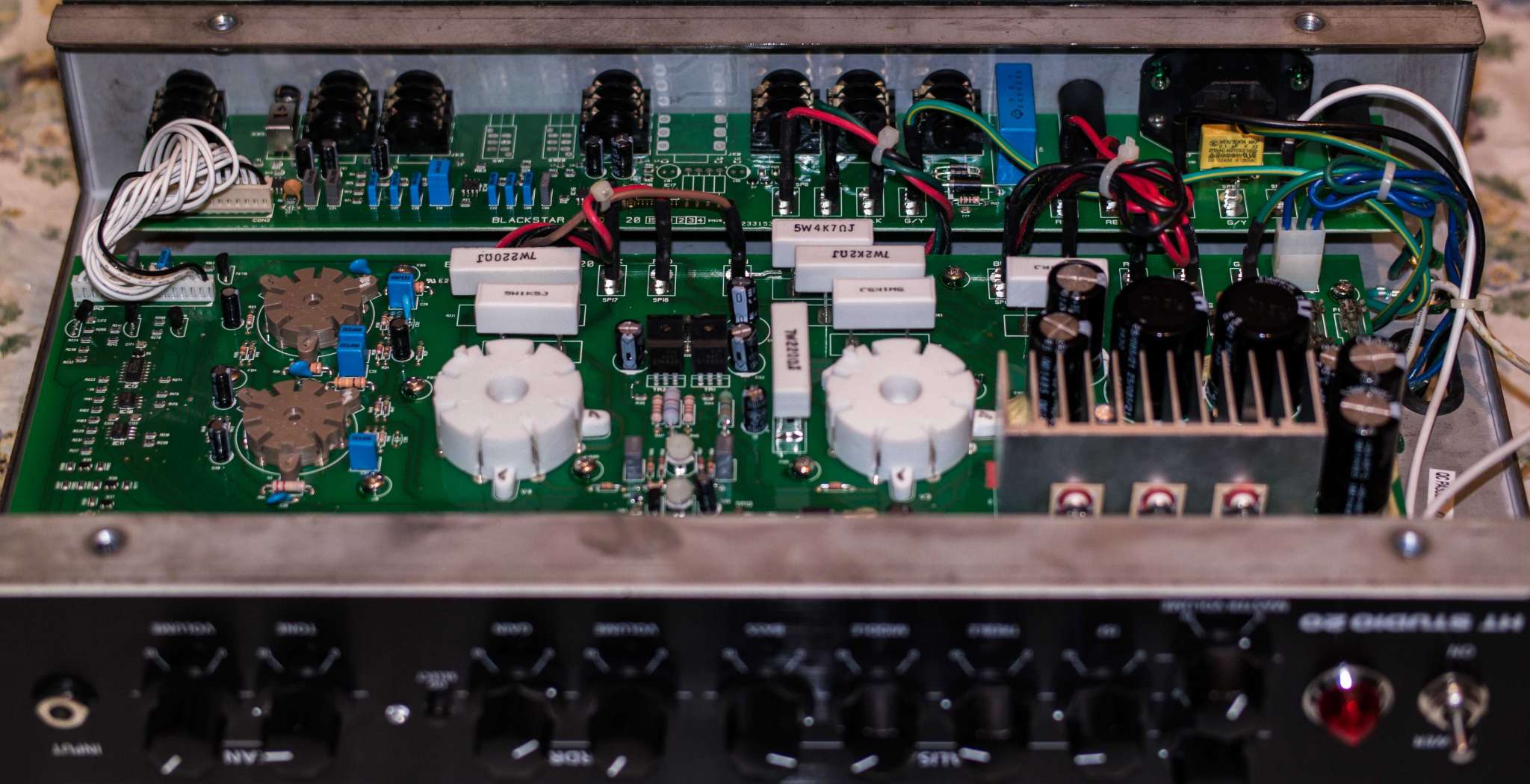

В общем, разобрал я этот Blackstar еще раз, но уже осмотрел все основательно  8). Вздутых конденсаторов не обнаружилось совсем.. :hmmm: Ну... раз уже разобрал, то заодно и поснимал детальные фото внутренностей этого усилителя для особо любознательных.. Может кому интересно будет, а то спору много - ламповое оно или не очень.. Я бы сказал - оно хитрое  ;) И звучит. Только фонит на чистом, зараза...

... и добавил:

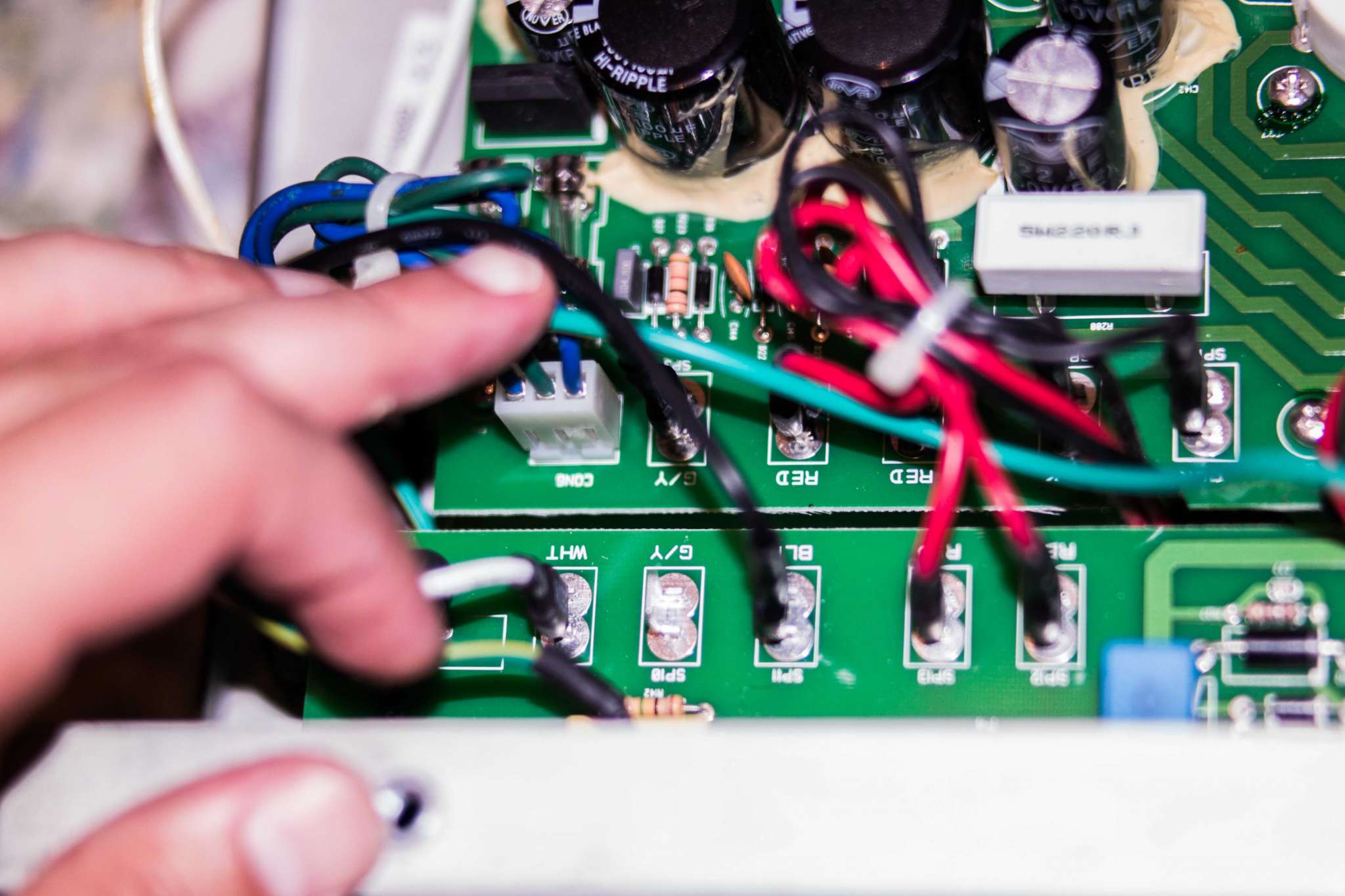

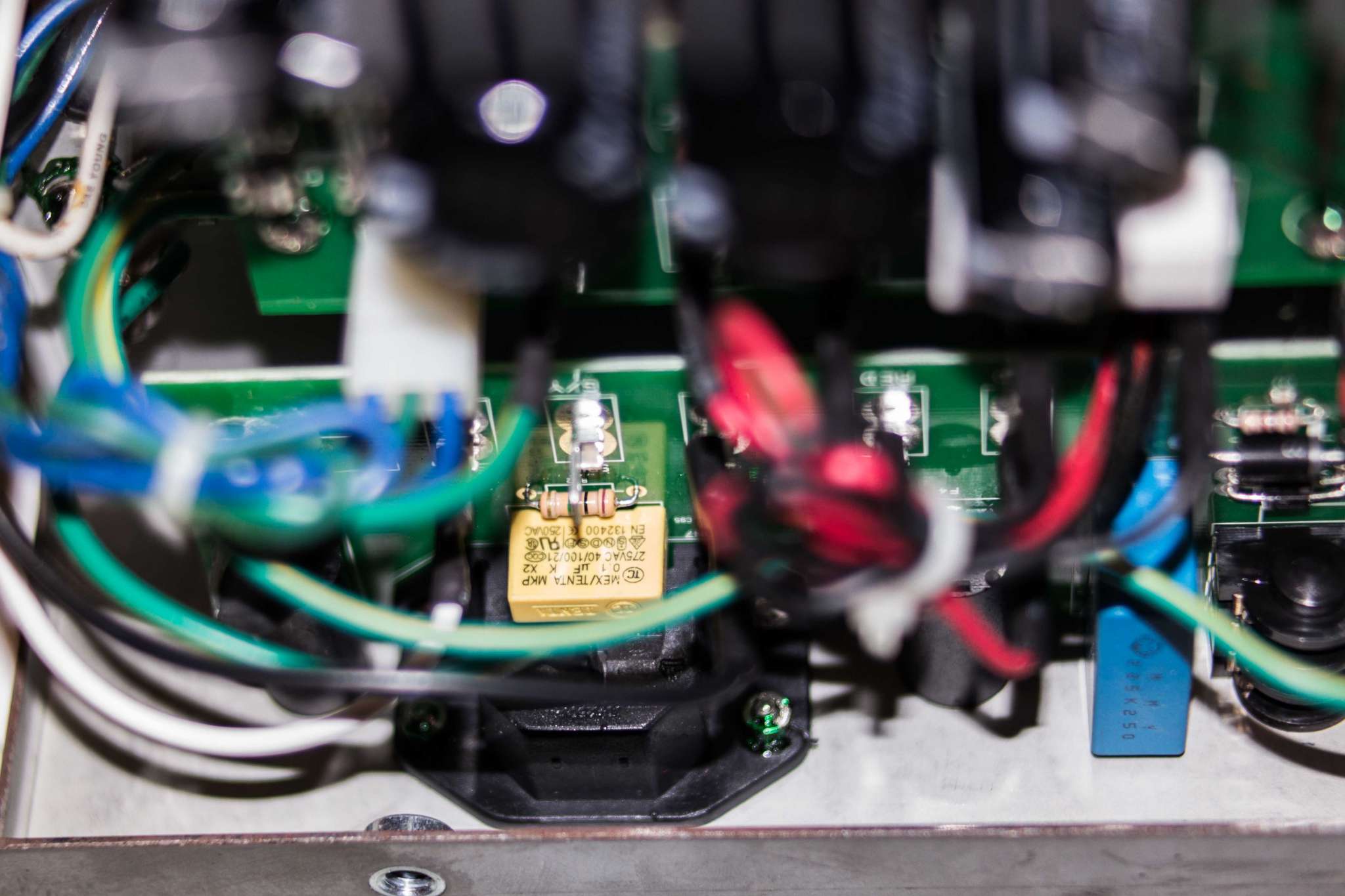

Снимки в высоком разрешении, при желании можно все надписи на плате рассмотреть. Есть там один незадействованный разъем G\Y как раз от гнезда питания... На плате есть еще два разъема с такой маркировкой, с них провода уходят заземляться на корпус. А этот пуст... один такой  ???
« Последнее редактирование: Августа 06, 2015, 21:19:12 от noise7r »

Оффлайн Прохожий_

  • Эксперт
  • *****
  • Сообщений: 1955
    • Звукозапись и создание музыки
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #8 : Августа 06, 2015, 22:06:05 »
Цитата: noise7r от Августа 05, 2015, 19:18:25
Вытаскивание джека из гитары фон не меняет абсолютно...

А джек не из гитары нужно вытаскивать, а из усилителя :)

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #9 : Августа 06, 2015, 22:31:10 »
Цитата: Прохожий_ от Августа 06, 2015, 22:06:05
А джек не из гитары нужно вытаскивать, а из усилителя :)
Спорить не буду, пробовал вытаскивать из усилителя - тишина полная. Мне кажется, что усилитель отключает кабинет при вытаскивании джека из него. Ну или что-то хитрое там делает, но пропадает все: фон, шипение... независимо от громкости на любом канале. Как бы STANDBY автоматом включается. Так что это ничего не дает.

Я к тому, что совершенно не играет роли - подключена гитара или нет. фон одинаковый. на канале овердрайв его нет, на клине есть, независимо от положения ручек громкости. Появляется он вместе с нагревом ламп... То есть не сразу, а с появлением звука в динамике. Прошу извинить за нетехническую речь, я не спец в радиотехнике, объясняю как умею :rolleyes:

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3339
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #10 : Августа 06, 2015, 22:36:19 »
На вид банки ок. Дальше нужно уже "идти по приборам"...

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #11 : Августа 06, 2015, 22:52:52 »
Цитата: Denn от Августа 06, 2015, 22:36:19
На вид банки ок. Дальше нужно уже "идти по приборам"...
А можно на снимке как-то стрелкой указать какие банки потестить в первую очередь? Я может и попытался бы с другом замерить. У меня крутится навязчивая мысль, что там сдохло что-то, отвечающее за шумоподавление... :pozor:

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3339
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #12 : Августа 07, 2015, 11:55:10 »
Обычно это самые большие банки, они как правило расположены рядом с выпрямительным мостом. Надо изучать схемотехнику выпрямителя источника питания. Может дело и не в банке, а, например, в сгоревшем диоде выпрямительного моста. Мультиметр в зубы и го обмерять всё.

Автор, только имей в виду, что анодное напряжение опасно для жизни, и все неопытные телодвижения ты будешь делать на свой страх и риск!
« Последнее редактирование: Августа 07, 2015, 11:57:05 от Denn »

Оффлайн noise7r Автор темы

  • Новичок
  • *
  • Сообщений: 23
Re: Blackstar HT-20 Head - фонит на чистом канале!
« Ответ #13 : Августа 07, 2015, 12:32:32 »
Цитата: Denn от Августа 07, 2015, 11:55:10
Автор, только имей в виду, что анодное напряжение опасно для жизни, и все неопытные телодвижения ты будешь делать на свой страх и риск!
Да, если долго не буду писать, значит  :bur2: Хотя замерять буду не я, ну нафик...
