спасибо...понятно...мне кажется добавили ещё украшалок..крутилочки и надписи другие..а ещё и хайгейн..меня в принципе классический ребел 30 устраивает.. но волнуюсь вдруг новый аппарат ещё лучше..и его захочется заиметь..вот дилемма то...

также я думаю еще просто убирали косяки в 1-й версии

ещё раз спасибо.  один вопрос. объясните несмышлёному что такое хэдрум?

хедрум -- проще говоря - запас чистого звука .... чем больше хедрум - тем позже наступает момент перегруза (искажения), когда добавляешь гейн или громкость...

хедрум -- проще говоря - запас чистого звука .... чем больше хедрум - тем позже наступает момент перегруза (искажения), когда добавляешь гейн или громкость...

это как по вотке - там очень похоже и у каждого своя норма

Кто-то, интересно, пытался на тридцатке чистый канал так разгонять по громкости, чтобы он начал подгружаться? У меня она (тридцатка) в кабинет 2х12 так орёт, что делать это откровенно сцыкатно. Громкость на рептиции дальше 9-10 часов вообще не уползает что на первом, что на втором канале.

Я разгонял. И был очень удивлен классным кранчем. Сочно, плотно!

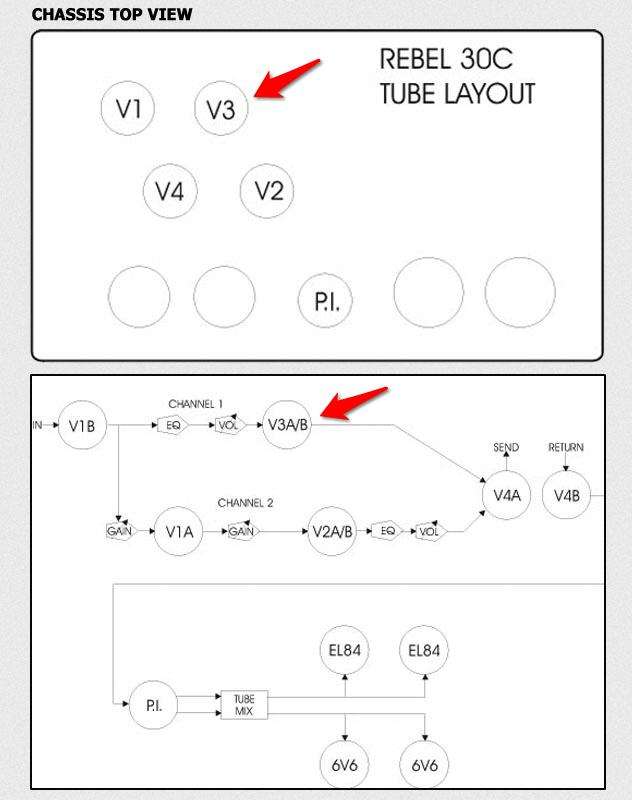

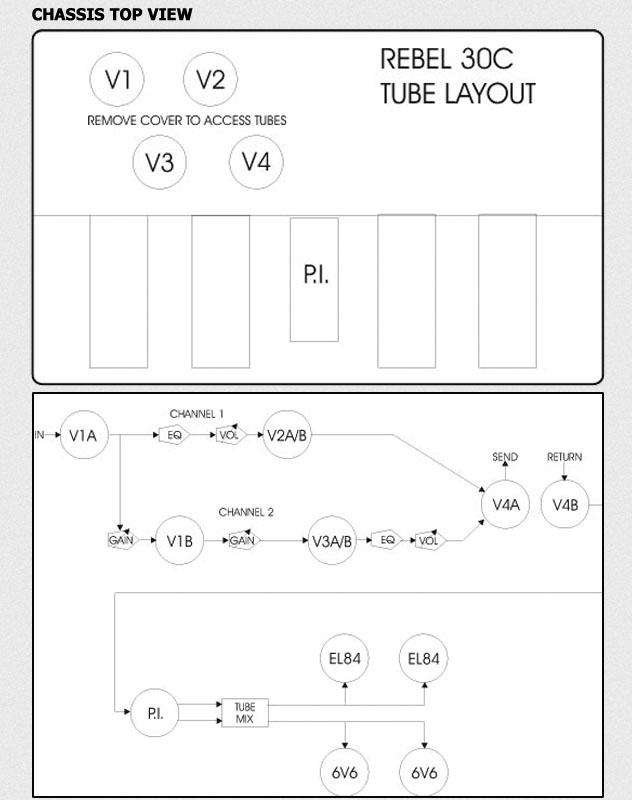

верхний рисунок, по-моему, правильный

первая лампа - та, которая ближе всего к гитарному входу

там, кстати, вполне может быть, что на самой плате перепутано порядковое обозначение ламп --- надо смотреть ....

..у Ребела 20 есть такая путаница -- какой-то идиот перепутал обозначения ламп (на самой плате) -- первую лампу обозначили как "2", вторую - как "1".
А на схеме - сначала было обозначено как положено 1 > 2 .... Потом на схеме поменяли - первая лампа идёт под номером "2" ..вторая лампа идёт под номером "1" - чтобы схема совпадала с реальностью.... Писали об этом давно на всех форумах (во всяком случае - на буржуйских  )

лампа V4 отвечает за  разрыв (send-return). Она стоит здесь как буффер. Половина лампы (один триод V4A) на выходе-send из преампа. Другая половина лампы(второй триод V4В) на входе-return в оконечник.

... и добавил:

на чистом канале работает половина первой лампы (один триод V1A) и вторая лампа V2 (оба триода)

... и добавил:

на канале перегруза работает первая лампа (оба триода V1A+V1B) и третья лампа V3

... и добавил:

чистый канал = V1 A > V2 A+B
перегруз канал = V1 A+B > V3 A+B
разрыв = V4 (A=send, B=return)
фазоинвертор (P.I.) = V5
