Автор Тема: ENGL E580 не отвечает на команды MIDI-контроллера  (Прочитано 2479 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Poslepolunochi Автор темы

  • Частый посетитель
  • **
  • Сообщений: 185
  • Хачу аж хахачу
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #15 : Апреля 27, 2013, 00:02:35 »
Искал внимательно... Батарейка отсутствует...
После майских праздников надо будет добить вопрос.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #16 : Апреля 27, 2013, 11:02:05 »
Poslepolunochi, Жаль...  Будем ждать ответ ЭНГЛ-а.

Оффлайн Ringman

  • Ветеран форума
  • ******
  • Сообщений: 4057
##
« Ответ #17 : Апреля 27, 2013, 14:35:50 »
[Автор удалил свое сообщение по неизвестной причине]
« Последнее редактирование: Апреля 10, 2022, 16:06:15 от Ringman »

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
    • BJ Devices
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #18 : Апреля 27, 2013, 15:14:38 »
Poslepolunochi,  Ты прозвони цепи приема от разъема до процессора. Если остальное работает все, значит живой проц то.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #19 : Апреля 27, 2013, 19:09:24 »
Народ, выше же все четко написано - крутится, звучит, настраивается и т.п. Т.е. тут или аналоговая часть МИДИ-приемника дохлая или программный глюк.

Оффлайн Poslepolunochi Автор темы

  • Частый посетитель
  • **
  • Сообщений: 185
  • Хачу аж хахачу
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #20 : Апреля 27, 2013, 22:46:31 »
Цитата: AZG от Апреля 27, 2013, 11:02:05
Poslepolunochi, Жаль...  Будем ждать ответ ЭНГЛ-а.
Я снова попытался воспользоваться суппортом энгла - на сей раз более подробно изложил зачем мне ресет требуется. Снова ожидание...
Цитата: Ringman от Апреля 27, 2013, 14:35:50
Кристалл издох поди. Если есть тестер с измерением частоты, можно наверно проверить.
(Вспомнил лабы институтские.. хотя там осциллоскоп был)
Ммм... Своими силами наверное не осилю - мои познания в электроние на стадии зародыша. Максимум, что могу - припаять проводочки и простенькие детальки. А понять где там кристалл и что с ним делать боюсь не смогу.
Цитата: BJ Devices от Апреля 27, 2013, 15:14:38
Poslepolunochi,  Ты прозвони цепи приема от разъема до процессора. Если остальное работает все, значит живой проц то.
Цитата: AZG от Апреля 27, 2013, 19:09:24
Народ, выше же все четко написано - крутится, звучит, настраивается и т.п. Т.е. тут или аналоговая часть МИДИ-приемника дохлая или программный глюк.

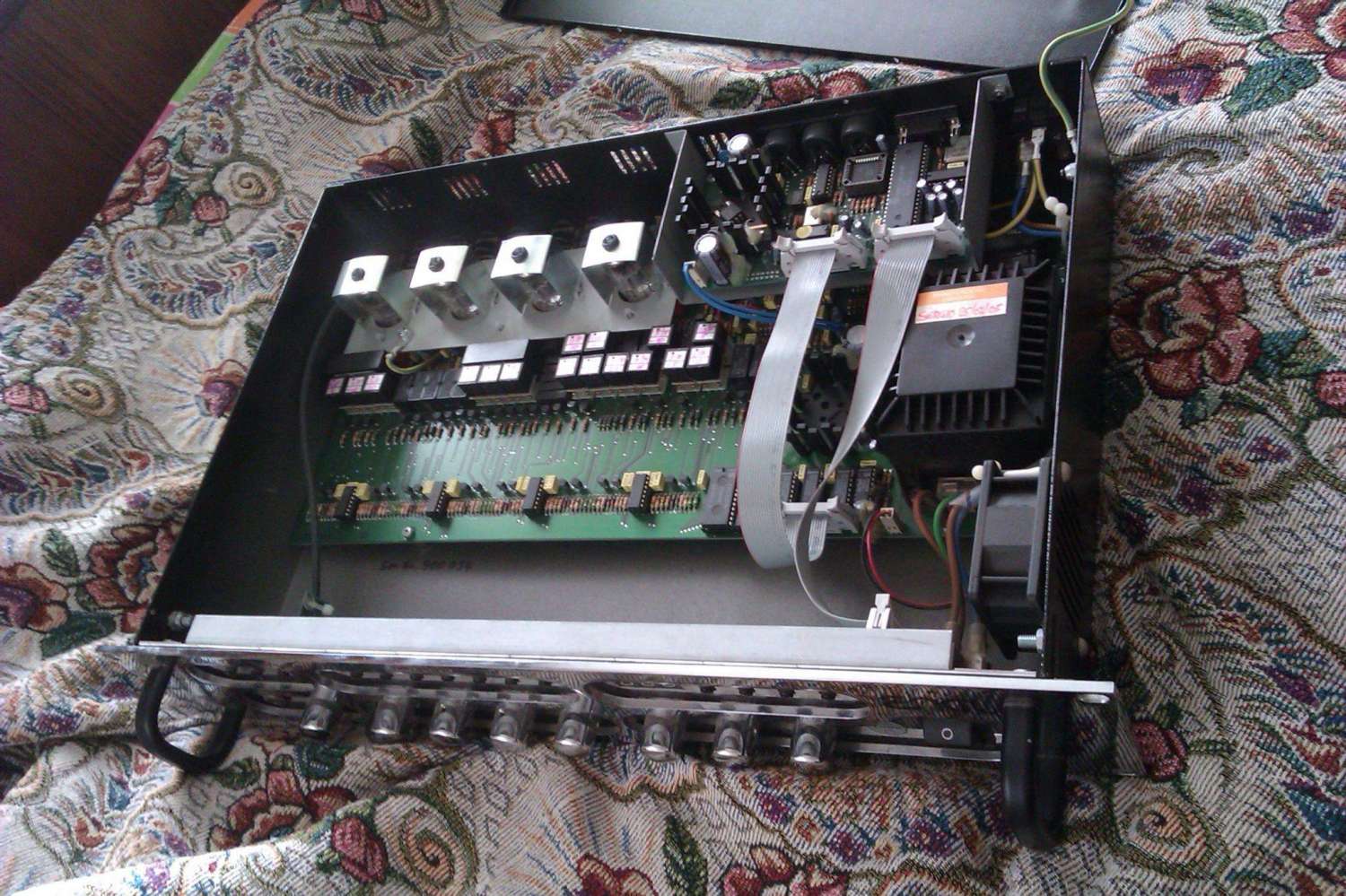

А у блока миди свой процессор может быть? Во всяком случае на платке с миди разъёмами имеется какой-то радиатор с не большой микросхемой внутри - наверное это процессор. Но в целом внутри преампа на другой плате (наверное на основной) тоже имеется какой-то радиатор видимо с еще одним процессором. Приложу картинку

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
    • BJ Devices
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #21 : Апреля 27, 2013, 22:53:42 »
Poslepolunochi, Виднотам мутновато, но видимо контроллер для миди там - большая длинная микросхема, справа от разъемов (если смотреть на фотку). Че на ней написано, маркировка какая?

Оффлайн Poslepolunochi Автор темы

  • Частый посетитель
  • **
  • Сообщений: 185
  • Хачу аж хахачу
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #22 : Апреля 27, 2013, 23:02:56 »
Цитата: BJ Devices от Апреля 27, 2013, 22:53:42
Poslepolunochi, Виднотам мутновато, но видимо контроллер для миди там - большая длинная микросхема, справа от разъемов (если смотреть на фотку). Че на ней написано, маркировка какая?
Я к сожалению не дома и нет возможности снова глянуть в преамп (фотографию сделал некоторое время назад). Как окажусь дома гляну маркировку.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #23 : Апреля 28, 2013, 00:15:53 »
Ха, нашел на диске схему аппарата. Ламповую часть серьезно не воспринимайте, пожизненный фейк. Но все остальное правильное. Ребята удивили. Микроконтроллер отдельный на МИДИ. ЗАЧЕМ?

Так что проверять контроллер, кристалл и оптопару. Повезет, если оптопара...

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #24 : Апреля 28, 2013, 00:16:49 »
Цитата: AZG от Апреля 28, 2013, 00:15:53
Ламповую часть серьезно не воспринимайте, пожизненный фейк.
Чего?  :o

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #25 : Апреля 28, 2013, 00:23:25 »
Цитата: ytrikoz от Апреля 28, 2013, 00:16:49
Чего?  :o

ТЫ не знал?  :o ГЫГЫГЫ!  :D

У ЭНГЛ-а есть официальные схемы. При этом ламповая часть абсолютно не соответствует действительности. Защищают интеллектуальную собственность.

Оффлайн BJ Devices

  • Опытный
  • ****
  • Сообщений: 679
    • BJ Devices
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #26 : Апреля 28, 2013, 00:43:59 »
Poslepolunochi, Ну вот по схеме смотри че там на второй ноге у микрухи с маркировкой at89c2051, лучше конечно осциллографом туда ткунть. Вокруг отопары PC900V надо все посмотреть, и напряжение питания на 6-й и сигнал с 4-й ноги. Опять же на 1-й ноге посмотреть есть ли на входе там с контроллера чего.
PS. А два контроллера видимо там из-за наличия ком порта.

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #27 : Апреля 28, 2013, 01:26:22 »
Цитата: AZG от Апреля 28, 2013, 00:23:25
ТЫ не знал?  :o ГЫГЫГЫ!  :D
У ЭНГЛ-а есть официальные схемы. При этом ламповая часть абсолютно не соответствует действительности. Защищают интеллектуальную собственность.
Не, не знал, спасибо, интересная информация :)
Только не понятно зачем, могли бы просто прямоугольник ("черный ящик") вместо неё нарисовать.
Что такое за обозначение "модуль" у них на схеме, не знаешь?
« Последнее редактирование: Апреля 28, 2013, 01:29:56 от ytrikoz »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91804
  • Санкт-Петербург
    • AZG CUSTOM
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #28 : Апреля 28, 2013, 02:37:58 »
ytrikoz, В данном случае МОДУЛЬ это по сути регулировка в виде линейки светодиодов и фоторезисторов. На второй и третьей странице разрисовано. Аналог цифрового пота.

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Tone isn't just in the gear, its in your head
Re: ENGL E580 не отвечает на команды MIDI-контроллера
« Ответ #29 : Апреля 28, 2013, 03:04:47 »
Цитата: AZG от Апреля 28, 2013, 02:37:58
ytrikoz, В данном случае МОДУЛЬ это по сути регулировка в виде линейки светодиодов и фоторезисторов. На второй и третьей странице разрисовано. Аналог цифрового пота.
Точно, не обратил внимание, что страница в файле не одна. Еще раз спасибо!
