Да, фонограмма местами непонятна. Там главное - демонстрация звучания. По вышеприведенной схеме можно создать очень простой комбарь с нормальным для начинающих, звуком.
Конденсаторы, про которые я говорил - это 0.1 мФ параллельно питанию и 0,1мф в паре с резистором 1 Ом от выхода на землю. Важно знать как они предотвращают возбуждение.

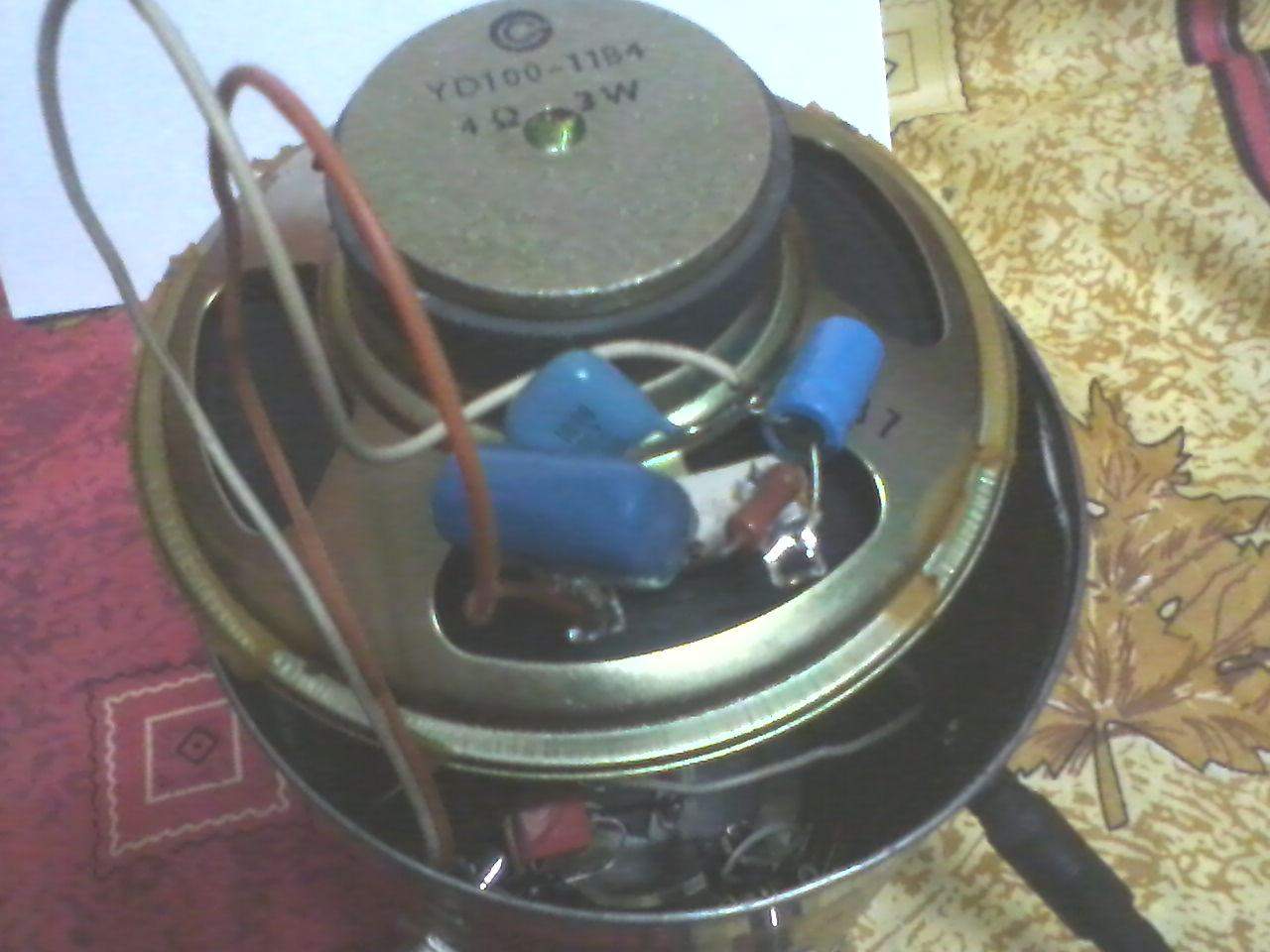

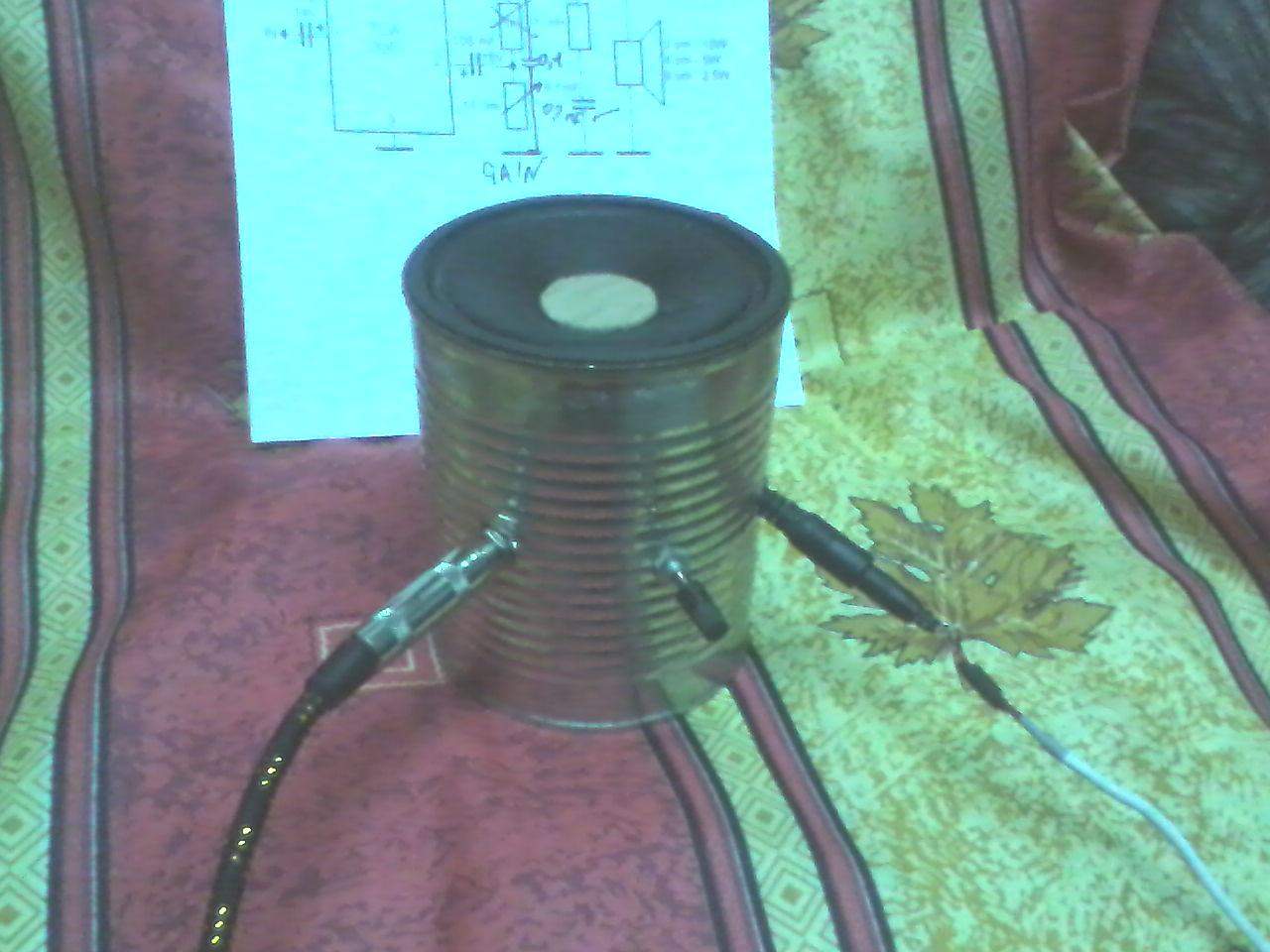

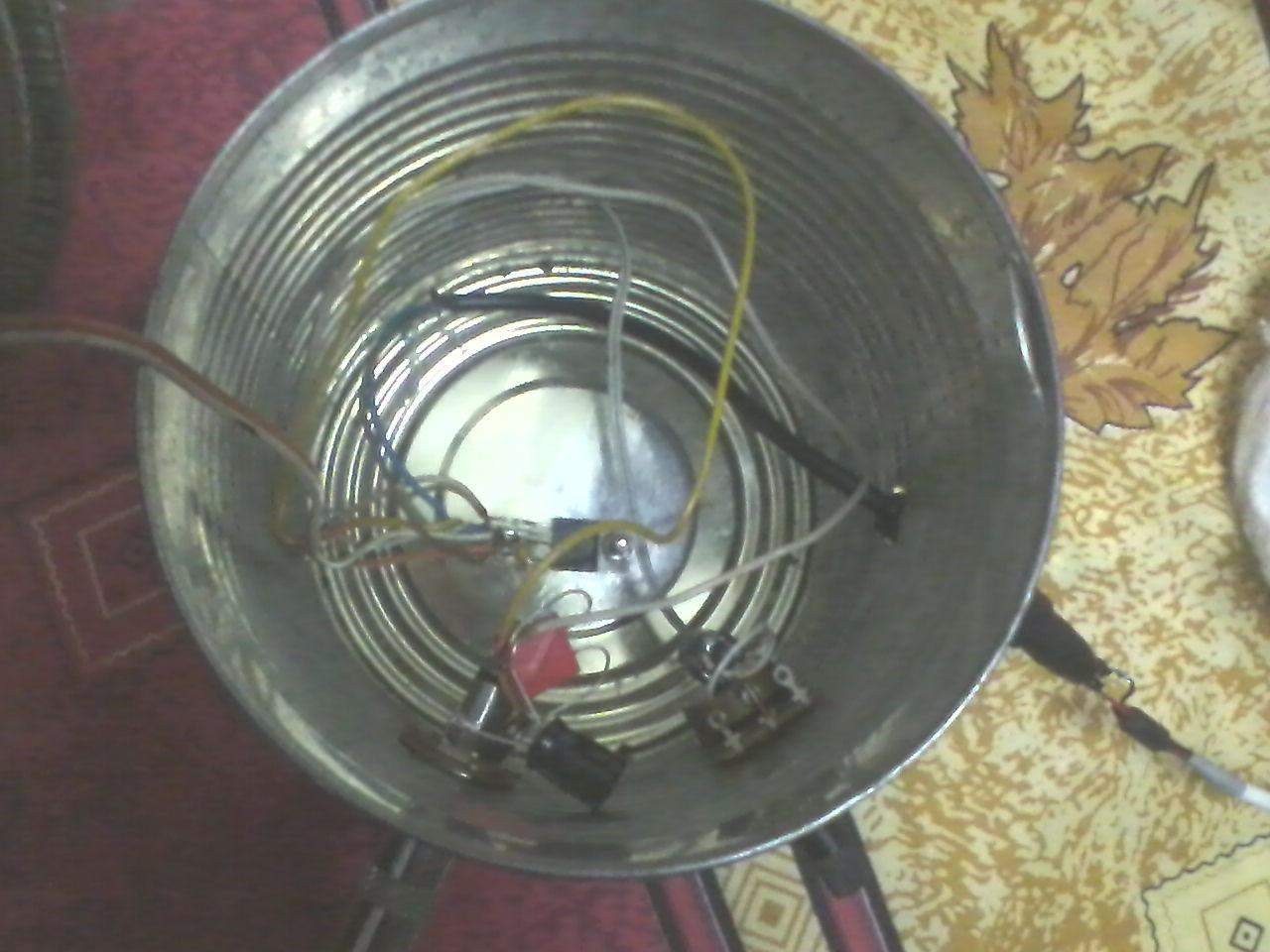

А конс. банка - неплохой корпус, ребра придают жесткость, но все-равно нужна доработка. У железа теплопроводность меньше чем, например у аллюминия, тепло медленно расходится от микросхемы. Здесь надо бы прикрутить пластину из алюминия в качестве шайбы.
Мой вариант прост в монтаже. Нелегко детали напаивать на микросхему - вполне можно раскидать по другим элементам схемы.
Кстати я не сказал, у меня там нет регулятора громкости. Громкость удобнее регулировать степенью усиления, то есть гейном.
Примечательно, что при перегрузе TDA2003 дает неплохой звук при этом громкость не вызывающая соседей на конфликт. Можно питать от зарядника это тоже плюс практичности.
У меня есть идея попробовать разные тда на перегруз, возможно звуковой эффект будет разный.
