Как вы думаете, это копия какого знаменитого фузза?
(Ссылка на вложение)
Схемы, инфы, и даже разьема, куда подавать сигнал, на фото —нет.
Вход-выход можно угадать. А может кто-то знаком с фузом на двух транзисторах?
Написано fuzz face. Такой фузз.
Можно скачать схему из инета, и на этой плате собрать детали.
Хотя можно и не покупать, дешевле самому собрать на монтажной плате за 30 руб
... и добавил:Да хз
Но Полтава отменно звучит
И фуз и вибрато и квакушка.
Фуз бы только надо допилить
Скрипичный ключ на схеме это ручка тона. Тон есть RP1
... и добавил:Гейн тут типо выкинуть настроечник R11 и вместо него на землю воткнуть переменный резистор 100k, Центральный отвод в схему на R12. Между 11 и 12 возможно нужно мелкий конденсатор на 47 или 100 нф.

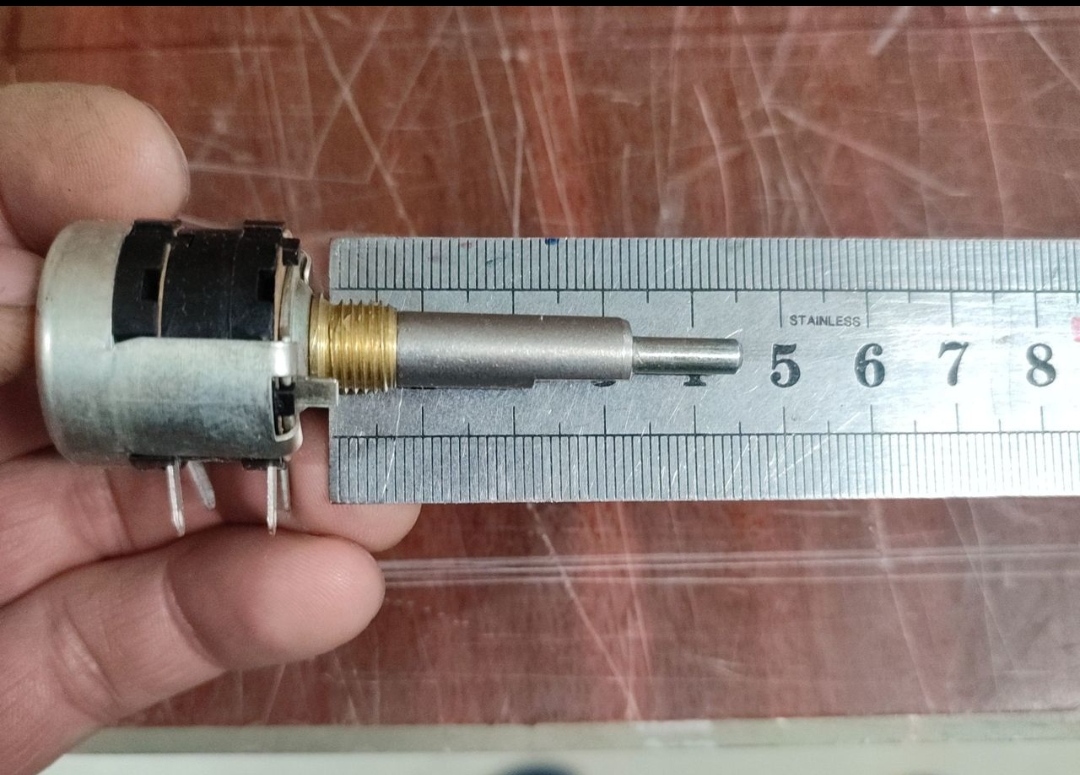

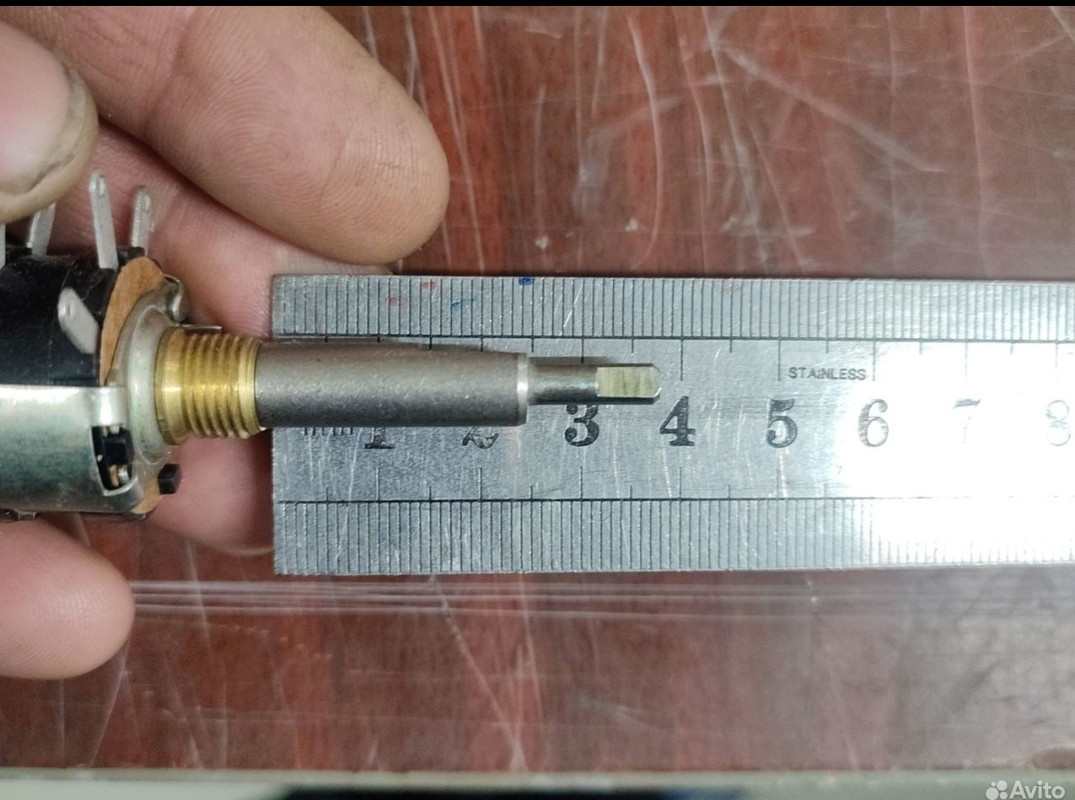

Припаять переменный резистор в схему не проблема, проводами, но на корпусе надо будет дырку делать.
... и добавил:Ещё неплохой вариант оторвать с4 и минусовым концом воткнуть в средину R9, который в свою очередь заменить на переменник 10к. Это будет управлением бустером, а R11 тогда можно будет прокрутить на всю величину смещения.
