Для меня проблема в том что это кремниево германиевый фузз насколько я понял.. сам я что-то придумать не в состоянии надо пытаться встроить в эту схему
Или элемент звекса или просто пересобирать zvex
На Звекс из этой схемы укр прома переделать нереально.

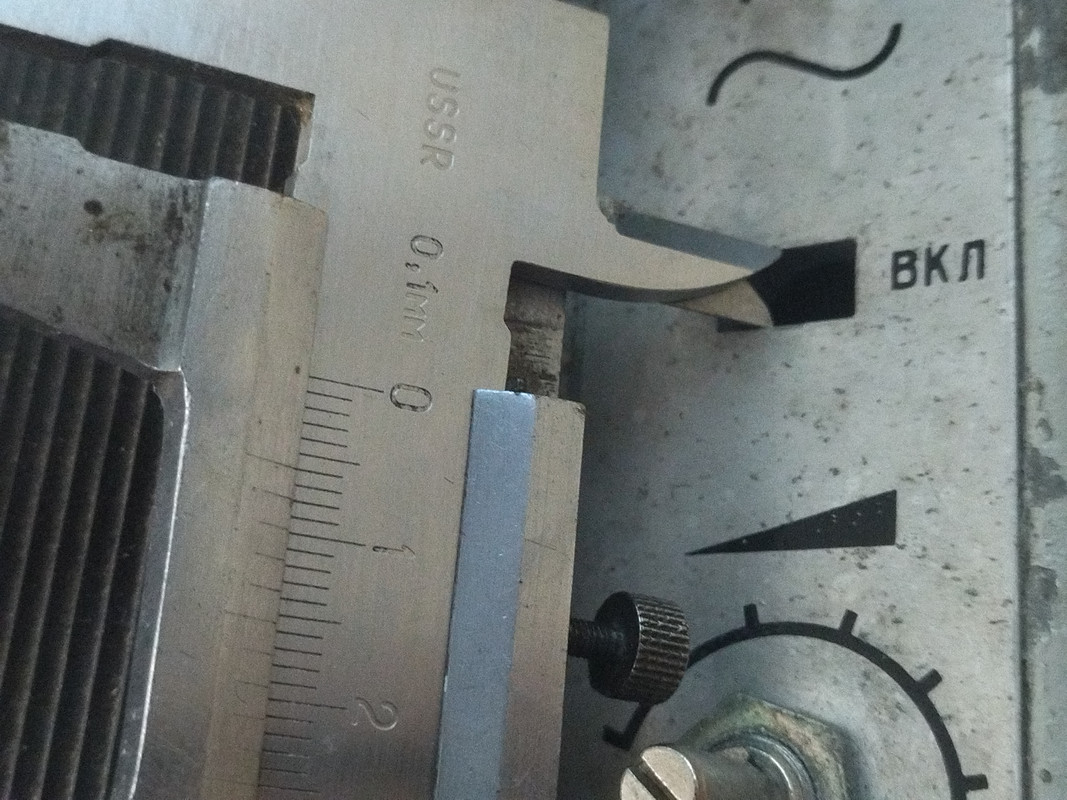

Там нету гейна там есть частота типа ручки тон и громкость эффекта

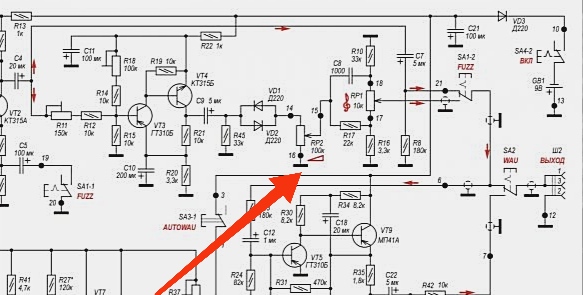

Я тебе написал последний вариант, он самый простой для опробования. R9 заменяешь на потц1, лучше побольше поставить, типо 100к. Пока поставь обычный, одинарный. Нога левая потца там где была левая от R9, нога правая там где была правая от R9, средняя нога висит. Отпаяй кондёр С4 минусовой клемму, от транзистора и припаяй к висящей средней ноге потца1.
Проверь что вышло.
Если грузит хорошо (появился Гейн), то это пол дела уже двинулось.
Теперь методом подбора номиналов меняем R6, на уменьшение, вместо 220к, допустим 150к и крутим потц1, смотрим поведение усиления. Если ещё усилило, то вообще каеф!
Если при замене R9 на потц1 или замене R6 на более низкое значение щёлкает запирает резко звук, можно крутить R11 это подстроечный резистор базы. Если не помогло, возвращаем номинал R6 обратно как было, уменьшаем номинал потц1.
Собственно в этом и есть способ подбора "на слух".
_____
Итогом, удалив R9 и заменив его на потц1, припаяв к потц1 кондёр С4, мы получили регулятор каскада усиления. Путём кручения потц1 и подбором номинала:
- подбором самого потц1
- подбором номинала R6
мы регулируем входной усилительный каскад.
Подгонкой нормальной работы на R11 регулируем каскад перегруза (два следующих транзистора).
Это всё я подсказал как бы делал не считая ничего по току, по напряжениям и сопротивлениям и т.п. и не высчитывая специально Коэффициенты усиления и пр. для транзисторов, просто быстро соорудив потц1 и начав работу.
А вообще НАДО СЧИТАТЬ это всё. И это дело крайне кропотливое и трудное. Поэтому я предложил тебе простое решение, быстро соорудить нужную тебе ручку Гейн на потц1.
Решение которое я предложил используется например в Бигг Мафф, там потц1 называется SUSTAIN , по твоему это будет тот же гейн - регулятор предусиления.
Поэтому извини, но ты либо пробуешь, либо покупай готовое решение, готовую педаль с Гейном. Помочь точно рассчитать под твои уже имеющиеся двойные потцы на 22к и т.п., под схему Zvex не имею возможности (да и нереально под Zvex переделать), это долго считать и я всё же ещё сам только учусь на кошках. Для меня это будет трудозатратно на текущий период. Да думаю, что не только для меня. Даже опытные будут сидеть над расчётами, там куча параметров и всё каждый раз каждый раз пересчитывать если пошло не так. Надеюсь ты понимаешь ситуацию.
