Крыса от джойо
Обьяснения схемы от ии

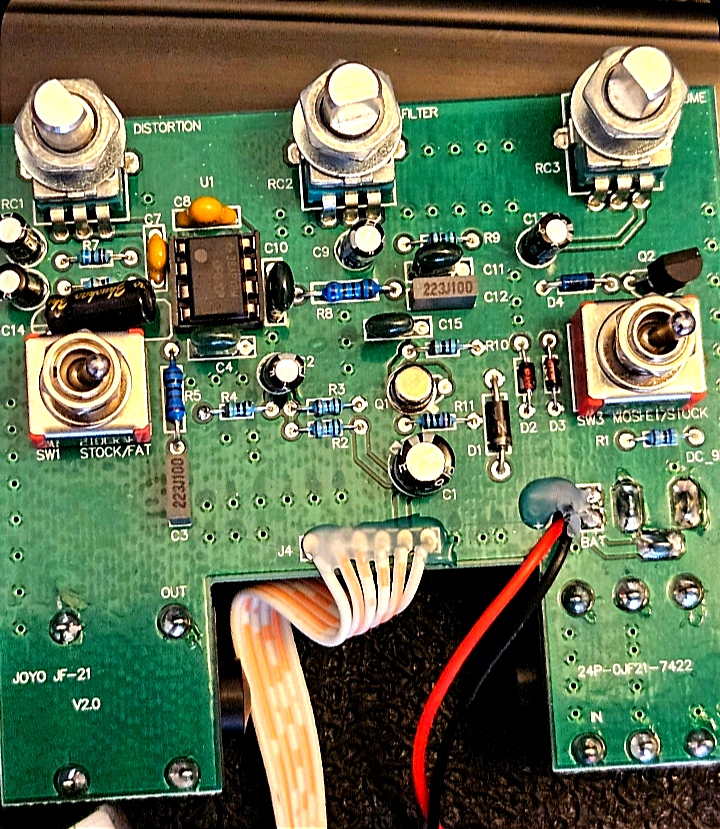

Q1 круглый блестящий металлический над конденсатором, второй снизу посередине платы:
транзистор мосфет для согласования буфера перед микрухой.
Q2 полукруглый черный мосфет над правым переключателем.
используется для того что как будто у него внутри 2 диода.
-----------
Диодов разных
1 черный (переполюсовка питания)
2 оранжевых (кремний)
1 синий (германий) работает только с мосфет Q2
Это две комбинации для перегруза
--------
В оригинальных винтажных RAT использовалась микросхема LM308.
Сейчас установлена OP07. Это считается современным стандартом для «крысоподобных» схем, так как она более доступна, обладает схожими характеристиками скорости нарастания выходного напряжения (slew rate) и дает практически идентичный звук.
Панелька позволяет заменить OP07 на другие чипы (например, тот же LM308, NE5534 или TL071),
----------
## Как это звучит на практике?
*
Stock + Stock: Классическая «Крыса». Тонкий, злой, прорезающий микс дисторшн с подрезанным низом.
*
* MOSFET + Stock: Более современный, «певучий» драйв. Отлично подходит для соло, так как звук становится более гладким, но бас всё ещё подрезан.
*
* Stock + FAT: Очень агрессивный, фуззоподобный звук. Много баса, который при этом жестко ограничивается кремниевыми диодами (D2, D3).
*
* MOSFET + FAT: Самый «жирный» и объемный режим. Низкие частоты проходят через мягкое ограничение MOSFET-каскада. Звук получается очень плотным, но не таким «колючим», как в обычном режиме. Это идеально подходит для игры в пониженных строях или для получения звука, близкого к овердрайву типа «Stoner Rock».
Интересный нюанс: В режиме FAT из-за избытка баса операционный усилитель OP07 может начать «захлебываться» на максимальном гейне. Переключение в MOSFET в этом случае помогает немного сгладить эти артефакты, делая перегруз более музыкальным.
---------
Фото не моё. Мои будут в мае 2026
