Гудит стабилизированный блок питания 9v
« : Октября 06, 2016, 11:25:19 »
Всем привет!
Гудит стабилизированный блок питания 9v, с батарейками не гудит. Запитываю примочку.
До недавнего времени не гудел блок.

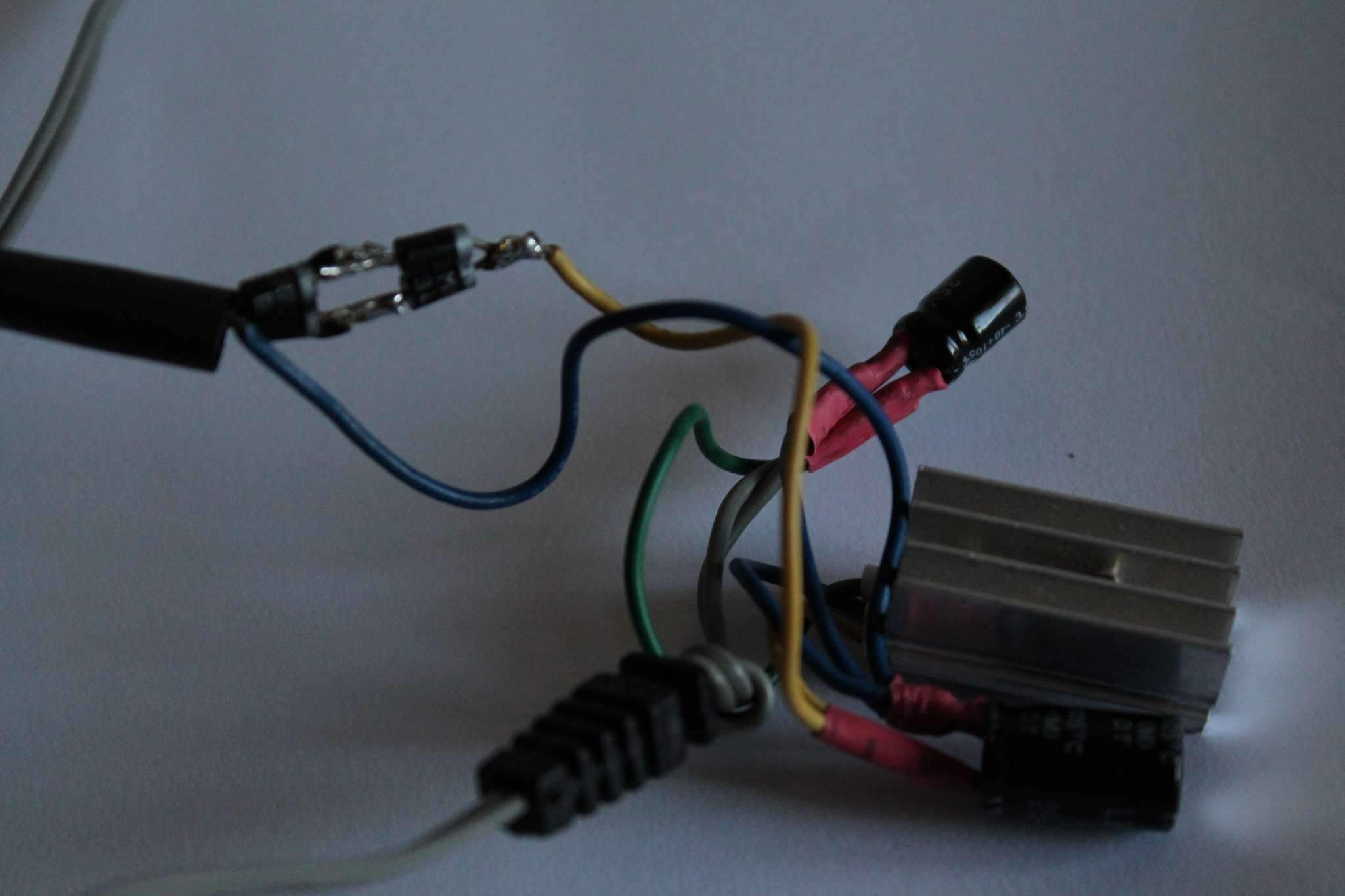

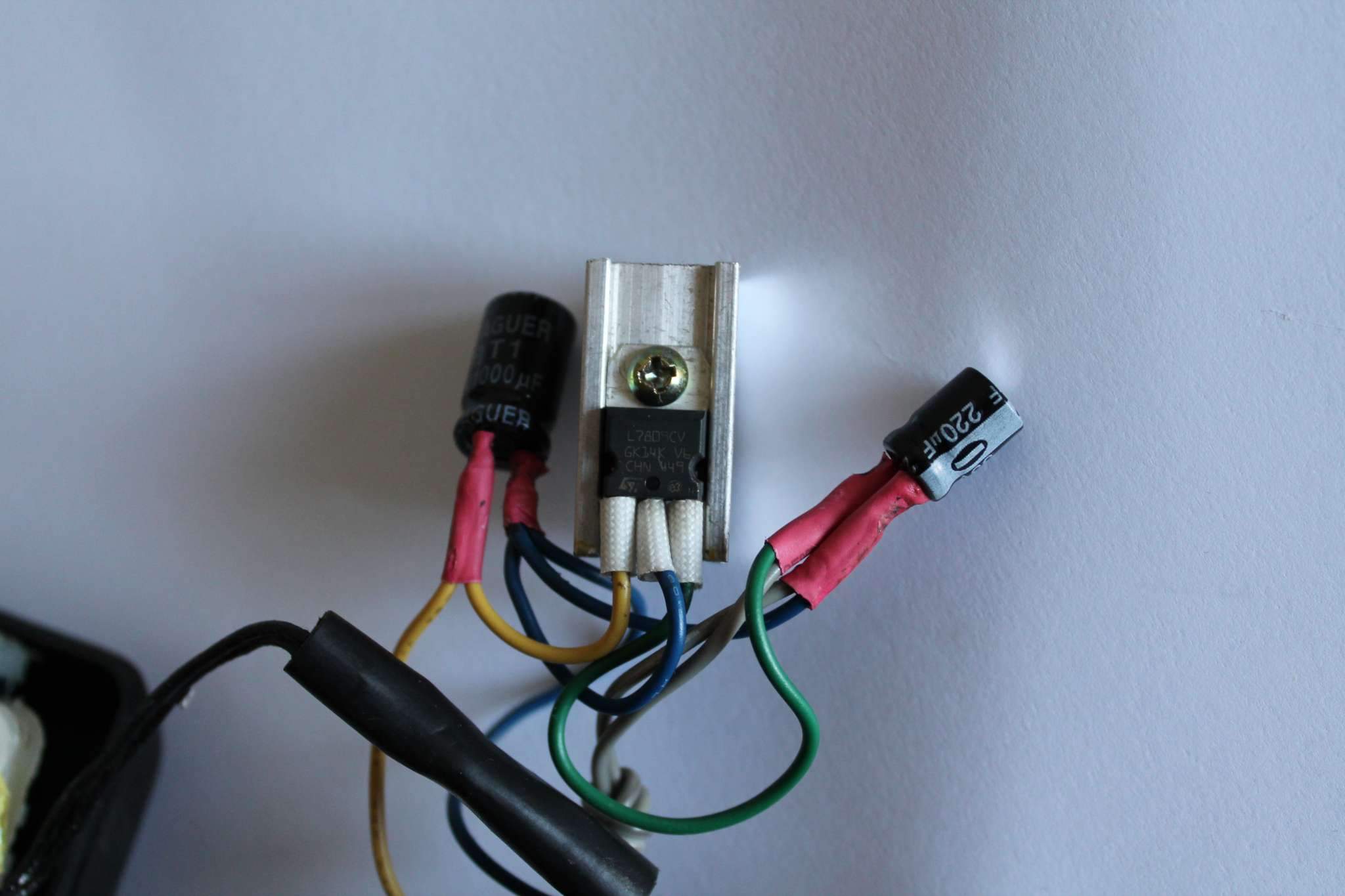

Элементы что в нем стоят:

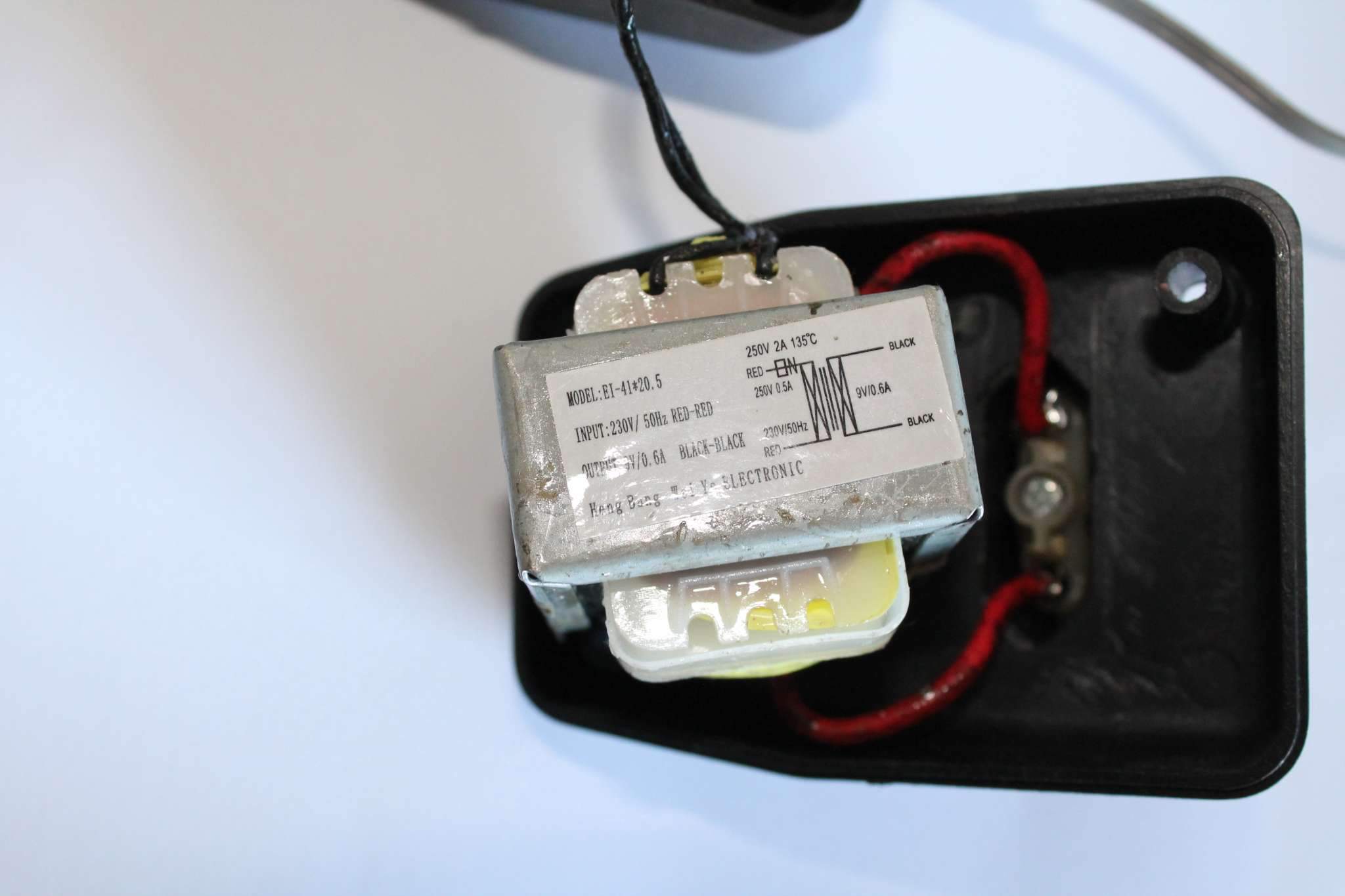

Транс 9v 0,6a
Конденсаторы 25v 1000мФ и 35v 220мФ
Четыре диода ZRM11BL
Микросхема L7809CV
Микросхему я заменил, конденсаторы тоже, диодов таких не нашел в продаже
Гул не пропал на что грешить?

... и добавил:

Иногда бывает что не гудит после включения....
Контакты все проверил, пролудил повторно
« Последнее редактирование: Октября 06, 2016, 11:59:15 от Andrey192 »

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3338
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Гудит стабилизированный блок питания 9v
« Ответ #1 : Октября 06, 2016, 13:58:04 »
Запас на работу микросхемы стабилизатора нужен как минимум 2..3 Вольта. Т.е. транс нужен на 12в, а не на 9 (просьба умников про 1,41 мне здесь не рассказывать!). Скорее всего под нагрузкой до стабилизатора напряжение падает ниже 11..12 Вольт постоянки, соответственно стабилизатор "7809" вообще не работает.

П.С. заодно входной конденсатор 1000 мкф - это мало, лучше 2200, а ещё лучше 4700 мкф.
« Последнее редактирование: Октября 06, 2016, 14:00:28 от Denn »

Оффлайн Andrey192 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • GuitarPlayer.Ru fan!
Re: Гудит стабилизированный блок питания 9v
« Ответ #2 : Октября 06, 2016, 14:02:01 »
А почему ж он тогда не гудел месяца два как мне его продали?

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3338
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Гудит стабилизированный блок питания 9v
« Ответ #3 : Октября 06, 2016, 14:04:32 »
Цитата: Andrey192 от Октября 06, 2016, 14:02:01
А почему ж он тогда не гудел месяца два как мне его продали?

Варианты следующие:

1) Изменилась (увеличилась) нагрузка;
2) Изменилось (уменьшилось) напряжение в питающей сети;
3) Вышел из строя один диод выпрямительного моста;
4) К/з витка в обмотке трансформатора (от перегрева).

Измерение напряжение до стабилизатора под полной нагрузкой прольёт свет.
« Последнее редактирование: Октября 06, 2016, 14:06:45 от Denn »

Оффлайн Andrey192 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • GuitarPlayer.Ru fan!
Re: Гудит стабилизированный блок питания 9v
« Ответ #4 : Октября 06, 2016, 14:09:20 »
А чем можно заменить этот диод? я таких не нашел в продаже, сказали аналогов нет в радиомагазине
Большое спасибо за совет.
Вариант 1) отпадает

Другие под вопросом
Неделю назад рубануло свет, на подстанции возле дома взорвался трансформатор.
Может и напряжение в сети и пониженое... после их ремонтов.
Замерять нечем
« Последнее редактирование: Октября 06, 2016, 14:12:12 от Andrey192 »

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3338
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Гудит стабилизированный блок питания 9v
« Ответ #5 : Октября 06, 2016, 14:41:11 »
Andrey192, ZRM11BL - это не один диод, а целый мостик из 4-х диодов, в сборе.

Заменить любым мостиком, например таким - http://www.chipdip.ru/product/2w10g/

Идеально было бы заменить мостом, сделанным из 4-х диодов Шоттки, например таких - http://www.chipdip.ru/product/sr160/
т.к. такие диоды дают гораздо меньшую просадку напряжения, т.о. можно выйграть немного драгоценных вольтов :)

Если измерять нечем, то хотя бы попробовать проверить сабж в другой сети...

Оффлайн Andrey192 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • GuitarPlayer.Ru fan!
Re: Гудит стабилизированный блок питания 9v
« Ответ #6 : Октября 06, 2016, 14:46:04 »
"ZRM11BL - это не один диод, а целый мостик из 4-х диодов, в сборе"

Там на фото не видно что это четыре диода спаяные между собою, на каждом написано ZRM11BL

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3338
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Гудит стабилизированный блок питания 9v
« Ответ #7 : Октября 06, 2016, 14:54:22 »
Цитата: Andrey192 от Октября 06, 2016, 14:46:04
"ZRM11BL - это не один диод, а целый мостик из 4-х диодов, в сборе"

Там на фото не видно что это четыре диода спаяные между собою, на каждом написано ZRM11BL

Пусть будет так, значит я невнимательно посмотрел - http://www.alldatasheet.com/view.jsp?Searchword=ZRM11BL
Суть не меняется: либо заменить на готовый мостик, либо на отдельные четыре диода (лучше Шоттки).

Оффлайн Andrey192 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • GuitarPlayer.Ru fan!
Re: Гудит стабилизированный блок питания 9v
« Ответ #8 : Октября 06, 2016, 14:56:54 »
Диоды от блока питания компа подойдут? есть как раз  4шт маркировка RL205

Оффлайн step any ich

  • Завсегдатай
  • ***
  • Сообщений: 274
Re: Гудит стабилизированный блок питания 9v
« Ответ #9 : Октября 06, 2016, 15:45:34 »
Смотри в даташитах максимальный ток чтобы был более 1А. Многие подойдут

... и добавил:

Rl205 подойдут

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3338
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Гудит стабилизированный блок питания 9v
« Ответ #10 : Октября 06, 2016, 17:25:42 »
Цитата: Andrey192 от Октября 06, 2016, 14:56:54
Диоды от блока питания компа подойдут? есть как раз  4шт маркировка RL205

да, подойдут.

Оффлайн Andrey192 Автор темы

  • Новичок
  • *
  • Сообщений: 33
  • GuitarPlayer.Ru fan!
Re: Гудит стабилизированный блок питания 9v
« Ответ #11 : Октября 08, 2016, 17:41:41 »
Спасибо большое, купил транс на 12вотльт теперь все отлично пока, ну и кондюк заменил.
Не знаю как тут вам плюсик поставить

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3338
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Гудит стабилизированный блок питания 9v
« Ответ #12 : Октября 10, 2016, 11:35:41 »
Ну да, иногда дешевле купить новый транс, чем иметь мультиметр в хозяйстве =)
