Только не знаю как его впаивать

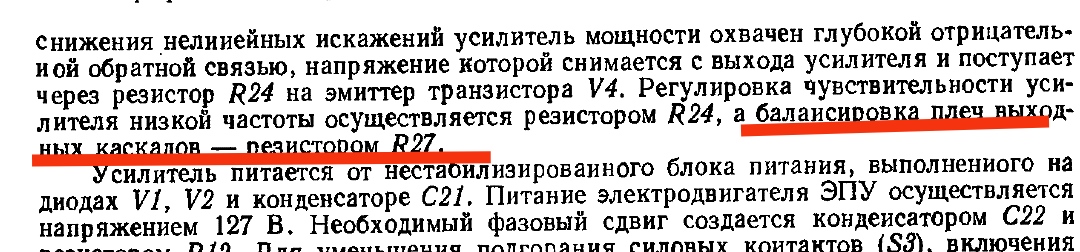

Подстроечник в схеме включен
реостатом - одна его крайняя нога соединяется с центральной ногой ("щёткой").
Крайние ноги можно поменять местами - это влияет лишь на то, будет ли подстроечник регулировать по часовой стрелке или против.
В любом случае в крайних положениях он даст одно и то же: либо 0, либо 68 кОм.
Можно использовать подстроечник 47 кОм, если добавить последовательно с ним резистор 20 кОм.
Любопытно, какой номинал вместо подстроечника стоит в плате сейчас. На советских резисторах номинал написан буквами.
Замер резистора без отпайки хотя бы одного его вывода может дать ложный результат из-за проводимости соединённых с ним компонентов.
Получилось ли восстановить порванную земляную дорожку? Она жизненно необходима для корректной работы первых каскадов.
Печатная плата имеет довольно хилые дорожки и загнутые выводы, и при перепайке может быть легко повреждена.
При демонтаже каких-либо компонентов следует вооружиться толстой иглой от капельницы, и расплавив пайку, тут же разогнуть загнутый вывод, и лишь потом вытягивать его из платы.
