Автор Тема: Интересный по звуку кранч дисторшн на полевиках  (Прочитано 3269 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9860
  • Atypique
Рекомендуется эксплуатировать компоненты при напряжении, не превышающем 80% от заявленного производителем допустимого максимума.

Некорректная полярность динамиков может повлиять на возникновение положительной обратной связи, что при большой громкости будет провоцировать акустическое самовозбуждение.

Оффлайн ну что ж Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7162
  • Александр
Рекомендуется эксплуатировать компоненты при напряжении, не превышающем 80% от заявленного производителем допустимого максимума.

Некорректная полярность динамиков может повлиять на возникновение положительной обратной связи, что при большой громкости будет провоцировать акустическое самовозбуждение.
там где плюс от конденсатора - это плюс динамика?
Конденсатор на 25 Вольт перепаял бы но он трёхточечный там ни хрена не понятно

Оффлайн Мастер Михалыч

  • Ветеран форума
  • ******
  • Сообщений: 4897
  • In distortion I trust

Конденсатор на 25 Вольт перепаял бы но он трёхточечный там ни хрена не понятно

А что значит "трехточечный"?  Там два конденсатора в одном корпусе, слева и справа от среднего вывода?  Что показывает прибор?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9860
  • Atypique
Трёхконтактные конденсаторы (два независимых электролита со своими собственными плюсами и с общим минусом на корпусе) иногда используются в ламповой аппаратуре, но в транзисторной такого я не встречал.

Оффлайн ну что ж Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7162
  • Александр




... и добавил:

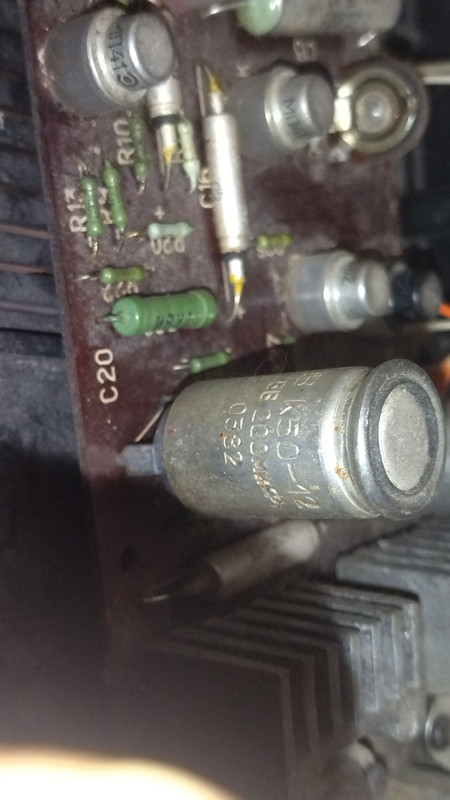

К 50-12 трёхточечный

Оффлайн anDDRew

  • Эксперт
  • *****
  • Сообщений: 1443
  • котавр
Центральный плюс, три ноги - масса. Три лепестка там чисто для механической надёжности пайки.

Оффлайн Мастер Михалыч

  • Ветеран форума
  • ******
  • Сообщений: 4897
  • In distortion I trust
Центральный плюс, три ноги - масса. Три лепестка там чисто для механической надёжности пайки.

+1

А мы то уж думали, что присутствуют невероятные конструкции из нескольких конденсаторов   :crazy:

... и добавил:

Вот такой вот мультиметр сам определяет радиодеталь, которую ему подсунули

Цена= более чем демократичная



И 555 отзывов восторженных радиолюбителей   :crazy:

Ps  педаль тоже рекомендую. Очень гибкие настройки позволяют получить любой кранч дисторшн. Особая крутилка обеспечивает сдвиг пачки средних частот.
« Последнее редактирование: Июля 21, 2024, 22:00:23 от Мастер Михалыч »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9860
  • Atypique
Видно же, что три корпусных штыря представляют собой общий минус:



Безо всяких дискуссий меняем его на обычный двухногий электролит из ближайшего магазина радиодеталей.
Ценность винтажного конденсатора весьма сомнительна, поскольку за прошедшие десятилетия он практически наверняка деградировал с усыханием ёмкости и появлением утечки.

Секционные (сдвоенные) конденсаторы выглядят так:


Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 4821
  • хейтер и пессимист :crazy:
Вот такой вот мультиметр сам определяет радиодеталь, которую ему подсунули

Цена= более чем демократичная

И 555 отзывов восторженных радиолюбителей   :crazy:
Когда в голове появится достаточное количество знаний и практического опыта, то такие приборы начнут очень сильно раздражать.
Но для новичков и ремесленников, которые работают по принципу "что тут думать? трясти надо!" оно выглядит привлекательным...

Оффлайн ну что ж Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7162
  • Александр
Видно же, что три корпусных штыря представляют собой общий минус:



Безо всяких дискуссий меняем его на обычный двухногий электролит из ближайшего магазина радиодеталей.
Ценность винтажного конденсатора весьма сомнительна, поскольку за прошедшие десятилетия он практически наверняка деградировал с усыханием ёмкости и появлением утечки.

Секционные (сдвоенные) конденсаторы выглядят так:


то есть на плате останется 3 минусовые дырки и 1 плюсовая?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9860
  • Atypique
Цитировать
то есть на плате останется 3 минусовые дырки и 1 плюсовая?

Сняв такой конденсатор, надо убедиться что 3 минусовые дырки на плате соединяются между собой и без него.
Конструкторы могли использовать трёхточечные соединения в качестве "мостика", чтобы перепрыгнуть через другие пересекаемые дорожки.
Если такое будет обнаружено, тогда соединение надо будет восстановить - продублировать проволочками.

Оффлайн ну что ж Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7162
  • Александр
Сняв такой конденсатор, надо убедиться что 3 минусовые дырки на плате соединяются между собой и без него.
Конструкторы могли использовать трёхточечные соединения в качестве "мостика", чтобы перепрыгнуть через другие пересекаемые дорожки.
Если такое будет обнаружено, тогда соединение надо будет восстановить - продублировать проволочками.
Да помнится ничего там такого не было когда мы такие вещи перепаивали с товарищем никакие проволочки мы там не впаивали

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9860
  • Atypique
Цитировать
мы такие вещи перепаивали с товарищем никакие проволочки мы там не впаивали

Ну и флаг в руки :)

Оффлайн ну что ж Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 7162
  • Александр

https://youtu.be/-lVYmShsK1c
Снял видео как смонтирован конденсатор и  дорожки


... и добавил:

Ну и флаг в руки :)
;) ;) ;) у нас в классе кроме этого ещё говорили - молодец возьми с полки пирожок
Иногда добавляли " с гвоздями"
« Последнее редактирование: Июля 22, 2024, 09:01:19 от ну что ж »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9860
  • Atypique
Здесь два минусовых штыря соединены друг с другом, а третий схемно не задействован и играет чисто механическую роль.
Здесь никакой скрытой мины нет, всё очевидно.
