выходной кондёр чем больше ёмкость, тем лучше?

В определённом смысле да, но существует разумный компромисс:

На частоте 100 Гц реактивное сопротивление конденсатора 100 мкФ составляет 16 Ом и на нём потеряется значительная мощность,
На частоте 100 Гц реактивное сопротивление конденсатора 1000 мкФ составляет 1,6 Ом и это вполне терпимо.
На частоте 100 Гц реактивное сопротивление конденсатора 10000 мкФ составляет 0,16 Ом и это слишком хорошо, чтобы ставить громоздкий конденсатор.

Подстроечник в схеме включен реостатом - одна его крайняя нога соединяется с центральной ногой ("щёткой").
Крайние ноги можно поменять местами - это влияет лишь на то, будет ли подстроечник регулировать по часовой стрелке или против.
В любом случае в крайних положениях он даст одно и то же: либо 0, либо 68 кОм.

Можно использовать подстроечник 47 кОм, если добавить последовательно с ним резистор 20 кОм.

Любопытно, какой номинал вместо подстроечника стоит в плате сейчас. На советских резисторах номинал написан буквами.
Замер резистора без отпайки хотя бы одного его вывода может дать ложный результат из-за проводимости соединённых с ним компонентов.

Получилось ли восстановить порванную земляную дорожку? Она жизненно необходима для корректной работы первых каскадов.

Печатная плата имеет довольно хилые дорожки и загнутые выводы, и при перепайке может быть легко повреждена.
При демонтаже каких-либо компонентов следует вооружиться толстой иглой от капельницы, и расплавив пайку, тут же разогнуть загнутый вывод, и лишь потом вытягивать его из платы.

Подстроечники помирятся 45 к нашёл только 37 ком какой-то очень мощный резистор ещё и подстроечник без ног блин неохота идти в магазин покупать

... и добавил:

Вместо 68 82 не годится?

... и добавил:

Сделал подстроечник на 60 ком выпаял r27 на нём отчётливо написано 22 по замерам ровно 22 кОм
Он постоянный не знаю если при нём плечи не сбалансированы стоит ли сейчас экспериментировать впаивать 60 ком

... и добавил:

В общем отпаял последовательно 15 ком решил поставить 47 ком который замеряется 45

Проблема с конденсатором c20 Я не знаю на какую ногу у него паять у меня идёт сильный возврат хрип

... и добавил:

Там треугольник с центром внутри центр - это плюс край няя три ноги треугольника - это минус Я уже вернул r27 у меня всё равно идёт сильный хрип на максимум даже если я включаю резистор включения не включен у меня сразу же идёт хрипежж огромный

... и добавил:

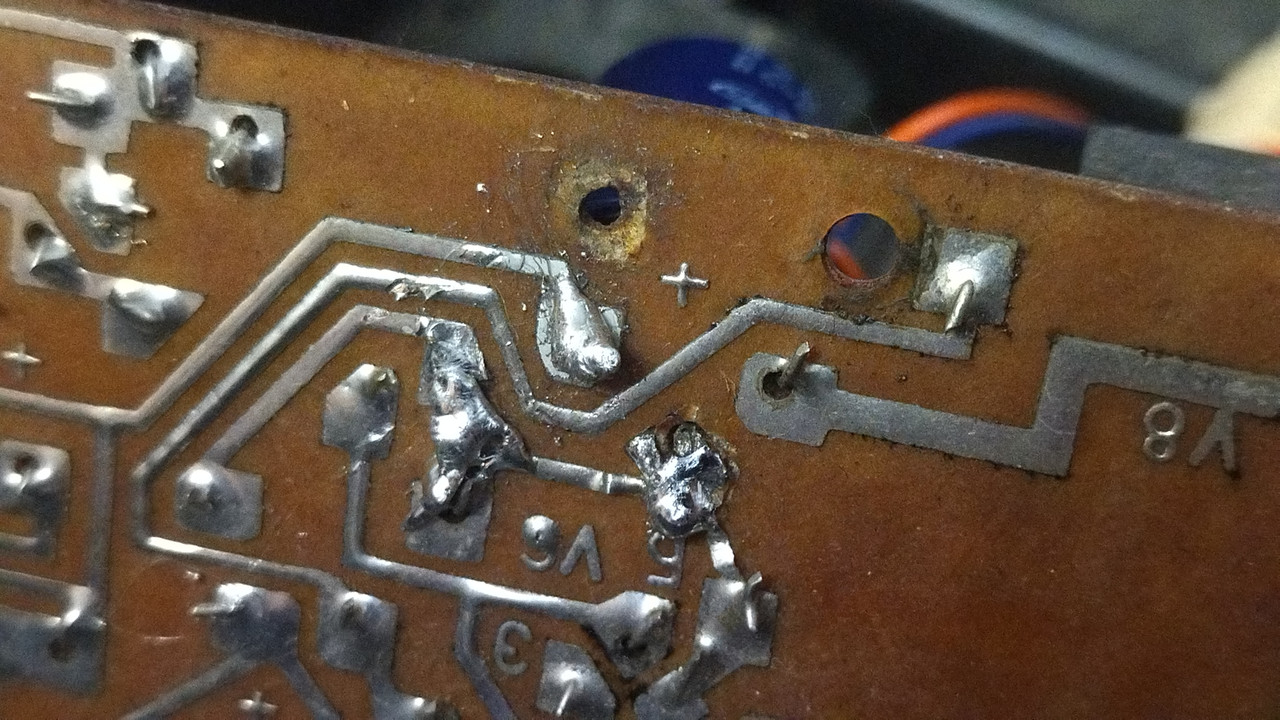

Вот центр у нас это плюс в треугольнике остальное у нас - верхняя точка дорожка отслоилась но когда она была нормальная звука не было он как бы прорывался чуть-чуть в тихо конденсаторов я три штуки поменял разных теперь запаял на другую точку ещё левая нижняя точка там отслоилась дорожка Я думал там где разорвана дорожка замкнуть не замкнуть и так и так всё равно не работает

... и добавил:

Запаял обратно четырёхконтактный конденсатор ничего не изменилось в общем дорожки отслоились где-то что-то уже не так

... и добавил:

Так всё я поставил конденсатор на 160 в 220 мкФ вместе вместо 200 мкФ проблема была в разорванной дорожке  отпаялся кусок медного провода и замыкал на другой контакт
Подал30 Вольт-  всё нормально но на этом блоке питания идут немножко пульсации в канал огромный запаски по низким частотам когда крутишь подстроечник r24 ничего не меняется немножко смещается тональный баланс в сторону верхних частот r27 не знаю что делать если стоит в стоке 22 кОм надо искать тогда построечник 22 кОм 45 ком впаивать даже не знаю надо мне или нет
Не знаю не спалю ли я чего-нибудь если подам 33 вольта там есть конденсаторы на 12 в Но по-моему они в зоне низкого напряжения


... и добавил:

C19 выходной конденсатор стоит 200 мкФ не знаю надо ли мне его увеличивать или нет

... и добавил:

Кстати повышение вольтажа с 20 до 33 Вольт никак не меняет мощность

В основном слышимом диапазоне на слух 800-2 кгц вообще без разницы если на эквалайзере в телефоне добавляют низа тоже без разницы зарядник по мощности справляется

Выходной конденсатор c19 есть смысл увеличивать с 200 до 1.000 мкФ?

... и добавил:

Просадки по низким частотам нету чище звук не станет так ведь?

... и добавил:

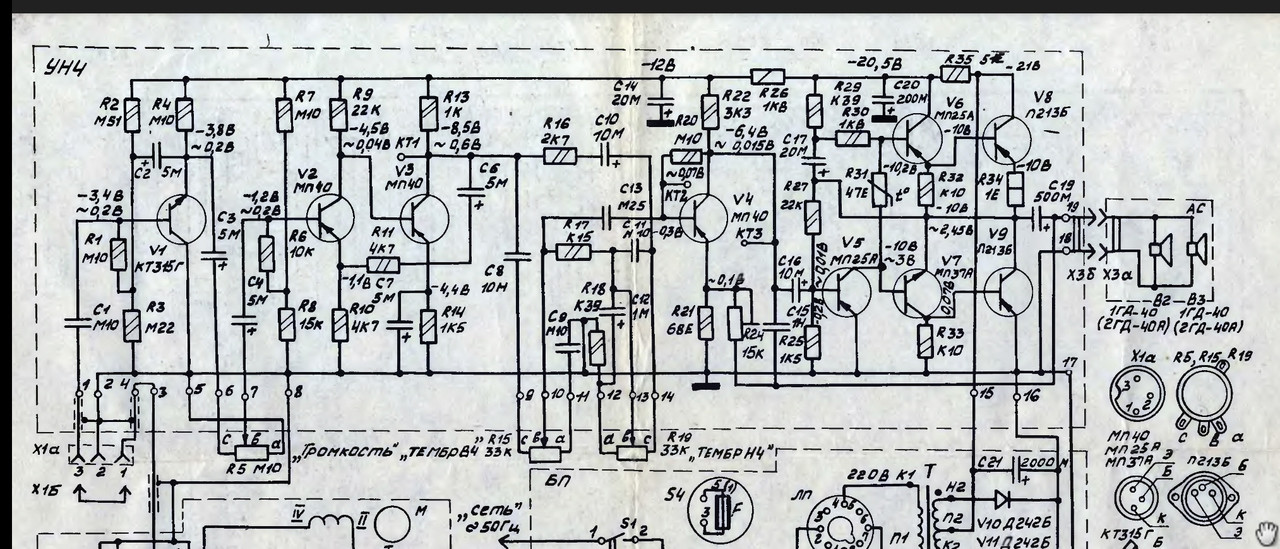

Мерить в точке, объединяющей С19 (-), коллектор V9, эмиттер V7, R32, R34, C17 (+), подстроечник R27 / 68 кОм (верхний по схеме вывод).
Крутить надо подстроечник R27.
R24 / 15 кОм - это другой подстроечник, он отвечает за обратную связь и общее усиление, его трогать не надо.

... и добавил:

Нужная цепь для замера - это дорожка, из которой растут буквы V9.
Грязь с платы следует смыть чистым спиртом.

Сколько раз замерял половину питания всегда проблем не было тут какие-то куча информации Я вообще не понимаю куда тыкать плюс тестера куда минус прямо в какую точку?
И что делать с подстроечным резистором если в этой схеме поставили 22 кОм

1) Находим транзистор V9
2) Тычем (+) тестера ему в эмиттер - это будет масса/земля
3) Тычем (-) тестера ему в коллектор - там должно обнаружиться напряжение полпитания.

Конкретно там даже близко не полпитания выставил питание на БП 27,1 в там 8 в

... и добавил:

А замеры как производить на вход воткнута минусовка включена музыка или вообще вход свободный просто шипение в колонках?
Ну тогда я впаиваю 60 ком подстроечник и начинаю выставлять

Нет половины питания при 27 вольтах удаётся выстроить только 14,5 в
И у меня на входе земля отвалилась я теперь не помню куда её паять в точку 20 что ли

... и добавил:



Экран отвалился

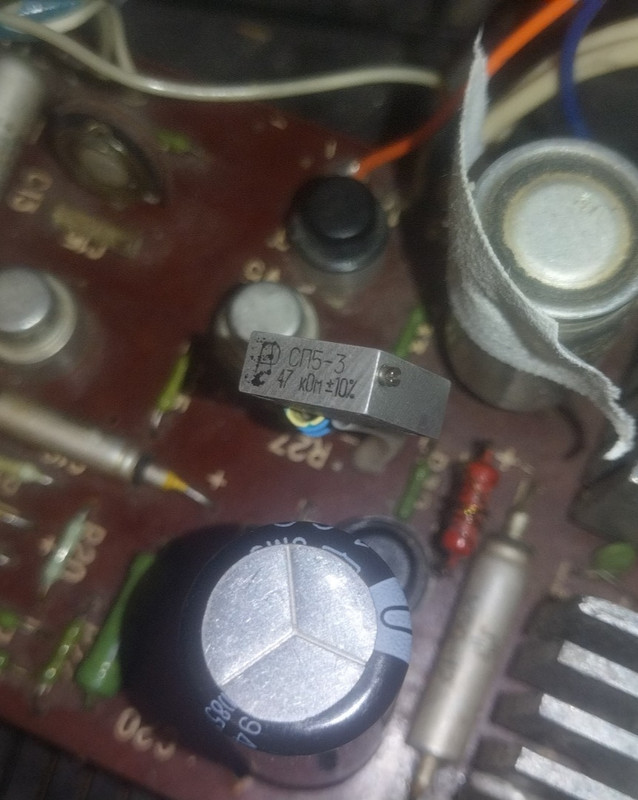

Похоже надо оставлять подстроечник 47 ком

... и добавил:

При резисторе 22 ком на 21 в было 8 в
При резисторе 60 ком на 27 в 14,5 в
Похоже надо убирать последовательный резистор и оставлять 45 ком я прав?

... и добавил:

В общем с дурацким этим подстроечником я больше не связываюсь

... и добавил:



Зайду завтра в магазин радио куплю этих пятирублёвых подстроечников нормальных традиционных

... и добавил:

При 45 ком на 25 вольт было 12
