Как поремонтировать примочку?
« : Января 02, 2015, 16:21:28 »
Примочка maximum acoustic BJ 1. При подключении гитары не работает. Нет звука и диод не светится. Если отключить гитару, закоротить отверткой на входном джеке + и - , диод начинает светится и в усилителе слышен шум, при регулировке громкости и гейна шум меняется. Тоесть часть цепи работает.

Оффлайн razorgolf

  • Эксперт
  • *****
  • Сообщений: 1471
Re: Как поремонтировать примочку?
« Ответ #1 : Января 02, 2015, 19:09:22 »
Так судя по всему надо просто поменять входное гнездо. Или пропаять вокруг. Штеккер гитарного шнура, который втыкается в примочку, надеюсь моно?

Оффлайн Denn

  • Ветеран форума
  • ******
  • Сообщений: 3339
  • είμαι ο μουσικός και ο ραδιομηχανίκός
Re: Как поремонтировать примочку?
« Ответ #2 : Января 02, 2015, 20:15:37 »
Штеккер гитарного провода - стереофонический, по ходу.

Оффлайн guitpedalbeda Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Как поремонтировать примочку?
« Ответ #3 : Января 02, 2015, 23:57:59 »
Штекер - моно с 2-мя контактами. На плате же 3 контакта.

Оффлайн yrec

  • Ветеран форума
  • ******
  • Сообщений: 4316
Re: Как поремонтировать примочку?
« Ответ #4 : Января 03, 2015, 00:06:03 »
Скорей всего умерло гнездо в примочке

Оффлайн Chris

  • Ветеран форума
  • ******
  • Сообщений: 3428
  • Контактный тел. 8-951-500-00-23
Re: Как поремонтировать примочку?
« Ответ #5 : Января 03, 2015, 10:57:43 »
guitpedalbeda, Судя по всему педаль в данном случае запитана от Кроны? Попробуйте запитать от Блока Питания (если имеется таковой). Не совсем понятно, что Вы имеете ввиду под плюсом и минусом на входном гнезде. Плюс и минус может быть только на гнезде питания. На входном и выходном гнезде плюса быть не должно.

Оффлайн Geo1

  • Эксперт
  • *****
  • Сообщений: 2455
  • Нас гитаристов двое----- Я да Хендрикс
Re: Как поремонтировать примочку?
« Ответ #6 : Января 03, 2015, 11:21:58 »

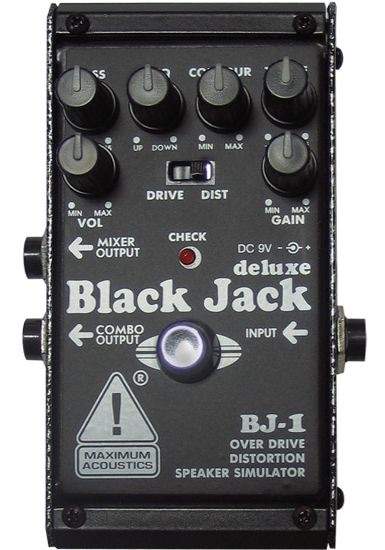

Если это она то будь с блоком питания внимательнее, там плюс на внешнем контакте.

Оффлайн guitpedalbeda Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Как поремонтировать примочку?
« Ответ #7 : Января 04, 2015, 02:15:29 »
Цитата: Chris от Января 03, 2015, 10:57:43
guitpedalbeda, Судя по всему педаль в данном случае запитана от Кроны? Попробуйте запитать от Блока Питания (если имеется таковой). Не совсем понятно, что Вы имеете ввиду под плюсом и минусом на входном гнезде. Плюс и минус может быть только на гнезде питания. На входном и выходном гнезде плюса быть не должно.
Плюсом я называю меньшую острую часть джека, а минусом - большую.

... и добавил:

Питание от бп.

Оффлайн Mjollnir

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Как поремонтировать примочку?
« Ответ #8 : Января 04, 2015, 02:53:08 »
Цитата: guitpedalbeda от Января 04, 2015, 02:15:29
Плюсом я называю меньшую острую часть джека, а минусом - большую.
А на самом деле острая - сигнал, а большая - земля. ;D

Цитата: Geo1 от Января 03, 2015, 11:21:58
Если это она то будь с блоком питания внимательнее, там плюс на внешнем контакте.

Оффлайн Shlyapa

  • Живу на форуме
  • *******
  • Сообщений: 7730
  • Shit happens.
Re: Как поремонтировать примочку?
« Ответ #9 : Января 04, 2015, 05:20:07 »
Цитата: Mjollnir от Января 04, 2015, 02:53:08
А на самом деле острая - сигнал, а большая - земля. ;D
Вот так вот оно и происходит: сначала плюс/минус вместо сигнала/земли, потом появляется направленность проводов и т.п., ну, ты понял.  ;D

Оффлайн Mjollnir

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Как поремонтировать примочку?
« Ответ #10 : Января 04, 2015, 13:34:44 »
Цитата: Shlyapa от Января 04, 2015, 05:20:07
Вот так вот оно и происходит: сначала плюс/минус вместо сигнала/земли, потом появляется направленность проводов и т.п., ну, ты понял.  ;D
:alc:

Оффлайн yrec

  • Ветеран форума
  • ******
  • Сообщений: 4316
Re: Как поремонтировать примочку?
« Ответ #11 : Января 04, 2015, 23:03:59 »
Chris, Сча,гитарный джек включает питание в примочке,если он вынут то она выключаеться

Оффлайн guitpedalbeda Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Как поремонтировать примочку?
« Ответ #12 : Января 05, 2015, 13:38:10 »
Значит: от кроны вообще ничего не происходит. От блока питания, если полярность такая же, то все как и в 1-м посте. Если так сделать:
Цитата: Geo1 от Января 03, 2015, 11:21:58
Если это она то будь с блоком питания внимательнее, там плюс на внешнем контакте.

то вообще ничего не происходит, ни звука, ни диод не светится. Ни с джеком, ни с замыканием отверткой.

... и добавил:

Цитата: Mjollnir от Января 04, 2015, 02:53:08
А на самом деле острая - сигнал, а большая - земля. ;D
Цитата: Shlyapa от Января 04, 2015, 05:20:07
Вот так вот оно и происходит: сначала плюс/минус вместо сигнала/земли, потом появляется направленность проводов и т.п., ну, ты понял.  ;D
Вас понял, интернет не всегда хорошо научит. Брал инфу отсюда http://mazda3.ru/board/uploads/monthly_10_2010/post-22391-1285892071.jpg
« Последнее редактирование: Января 05, 2015, 13:41:21 от guitpedalbeda »

Оффлайн Geo1

  • Эксперт
  • *****
  • Сообщений: 2455
  • Нас гитаристов двое----- Я да Хендрикс
Re: Как поремонтировать примочку?
« Ответ #13 : Января 05, 2015, 14:52:38 »
Ссылку ты дал на звуковой шнур по которому идет сигнал от гитары в педаль  и  из педали в усилитель .
Разъем для питания стоит отдельный на 9 вольт ( рядом со входом ) там же написано  DC 9v , какой попало блок питания не подходит , для этой педали  на внешнем контакте  блока питания находится плюс на внутреннем минус .
Если блок питания у тебя родной то вопрос отпадает .

Оффлайн guitpedalbeda Автор темы

  • Новичок
  • *
  • Сообщений: 5
  • GuitarPlayer.Ru fan!
Re: Как поремонтировать примочку?
« Ответ #14 : Января 05, 2015, 16:47:11 »
Цитата: Geo1 от Января 05, 2015, 14:52:38
Ссылку ты дал на звуковой шнур по которому идет сигнал от гитары в педаль  и  из педали в усилитель .
Разъем для питания стоит отдельный на 9 вольт ( рядом со входом ) там же написано  DC 9v , какой попало блок питания не подходит , для этой педали  на внешнем контакте  блока питания находится плюс на внутреннем минус .
Если блок питания у тебя родной то вопрос отпадает .
Блок питания родной, но перепаивал я его под другую педаль (+ - наоборот от того что говоришь). Но говорю пробовал и такую и такую полярность. При неправильной для даной педали (+ внутри, - снаружи) все происходит как в самом 1 посте. При правильном, как ты говоришь (+ снаружи, - внутри) слышно только шуршание, когда касаться контакта того что "сигнал" входного джека.

... и добавил:

Самого же звука нет. Может кто подскажет основные траблы, что могут случиться с педалькой?
« Последнее редактирование: Января 05, 2015, 16:49:16 от guitpedalbeda »
