Re: Кит LIONSOUND 4.2
« Ответ #165 : Декабря 22, 2009, 08:48:01 »
Моя сборка, для отчетности. ;)
221647-0

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Кит LIONSOUND 4.2
« Ответ #166 : Декабря 24, 2009, 13:35:24 »
Вполне достойно!  ;)

Оффлайн NoZer

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +1/-0
Re: Кит LIONSOUND 4.2
« Ответ #167 : Января 16, 2010, 23:21:13 »
Всем добрый день. Кто нибудь сможет выложить фото ЗАДНЕЙ стороны платы LIONSOUND типа этой
но в ВЫСОКОМ разрешении? Планирую сделать печатную плату. К сожалению КИТы кончались, а собрать данный девайс очень хочется:) За раннее очень благодарен!

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Кит LIONSOUND 4.2
« Ответ #168 : Января 17, 2010, 00:41:45 »

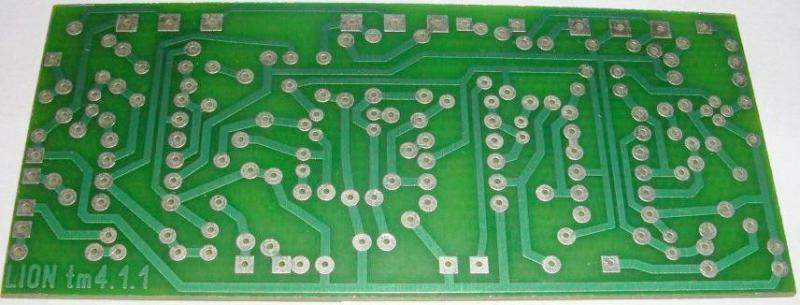

В открытом доступе было только это.

Оффлайн LIONSOUND Автор темы

  • Эксперт
  • *****
  • Сообщений: 2210
  • Репутация: +385/-31
  • Не надо делать круто, надо делать правильно
    • Lionsoundlab
Re: Кит LIONSOUND 4.2
« Ответ #169 : Января 17, 2010, 01:15:49 »
Цитата: NektoS от Января 17, 2010, 00:41:45
В открытом доступе было только это.
Это бракованная партия, есть ошибка.  ;)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Кит LIONSOUND 4.2
« Ответ #170 : Января 17, 2010, 01:27:06 »
Но в качестве ориентира для сочинения собственной печатки очень даже годится ;)

Оффлайн lcf-motor

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Кит LIONSOUND 4.2
« Ответ #171 : Января 30, 2010, 15:33:26 »
Всем привет!
Ни прошло и пол года и Я собрал кит :)

Связался со львом через соц.сеть ВКонтакте (ну должен же от нее быть какой то толк :D).

Не обошлось без приключений конечно... искал кнопку и корпус где-то месяц или более того... (помогли добрые люди)!
Все бы вроде хорошо, НО видимо при сборке я где-то устроил небольшое КЗ  :rolleyes: и педалька отказалась работать от батарейки...
Здесь мне на помошь пришел Лев , за что ему ОГРОМНЕЙШЕЕ СПАСИБО!!, ведь найти неисправность находясь на приличном расстоянии не так легко... а ведь нашли таки мертвый диод и после его замены ВСЕ ЗАРАБОТАЛО  :)

Ну и напоследок фото во вложении...(просьба ногами не битьза качество, т.к. фоткал на китайский телефон  ;D)

Оффлайн @Ilya@

  • Эксперт
  • *****
  • Сообщений: 1396
  • Репутация: +4338/-464
    • Вконтакте
Re: Кит LIONSOUND 4.2
« Ответ #172 : Января 30, 2010, 16:00:38 »
ну норм получилось, вот только провода длинные...

Оффлайн lcf-motor

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Кит LIONSOUND 4.2
« Ответ #173 : Января 30, 2010, 16:19:26 »
Да.. знаю что длинные, но устранять данный недочет при отсутствии наводок как то не особо хочется.

Оффлайн NoZer

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +1/-0
Re: Кит LIONSOUND 4.2
« Ответ #174 : Февраля 09, 2010, 00:32:23 »
Всем доброго времени суток!
Очень заинтересовал данный девайс. Но к тому моменту как я спохватился все киты были дано куплены :(
Но я решил собрать сам:) Лев любезно предоставил схему примочки, за что огромное спасибо ;)
Развел печатку, купил детали по схеме и спаял! Косяков было много(ибо это мой первый опыт в этом плане), но Лев чутко поправлял мои ошибки и отвечал на все мои вопросы! Один бы я не справился...
Короче говоря выкладываю фотографии всего процесса изготовления с нуля.

















Вот. Показываю так подробно потому что когда сам начинал, сало что понимал. Пусть будет по наглядней для таких новичков как я.
Собственно звуком более чем доволен, даже с моим транзисторным говнокомбиком звучит очень здорово:)
Большое спасибо Льву за его труд!

Оффлайн DR_EPE

  • Эксперт
  • *****
  • Сообщений: 2866
  • Репутация: +241/-5
  • Пыщ! Пыщ! Сотона!
Re: Кит LIONSOUND 4.2
« Ответ #175 : Февраля 09, 2010, 00:40:01 »
NoZer, что-то пайка у тебя какая-то мутноватая. Это нормально?

Оффлайн NoZer

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +1/-0
Re: Кит LIONSOUND 4.2
« Ответ #176 : Февраля 09, 2010, 00:44:35 »
Продолжение фоток.







... и добавил:

DR_EPE, Это из за того что чистил плату от флюса зубной щеткой которая как оказалось была в зубной пасте. Но все нормально.
« Последнее редактирование: Февраля 09, 2010, 00:46:11 от NoZer »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1601
  • Репутация: +106/-0
Re: Кит LIONSOUND 4.2
« Ответ #177 : Февраля 09, 2010, 22:45:23 »
Провода длинноваты и слишком кучно. Никаких паразитных связей не замечено? А в общем и целом нормально :)

Оффлайн NoZer

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +1/-0
Re: Кит LIONSOUND 4.2
« Ответ #178 : Февраля 09, 2010, 22:50:16 »
NektoS,
Цитировать
Провода длинноваты и слишком кучно. Никаких паразитных связей не замечено? А в общем и целом нормально
Да проводов Многовато:) Не подрасчитал, так как повторюсь это первая прима своими руками.
Спасибо:) Главное звук очень радует!

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: Кит LIONSOUND 4.2
« Ответ #179 : Февраля 09, 2010, 22:55:23 »
Цитата: NoZer от Февраля 09, 2010, 22:50:16
NektoS, Да проводов Многовато:) Не подрасчитал, так как повторюсь это первая прима своими руками.
Спасибо:) Главное звук очень радует!
У меня тоже сборка была в несколько этапов :) Один их которых, это обрезание и перепаивание проводов :)
