Пользуясь случаем, представляем новинку http://shop.amtelectronics.com/guitar-routers-footswitches-selectors/gr-4-guitar-pedals-router-with-4-loops.html

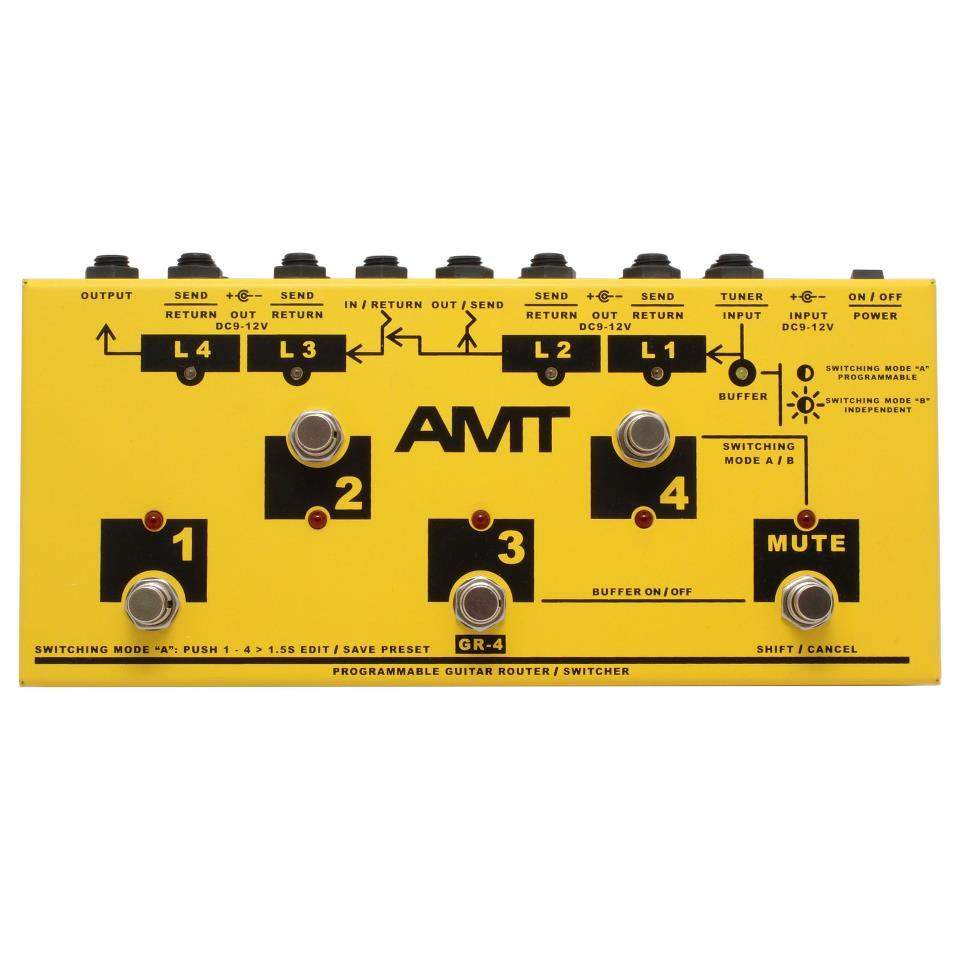

AMT GR-4 представляет собой напольный многофункциональный гитарный пассивный коммутатор с микроконтроллерным управлением. Для обладателей множества педалей, эффектов, перегрузов, преампов: с GR-4 можно настроить любимые комбинации ваших педалей и переключаться между комбинациями в одно касание!
Архитектура и особенности AMT GR-4:
4 контролируемых петли, и одна не контролируемая;
Полностью пассивный звуковой тракт, коммутация осуществляется с помощью высококачественных реле;
Отключаемый входной буфер для компенсации влияния длинного кабеля от электрогитары
Выход на внешний тюнер;
Встроенный разветвитель питающего напряжения имеет два дополнительных выхода для питания внешних педалей;
3 режима работы устройства:
Полностью программируемый режим. На каждую из 4-х программ задается индивидуальная, произвольная комбинация активных петель.
Произвольный – в этом режиме каждая петля включается и выключается независимо от других соответствующей кнопкой.

Педалборд, какой он должен быть в вашем представлении?
Габариты доски (рассматривается вариант множества педалбордов различных форматов) какие габариты?
Вариант мини ПБ для экстренных клубных туров, на сколько педалей 2......4 или 1+БП и тюнер?
Питание встроенное - какое?
Подсветка ПБ.
Крепление педалей?
Кейс для ПБ, жесткий, мягкий



... и добавил:

Так же подготовлен к серии мульти БП (он установливается как на ПБ, так  отдельно от ПБ) Какие напряжения должны быть в первую очередь?

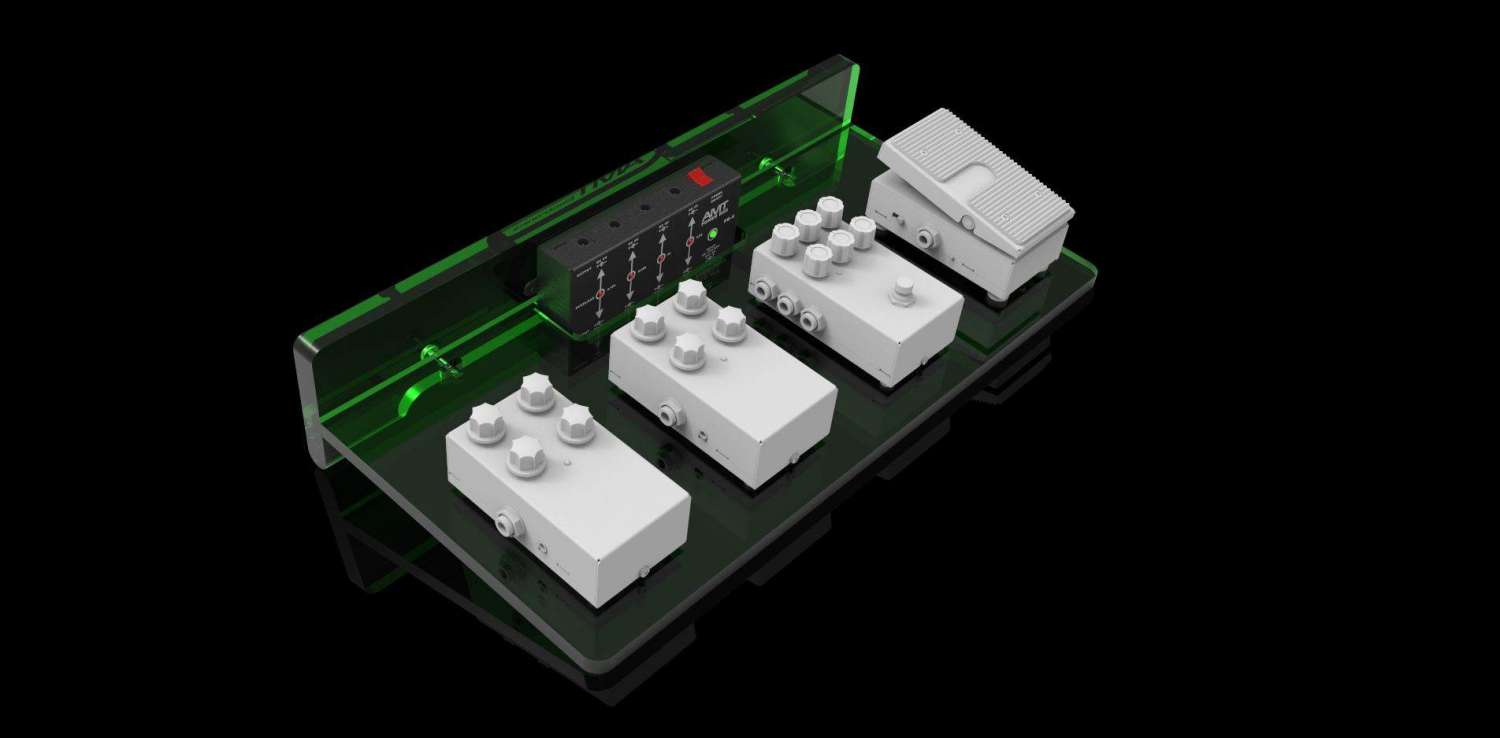

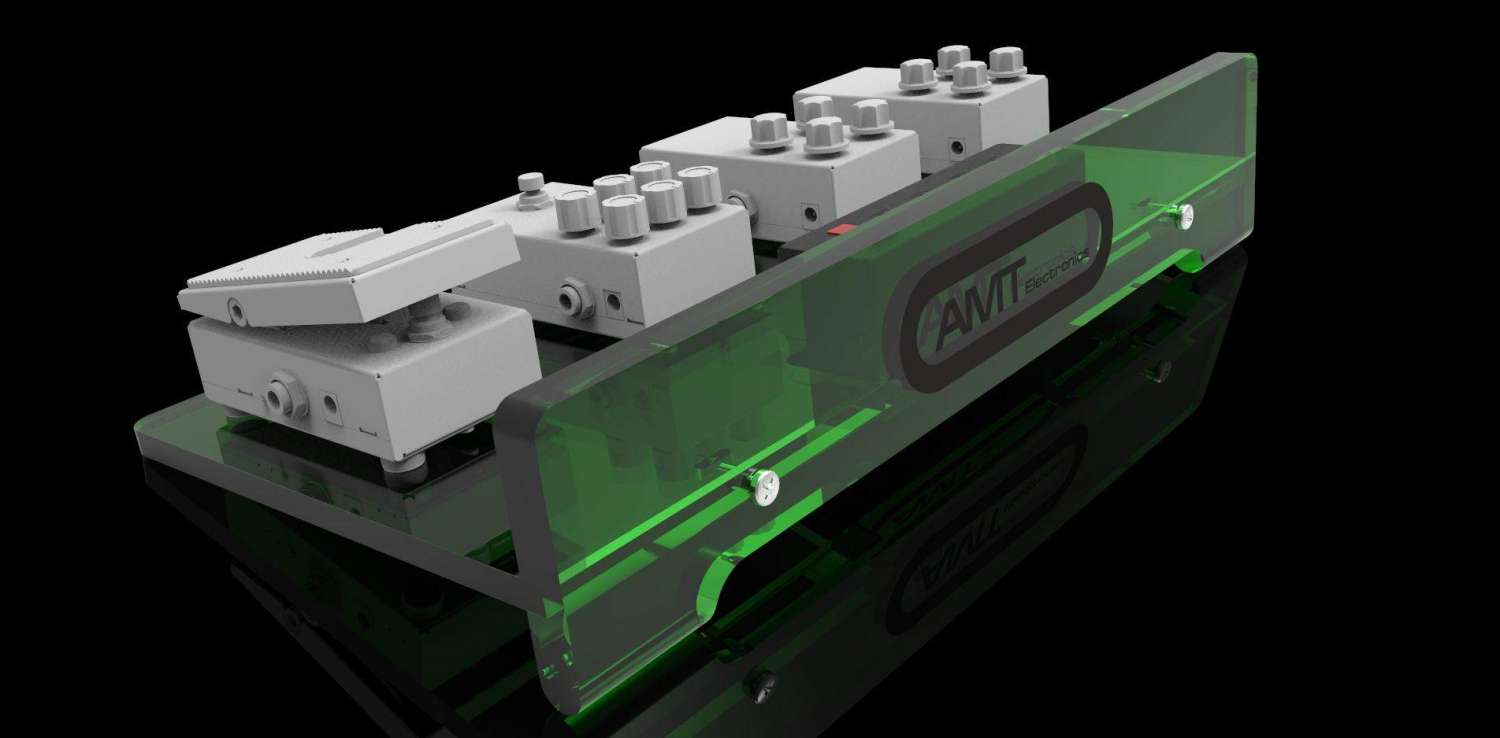

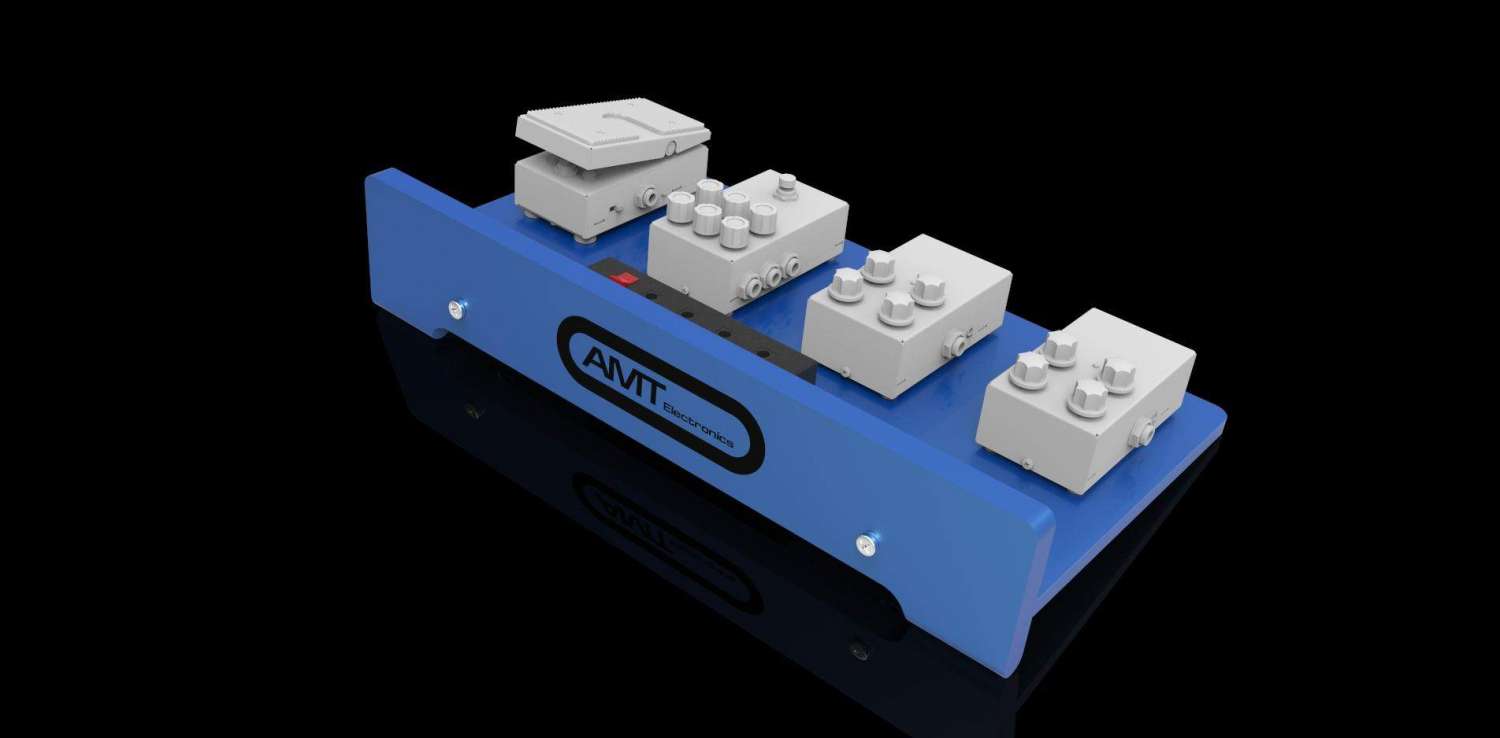

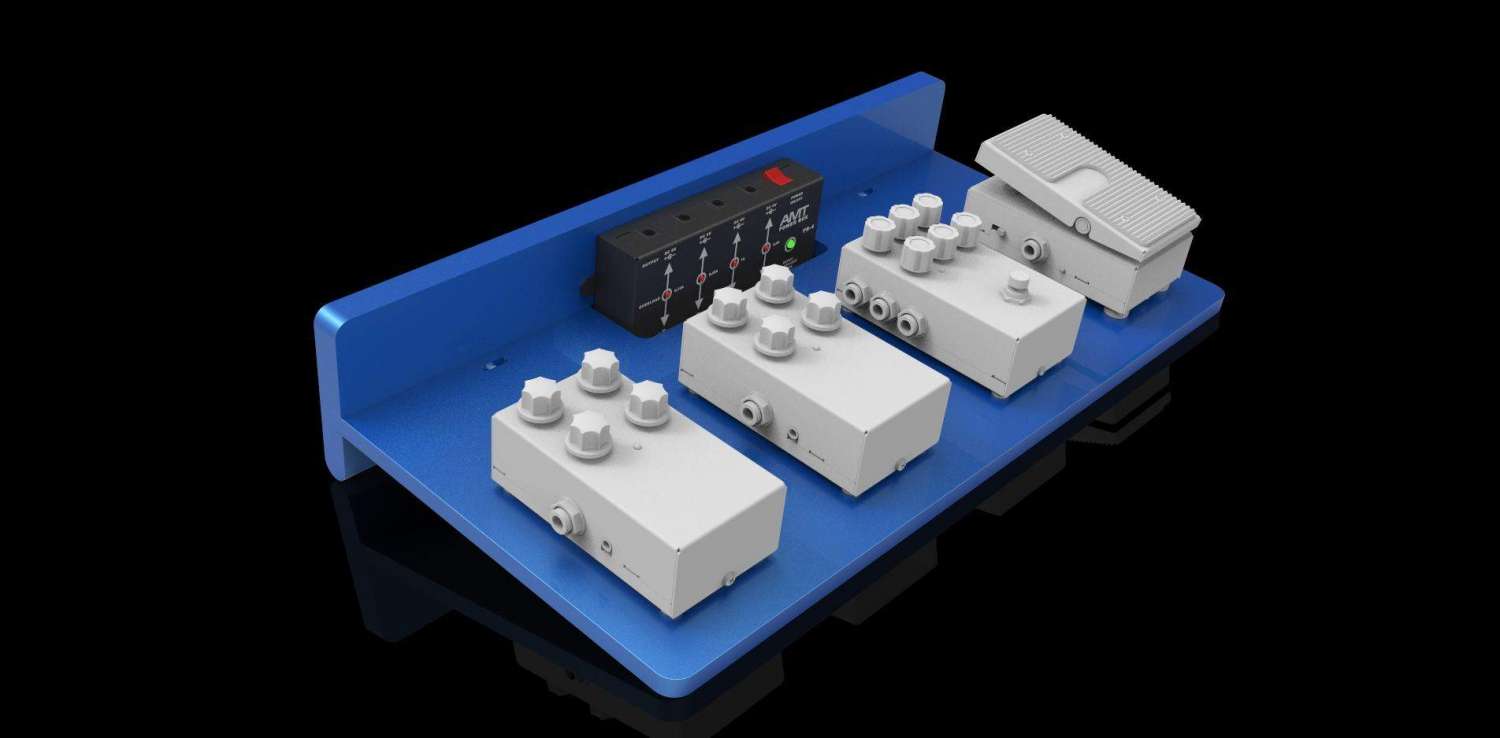

Эскиз одного из множеств вариантов ПБ.
ПБ - под любые педали из арсенала гитариста.

... и добавил:



... и добавил:

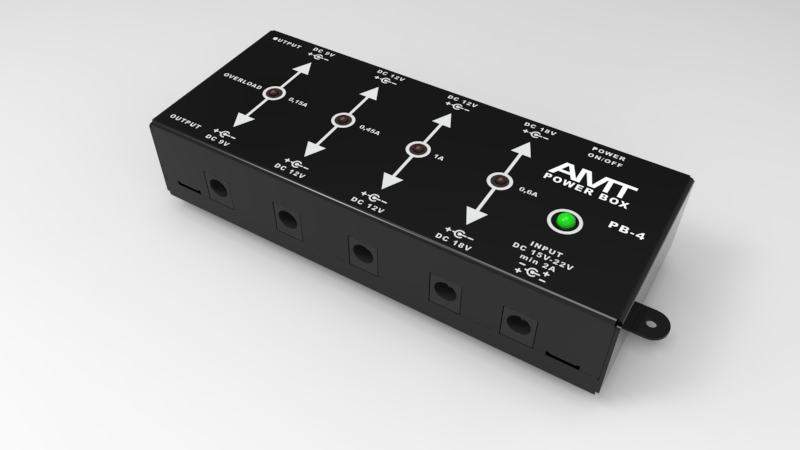

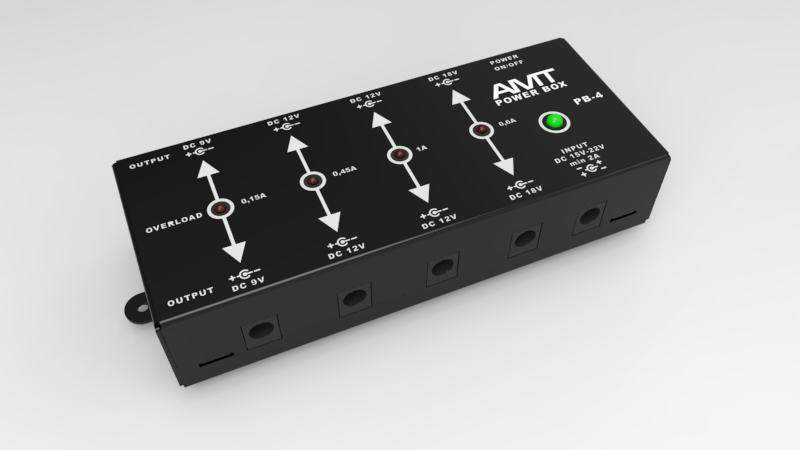

БП

Идея блока питания Power Box не совсем ясна. Это именно блок питания? Тогда почему вход для 15-22В? Где я их возьму ? А если просто разветвитель и преобразователь с 15-22 на 18, 12 и 9, то почему такой большой?  И зачем ему с двух противоположных сторон разъемы?
В общем, логично было бы, если б это был именно блок питания, со входом переменного тока на 220 В. И, хорошо бы еще защитой от скачков напряжения и прочих неприятностей
Ну, и, конечно, всего 2 выхода 9-вольтового питания - это явно недостаточно. Про том, что большинство педалек в мире сделано на 9в.
Мой скромный опыт показывает, что минимум - это шесть 9В выходов, если хочется пользоваться разнообразными эффектами, а не только скримером и квакушкой. А хорошо бы 10

Планируется серия ПоверБокс с различными вх\вых. напряжениями. То что разъемы снизу и сверху - таким образом экономится габарит корпуса, да и при коммутации (она не оперативная, все равно ПБ наряжается не во время концерта) гораздо удобнее. Набор напряжений в линейке Повербокса будет различным (в пределах  разумного), в зависимости от модели.

... и добавил:

и

Все придумано. Посмотрите как решили проблему с размерами педалбордов EMMA. 3 стандартных+заказная длина. Рама + профили разно длины. Насчет питания - помотрите Cioks.
Насчет GR-4 - все еще непонятно можно ли в программируемом режиме уйти в байпасс всех программируемых петель? Или придется занимать пресет, где все петли отключены?

Мы не претендуем на уникальность и секретность, мы говорим о доступности и практичности. Алюмин. борд не дешев в себестоимости. Или дешевый не нужен? Надо и из алюм. профиля? Мы говорим о каком уровне пользователя, среднестатистическом? А что необычного в БП Cioks?
GR-4 для байпас занимать петлю. Если мало петель, для этого есть AMT GR-8.

Это не очень хорошо, согласитесь. Логично было бы при повторном коротком нажатии на кнопку пресета уходить в байпасс. А GR-8 нет

Тоесть все же делить на время удержания футсвича? Если это устраиваем многих, почему нет. Это вполне исполнимо, доработаем тут же.
 GR-8 есть, в подготовке к производству. В таком случае и в GR-8 предусматривать байпас наверное.  Или кнопку Мьют использовать на байпас и мьют?
обычное нажатие на кнопку мьют = байпас, длительное нажатие = мьют.

........ Тк я не знаю в каком государстве можно найти 22В в сети))

в комплекте с повербоксом будет идти БП.

Понял теперь. Ну это ладно) Сделайте в GR-4 байпас на мют плз!

Не вижу проблем, в понедельник пере прошьем. Ок.

Из моего опыта:

Идеальный размер доски педалборда 40х60. Я предпочитаю мягкую сумку, но возможность выбора жесткого кейса должна быть.
Не понял почему на вашем блоке питания выходы с разных сторон, это неудобно!!! Вообще хорошо чтобы БП помещался (крепился изначально) под борд. Пачкорды питания с угловыми джеками намного удобнее.

Как раз задумываюсь о смене самопального борда на что-нить. Так что очень интересна эта тема)))))

MarichevS,  А что же при наличии процессора не сделали миди вход и выход? Тогда можно было бы с вашего лупера управлять современными педалями с миди входом.

Почему же не сделали? AMT GR-4 для тех кому не нужен миди интерфейс. GR-8MIDI как раз более многофункционален, по миди можно управлять не только с него но и им.
(ниже, прикреплен мануал)
